Apa Itu Panel LVMDP dan Fungsi pada Pabrik?
Pendahuluan
Dalam dunia industri dan kelistrikan pabrik, distribusi tenaga listrik harus dilakukan secara aman, stabil, dan terorganisir. Salah satu komponen paling penting dalam sistem distribusi listrik industri adalah panel LVMDP. Bagi orang awam, istilah ini mungkin terdengar rumit karena sering ditemukan pada gambar teknik, ruang panel, atau proyek instalasi listrik skala besar.
Padahal, hampir semua pabrik modern menggunakan panel LVMDP sebagai pusat distribusi daya utama sebelum listrik disalurkan ke mesin produksi, panel cabang, pencahayaan, hingga sistem utilitas lainnya.
Tanpa panel LVMDP, distribusi listrik di pabrik akan menjadi tidak teratur dan berisiko tinggi terhadap gangguan, korsleting, bahkan kebakaran listrik. Karena itu, teknisi listrik, engineer, maupun pemilik industri perlu memahami fungsi dan cara kerja panel ini.
Pada artikel ini, kita akan membahas secara lengkap:
Apa itu panel LVMDP
Fungsi utama LVMDP pada pabrik
Komponen di dalamnya
Cara kerja distribusi listrik
Perbedaan dengan panel lain
Tips memilih panel LVMDP yang tepat
Artikel ini dibuat untuk pemula hingga teknisi dasar agar mudah dipahami tanpa harus memiliki latar belakang engineering yang mendalam.

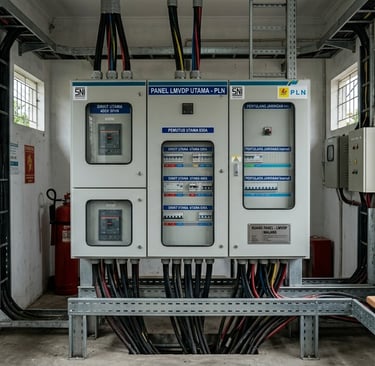

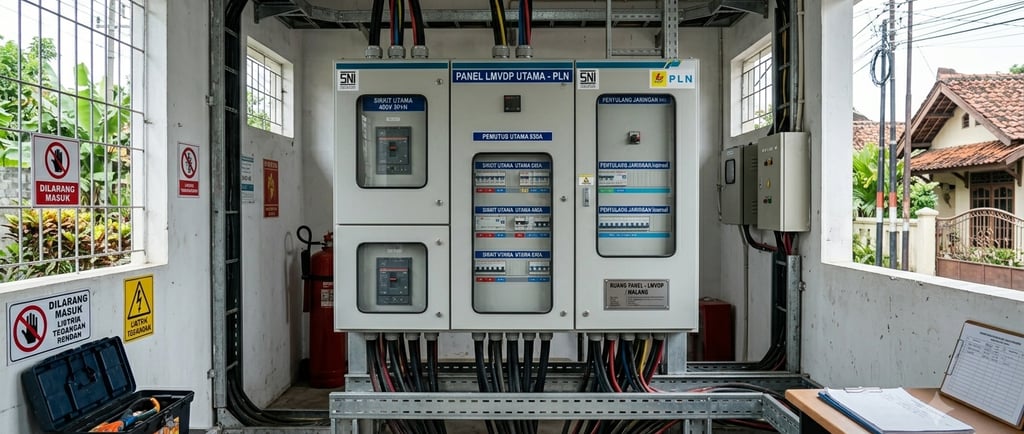

Apa Itu Panel LVMDP?
LVMDP adalah singkatan dari Low Voltage Main Distribution Panel.
Dalam bahasa sederhana, panel LVMDP adalah panel distribusi utama tegangan rendah yang berfungsi menerima daya listrik dari sumber utama seperti transformator atau genset, lalu mendistribusikannya ke berbagai panel cabang dan beban di dalam pabrik.
Biasanya panel ini bekerja pada tegangan rendah industri seperti:
380 Volt
400 Volt
415 Volt
Panel LVMDP sering disebut sebagai “jantung distribusi listrik” dalam sebuah bangunan industri. Urutan distribusi listrik pada pabrik umumnya seperti berikut:
PLN / Genset → Trafo → LVMDP → SDP / MCC / Mesin Produksi
Artinya, hampir seluruh sistem listrik di pabrik melewati panel LVMDP terlebih dahulu sebelum menuju beban akhir.
Fungsi Utama Panel LVMDP pada Pabrik
Sebagai Pusat Distribusi Daya
Fungsi utama LVMDP adalah membagi daya listrik dari sumber utama menuju berbagai area produksi. Misalnya:
Area mesin produksi
Panel motor
HVAC
Chiller
Lighting
Utility
Gudang
Office
Tanpa LVMDP, distribusi daya akan sulit dikontrol dan berpotensi menyebabkan overload pada jalur tertentu.
Sebagai Sistem Proteksi Kelistrikan
Panel LVMDP dilengkapi perangkat proteksi seperti:
MCCB
ACB
Relay protection
Fuse
Surge protection
Proteksi ini sangat penting untuk melindungi:
Kabel
Mesin produksi
Motor listrik
Operator
Infrastruktur bangunan
Jika terjadi korsleting atau arus berlebih, breaker pada LVMDP akan trip otomatis untuk mencegah kerusakan lebih besar.
Mendukung Sistem Backup Genset
Banyak pabrik menggunakan genset saat listrik PLN padam. LVMDP biasanya terhubung dengan:
ATS (Automatic Transfer Switch)
AMF (Automatic Main Failure)
Sistem ini memungkinkan perpindahan sumber listrik secara otomatis dari PLN ke genset.
Membantu Pengembangan Sistem Listrik
Ketika pabrik berkembang dan menambah mesin baru, panel LVMDP memudahkan penambahan jalur distribusi baru tanpa harus mengubah seluruh instalasi listrik. Karena itu desain LVMDP biasanya mempertimbangkan kapasitas cadangan untuk ekspansi masa depan.
Komponen Utama di Dalam Panel LVMDP
Berikut beberapa komponen penting yang biasanya ada di dalam panel LVMDP.
Komponen
ACB (Air Circuit Breaker), MCCB, Busbar Tembaga, CT (Current Transformer), Power Meter, Relay Protection, Selector Switch, Lampu Indikator, Surge Protection Device, dan Kabel Tembaga
Cara Kerja Panel LVMDP
Agar lebih mudah dipahami, berikut alur sederhananya.
1. Menerima Daya dari Trafo
Listrik dari PLN biasanya memiliki tegangan menengah seperti 20 kV. Kemudian trafo menurunkan tegangan menjadi 400V sebelum masuk ke panel LVMDP.
2. Daya Masuk ke Breaker Utama
Arus listrik masuk melalui ACB atau MCCB utama. Breaker ini menjadi pengaman utama seluruh sistem distribusi.
3. Distribusi ke Busbar
Setelah melewati breaker utama, arus mengalir ke busbar tembaga. Busbar berfungsi membagi daya ke beberapa outgoing feeder.
4. Distribusi ke Panel Cabang
Dari LVMDP, listrik diteruskan menuju:
Panel SDP
MCC panel
Capacitor bank
Mesin produksi
Utility system
5. Sistem Monitoring Berjalan
Metering system akan terus membaca:
Arus
Tegangan
Frekuensi
Daya aktif
Faktor daya
Teknisi dapat memonitor kondisi panel secara real-time.
Contoh Aplikasi LVMDP di Pabrik
LVMDP digunakan hampir di semua sektor industri seperti:
Makanan dan Minuman, Distribusi mesin produksi, Tekstil, Supply motor dan utility, Plastik, Distribusi extruder dan chiller, Warehouse, Supply lighting dan HVAC, Rumah Sakit, Distribusi listrik critical, Data Center dan Distribusi sistem IT
Diagram Sederhana Sistem LVMDP
PLN / GENSET -> TRAFO -> LVMDP -> SDP, MCC, Utility
Diagram ini menunjukkan posisi LVMDP sebagai pusat distribusi utama sebelum listrik dibagi ke panel lain.
FAQ
Apa perbedaan LVMDP dan SDP?
LVMDP adalah panel distribusi utama, sedangkan SDP (Sub Distribution Panel) merupakan panel cabang yang menerima suplai dari LVMDP.
Apakah semua pabrik membutuhkan LVMDP?
Hampir semua pabrik skala menengah dan besar membutuhkan LVMDP untuk distribusi daya yang aman dan terorganisir.
Berapa umur panel LVMDP?
Jika dirawat dengan baik, panel LVMDP dapat bertahan 15–25 tahun tergantung kualitas komponen dan kondisi lingkungan.
Kesimpulan
Panel LVMDP adalah pusat distribusi listrik utama pada sistem tegangan rendah di pabrik dan industri. Panel ini berfungsi menerima daya dari trafo atau genset, lalu mendistribusikannya secara aman ke berbagai beban seperti mesin produksi, panel cabang, dan utility system.
Selain sebagai pusat distribusi, LVMDP juga memiliki peran penting dalam:
Proteksi kelistrikan
Monitoring energi
Stabilitas sistem
Efisiensi operasional
Keselamatan kerja
Bagi teknisi pemula maupun pemilik industri, memahami fungsi LVMDP sangat penting karena panel ini merupakan fondasi utama sistem kelistrikan modern.
Semakin baik desain dan kualitas panel LVMDP, maka semakin stabil dan aman pula operasional pabrik dalam jangka panjang.
