Cara Kerja Capacitor Bank untuk Memperbaiki Power Factor

2/18/20266 min read

Pendahuluan

Dalam sistem kelistrikan industri, gedung komersial, rumah sakit, hotel, hingga pabrik, istilah power factor (faktor daya) sering menjadi perhatian utama. Banyak pemilik usaha baru menyadari pentingnya power factor ketika tagihan listrik membengkak atau muncul denda faktor daya dari PLN.

Salah satu solusi yang paling umum digunakan adalah capacitor bank. Perangkat ini dipasang pada panel listrik untuk meningkatkan nilai power factor sehingga sistem menjadi lebih efisien dan biaya operasional dapat ditekan.

Namun, sebenarnya bagaimana cara kerja capacitor bank untuk memperbaiki power factor? Mengapa komponen yang relatif sederhana ini dapat memberikan dampak besar terhadap konsumsi energi dan performa instalasi listrik?

Artikel ini akan membahas konsep tersebut secara lengkap dengan bahasa yang mudah dipahami, mulai dari pengertian power factor, prinsip kerja capacitor bank, hingga contoh penerapannya di berbagai sektor industri.

Apa Itu Power Factor (Faktor Daya)?

Power factor atau faktor daya adalah perbandingan antara daya aktif (kW) yang benar-benar digunakan untuk melakukan pekerjaan dengan daya semu (kVA) yang harus disediakan oleh sumber listrik.

Secara sederhana:

Power Factor = kW / kVA

Nilai power factor berada antara 0 hingga 1. Semakin mendekati angka 1, semakin efisien sistem kelistrikan tersebut.

Sebagai gambaran, bayangkan segelas minuman:

Air di dalam gelas adalah daya aktif (kW), yaitu energi yang benar-benar dimanfaatkan.
Busa di atasnya adalah daya reaktif (kVAR), yaitu energi yang diperlukan untuk membentuk medan magnet pada peralatan listrik tetapi tidak menghasilkan kerja nyata.
Seluruh isi gelas adalah daya semu (kVA), yaitu total kapasitas yang harus disediakan oleh sumber listrik.

Analogi ini sangat membantu memahami bahwa semakin banyak "busa" (daya reaktif), semakin besar kapasitas listrik yang harus disediakan walaupun energi yang benar-benar digunakan tidak bertambah. Ilustrasi serupa dapat digunakan pada artikel dengan gambar perbandingan kW, kVAR, dan kVA.

Mengapa Power Factor Bisa Menjadi Rendah?

Power factor rendah biasanya disebabkan oleh banyaknya beban yang bersifat induktif. Beban induktif membutuhkan energi tambahan untuk membentuk medan magnet sehingga menghasilkan daya reaktif (kVAR).

Beberapa peralatan yang sering menyebabkan power factor turun antara lain:

Motor listrik induksi.
Pompa air industri.
Chiller dan sistem HVAC.
Kompresor udara.
Lift dan eskalator.
Mesin produksi di pabrik.
Trafo distribusi yang bekerja tanpa beban optimal.

Sebagai contoh, sebuah pabrik yang memiliki puluhan motor listrik berdaya besar dapat memiliki power factor hanya sekitar 0,70–0,80. Artinya, perusahaan harus menyediakan kapasitas listrik lebih besar daripada energi yang benar-benar dimanfaatkan.

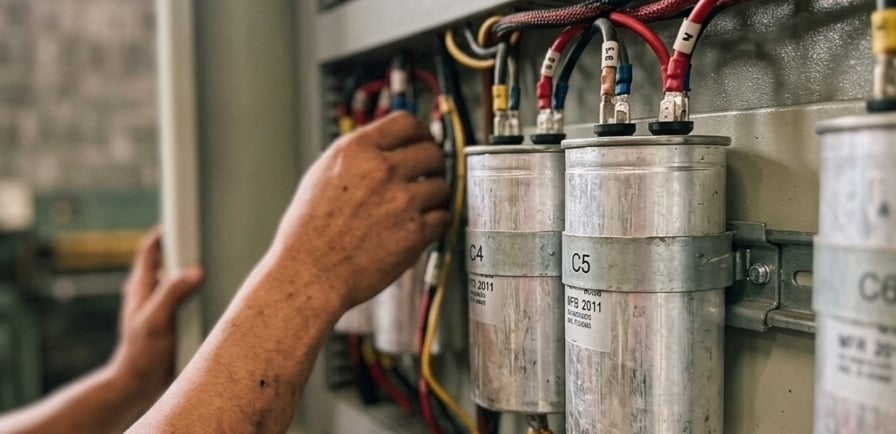

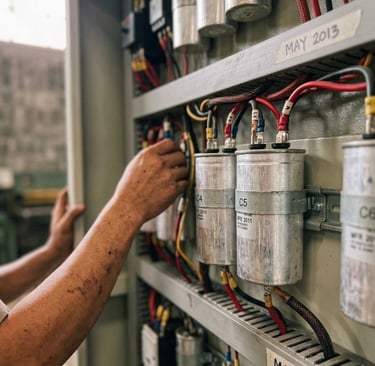

Apa Itu Capacitor Bank?

Capacitor bank adalah sekumpulan kapasitor yang dirangkai dalam satu panel dan digunakan untuk menghasilkan daya reaktif (kVAR) yang bersifat kapasitif. Daya reaktif ini akan mengimbangi daya reaktif induktif yang dihasilkan oleh motor dan peralatan lainnya.

Secara umum, sebuah panel capacitor bank terdiri dari beberapa komponen utama:

Kapasitor daya (power capacitor).
Magnetic contactor khusus capacitor duty.
MCCB atau fuse sebagai proteksi.
Capacitor Duty Contactor.
Resistor discharge.
Power Factor Controller (Automatic Power Factor Controller/APFC).
Busbar dan sistem pengkabelan panel.

Pada sistem modern, APFC akan membaca nilai power factor secara real-time, kemudian menghubungkan atau melepaskan unit kapasitor sesuai kebutuhan.

Cara Kerja Capacitor Bank untuk Memperbaiki Power Factor

1. Sistem Mendeteksi Nilai Power Factor

Current Transformer (CT) yang dipasang pada panel utama akan mengukur arus dan tegangan sistem. Data tersebut dikirim ke Power Factor Controller untuk menghitung nilai faktor daya saat itu.

Misalnya, sistem mendeteksi bahwa power factor hanya 0,75, sementara target yang diinginkan adalah 0,95.

2. Controller Mengaktifkan Tahapan Kapasitor (Capacitor Step)

Setelah mengetahui bahwa faktor daya terlalu rendah, controller akan mengaktifkan contactor untuk menghubungkan beberapa unit kapasitor ke jaringan listrik.

Misalnya panel memiliki konfigurasi:

Step 1 = 10 kVAR
Step 2 = 20 kVAR
Step 3 = 20 kVAR
Step 4 = 50 kVAR

Controller akan memilih kombinasi step yang paling sesuai untuk mencapai target power factor.

3. Kapasitor Menyuplai Daya Reaktif

Saat terhubung, kapasitor menghasilkan daya reaktif kapasitif yang arahnya berlawanan dengan daya reaktif induktif dari beban.

Akibatnya:

Kebutuhan daya reaktif dari jaringan PLN berkurang.
Nilai kVAR dari sistem turun.
Nilai power factor meningkat.

Inilah prinsip utama mengapa capacitor bank dapat memperbaiki faktor daya.

4. Arus Total Sistem Menjadi Lebih Kecil

Ketika power factor meningkat, daya aktif (kW) yang digunakan tetap sama, tetapi daya semu (kVA) dan arus listrik menjadi lebih kecil.

Dampaknya antara lain:

Beban pada kabel dan busbar berkurang.
Rugi-rugi daya (I²R losses) menjadi lebih rendah.
Temperatur kabel dan panel menjadi lebih dingin.
Kapasitas trafo dan genset dapat dimanfaatkan lebih optimal.

Semakin kecil arus yang mengalir, semakin kecil pula panas yang timbul pada penghantar, sesuai prinsip rugi-rugi daya akibat tahanan listrik.

Apa Manfaat Memasang Capacitor Bank?

Mengurangi Denda Faktor Daya dari PLN

PLN umumnya menerapkan ketentuan minimum faktor daya bagi pelanggan industri dan bisnis besar. Jika nilai power factor berada di bawah batas yang ditentukan, pelanggan dapat dikenakan biaya tambahan.

Dengan capacitor bank, nilai power factor dapat dipertahankan pada kisaran 0,95–0,99 sehingga potensi denda dapat dihindari.

Mengurangi Arus Listrik pada Sistem

Sebagai ilustrasi, sebuah beban 100 kW:

Pada PF 0,75 membutuhkan daya semu sekitar 133 kVA.
Pada PF 0,95 hanya membutuhkan sekitar 105 kVA.

Artinya, arus yang mengalir pada kabel, MCCB, dan busbar menjadi lebih kecil sehingga sistem bekerja lebih ringan.

Mengurangi Rugi-Rugi Daya

Rugi-rugi daya pada penghantar sebanding dengan kuadrat arus (I²R). Ketika arus turun, energi yang hilang menjadi panas juga ikut menurun. Hal ini membantu meningkatkan efisiensi instalasi listrik.

Memaksimalkan Kapasitas Trafo dan Genset

Trafo dan genset memiliki batas kapasitas dalam satuan kVA. Dengan memperbaiki power factor, kapasitas tersebut dapat digunakan untuk menyuplai lebih banyak daya aktif (kW) tanpa perlu menambah ukuran trafo.

Memperpanjang Umur Peralatan Listrik

Arus yang lebih rendah berarti temperatur operasi panel, kabel, dan switchgear juga lebih rendah. Kondisi ini membantu memperpanjang umur peralatan listrik dan mengurangi risiko gangguan.

Contoh Aplikasi Capacitor Bank di Berbagai Sektor

1. Pabrik dan Industri Manufaktur

Pabrik dengan banyak motor listrik, conveyor, blower, dan kompresor biasanya memiliki kebutuhan koreksi power factor yang tinggi. Panel capacitor bank hampir selalu menjadi bagian dari Main Distribution Panel (MDP) atau LVMDP.

2. Gedung Perkantoran dan Mall

Sistem HVAC, chiller, lift, dan pompa gedung menghasilkan daya reaktif yang cukup besar. Capacitor bank membantu menjaga efisiensi penggunaan listrik dan mengurangi biaya operasional.

3. Rumah Sakit

Rumah sakit memiliki banyak peralatan elektromekanis seperti sistem pendingin, AHU, lift, dan pompa air. Power factor yang stabil membantu menjaga kualitas suplai listrik sekaligus mengoptimalkan kapasitas genset cadangan.

4. Hotel

Hotel modern menggunakan berbagai peralatan induktif seperti chiller sentral, laundry equipment, dan sistem ventilasi. Capacitor bank membantu menekan konsumsi energi dan meningkatkan efisiensi sistem distribusi.

5. Data Center dan Bangunan Komersial

Walaupun beban elektronik modern cenderung memiliki power factor yang baik, sistem HVAC dan UPS tetap dapat menghasilkan kebutuhan daya reaktif sehingga pemasangan capacitor bank masih sering diperlukan.

Bagaimana Menentukan Ukuran Capacitor Bank?

Pemilihan kapasitas capacitor bank tidak boleh dilakukan secara sembarangan. Umumnya diperlukan data:

Daya aktif total (kW).
Nilai power factor saat ini.
Target power factor yang diinginkan.
Profil variasi beban.

Sebagai contoh:

Beban = 500 kW.
Power factor awal = 0,78.
Target power factor = 0,95.

Dari data tersebut dapat dihitung kebutuhan kapasitor, misalnya sekitar 220–250 kVAR. Selanjutnya kapasitas tersebut dibagi menjadi beberapa step agar panel dapat bekerja secara otomatis dan fleksibel mengikuti perubahan beban.

Untuk instalasi baru, perhitungan biasanya dilakukan bersamaan dengan desain panel distribusi, pemilihan MCCB, busbar, dan ukuran kabel agar seluruh sistem bekerja secara optimal. Data kemampuan hantar arus kabel dan busbar perlu disesuaikan dengan arus operasi setelah koreksi faktor daya dilakukan.

Solusi Panel Capacitor Bank dari Toko Listrik 51

Jika Anda sedang merencanakan pembangunan pabrik, gedung, hotel, rumah sakit, atau ingin meningkatkan efisiensi sistem kelistrikan yang sudah ada, Toko Listrik 51 menyediakan solusi lengkap untuk kebutuhan panel capacitor bank dan automatic power factor correction (APFC).

Layanan yang tersedia meliputi:

Konsultasi kebutuhan kapasitas kVAR.
Perancangan dan fabrikasi panel capacitor bank custom.
Pemilihan MCCB, contactor, dan komponen pendukung yang sesuai.
Penyediaan kabel, busbar, dan aksesoris panel berkualitas.
Dukungan teknis untuk proyek di Malang, Surabaya, dan seluruh Jawa Timur.

Dengan desain yang tepat, investasi pada capacitor bank sering kali dapat kembali dalam waktu relatif singkat melalui penghematan biaya listrik dan pengurangan denda faktor daya.

FAQ

1. Apa fungsi utama capacitor bank?

Fungsi utama capacitor bank adalah menyuplai daya reaktif (kVAR) sehingga power factor meningkat dan sistem kelistrikan menjadi lebih efisien.

2. Apakah capacitor bank dapat menghemat tagihan listrik?

Ya, terutama pada pelanggan industri dan komersial yang dikenakan biaya atau denda akibat faktor daya rendah. Selain itu, rugi-rugi daya pada instalasi juga berkurang.

3. Mengapa pabrik lebih sering menggunakan capacitor bank?

Karena pabrik memiliki banyak beban induktif seperti motor, pompa, dan kompresor yang menyebabkan power factor turun.

4. Apakah rumah tinggal memerlukan capacitor bank?

Pada umumnya tidak. Instalasi rumah tangga memiliki beban relatif kecil sehingga manfaat ekonominya tidak sebesar pada industri atau gedung komersial.

5. Apakah capacitor bank harus bekerja terus-menerus?

Tidak. Pada sistem otomatis, APFC controller akan menghubungkan atau melepaskan step kapasitor sesuai kondisi beban sehingga power factor tetap optimal.

Kesimpulan

Capacitor bank adalah solusi efektif untuk memperbaiki power factor pada sistem kelistrikan. Cara kerjanya adalah dengan menghasilkan daya reaktif kapasitif yang mengimbangi daya reaktif induktif dari berbagai peralatan listrik seperti motor, pompa, dan chiller.

Dengan meningkatnya power factor, arus listrik menjadi lebih kecil, rugi-rugi daya berkurang, kapasitas trafo dapat dimanfaatkan secara maksimal, dan potensi denda faktor daya dari PLN dapat dihindari. Itulah sebabnya panel capacitor bank menjadi komponen penting pada instalasi listrik di pabrik, gedung perkantoran, hotel, rumah sakit, hingga pusat perbelanjaan.
