Cara Memilih Contactor dan Thermal Overload yang Benar

2/25/20265 min read

Pendahuluan

Dalam sistem kelistrikan industri, gedung, hotel, rumah sakit, hingga pabrik manufaktur, contactor dan thermal overload relay (TOR) merupakan dua komponen yang hampir selalu dipasang bersamaan. Keduanya bekerja layaknya pasangan yang saling melengkapi: contactor berfungsi sebagai saklar elektromagnetik untuk menghubungkan dan memutus arus, sedangkan thermal overload bertugas melindungi motor dari kondisi beban lebih (overload).

Sayangnya, masih banyak orang yang memilih contactor dan thermal overload hanya berdasarkan daya motor (kW atau HP), tanpa memperhatikan arus nominal (Full Load Ampere/FLA), kategori penggunaan, maupun karakteristik beban. Akibatnya, contactor menjadi cepat aus, thermal overload sering trip tanpa sebab, atau justru gagal melindungi motor saat terjadi kelebihan beban.

Artikel ini membahas secara lengkap cara memilih contactor dan thermal overload yang benar, mulai dari dasar teori, langkah perhitungan, contoh aplikasi, hingga tips praktis yang digunakan oleh panel maker profesional.

Apa Itu Contactor dan Thermal Overload?

Fungsi Contactor

Contactor adalah saklar listrik yang dioperasikan secara elektromagnetik untuk mengendalikan beban berdaya besar, terutama motor listrik tiga fasa. Berbeda dengan saklar manual, contactor dapat dikendalikan menggunakan push button, PLC, timer, atau sistem otomatis lainnya.

Fungsi utama contactor antara lain:

  • Menghubungkan dan memutus suplai listrik ke motor.

  • Memungkinkan kontrol jarak jauh dan otomatisasi.

  • Menjadi bagian utama dalam panel DOL (Direct On Line), Star Delta, maupun panel otomatis.

Fungsi Thermal Overload Relay (TOR)

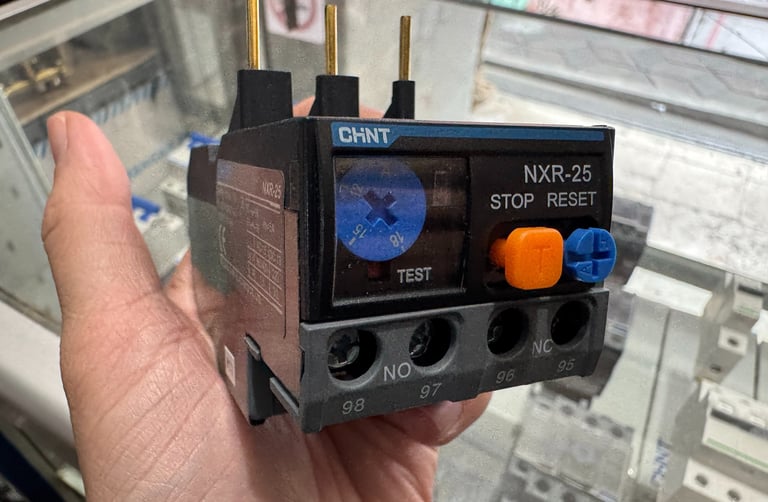

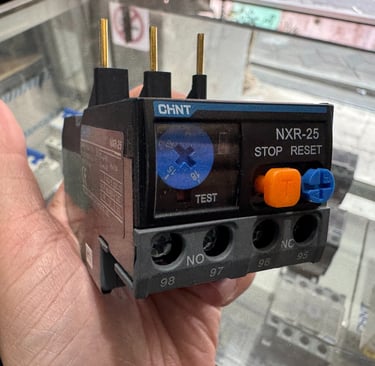

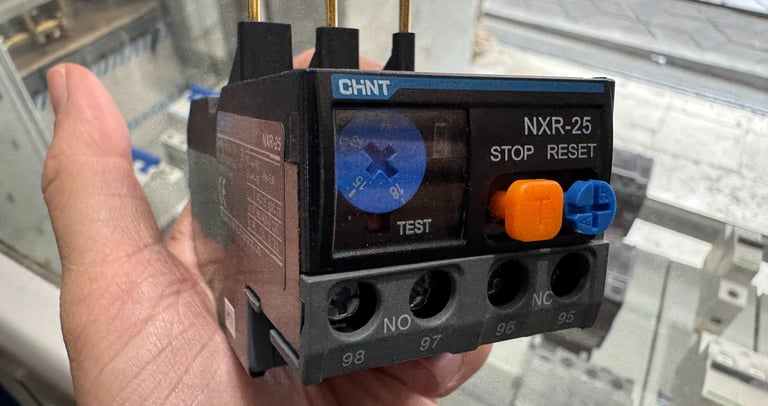

Thermal overload relay adalah perangkat proteksi yang mendeteksi kenaikan arus akibat beban lebih. TOR bekerja berdasarkan panas yang dihasilkan oleh elemen bimetal. Jika arus motor melebihi setting dalam waktu tertentu, kontak pada TOR akan membuka dan memutus coil contactor sehingga motor berhenti bekerja.

Penting dipahami bahwa:

  • TOR bukan pengaman hubung singkat (short circuit).

  • Proteksi hubung singkat tetap harus menggunakan MCCB, MCB, atau fuse.

Mengapa Pemilihan yang Tepat Sangat Penting?

Pemilihan contactor dan thermal overload yang tidak sesuai dapat menyebabkan berbagai masalah, seperti:

  • Contactor terlalu kecil -> Kontak cepat terbakar dan umur pendek

  • Contactor terlalu besar -> Biaya investasi lebih tinggi tanpa manfaat signifikan

  • Setting TOR terlalu rendah ->Sering trip meskipun motor normal

  • Setting TOR terlalu tinggi -> Motor tidak terlindungi saat overload

  • Range TOR tidak sesuai -> Akurasi proteksi menurun

Di lingkungan industri seperti pabrik makanan, rumah sakit, hotel, atau gedung perkantoran, kegagalan sistem kontrol motor dapat menyebabkan downtime yang mahal dan mengganggu operasional.

Cara Menentukan Ukuran Contactor yang Benar

1. Ketahui Data Nameplate Motor

Langkah pertama adalah membaca data pada nameplate motor, terutama:

  • Daya (kW atau HP).

  • Tegangan operasi (380V atau 400V tiga fasa).

  • Arus nominal (A).

  • Faktor daya (Power Factor/PF).

  • Efisiensi motor.

Jika nameplate tidak tersedia, arus motor dapat diperkirakan dari tabel praktis. Sebagai contoh, motor 15 kW pada sistem 380V tiga fasa memiliki arus sekitar 28 A, sedangkan motor 75 kW memiliki arus sekitar 140 A.

2. Gunakan Arus Motor sebagai Acuan Utama

Banyak teknisi pemula memilih contactor berdasarkan daya (kW). Cara yang lebih tepat adalah menggunakan arus nominal motor (FLA).

Sebagai panduan praktis:

  • Motor 11 A → gunakan contactor minimal 12–18 A.

  • Motor 28 A → gunakan contactor AC-3 32 A.

  • Motor 65 A → gunakan contactor AC-3 80 A.

Sebaiknya pilih contactor dengan kapasitas sekitar 10–20% di atas arus nominal motor agar umur kontak lebih panjang dan mampu menghadapi lonjakan arus sesaat saat starting.

3. Perhatikan Kategori Penggunaan (AC-1, AC-3, AC-4)

Ini adalah faktor yang sering diabaikan.

KategoriAplikasi

AC-1Beban resistif (heater, oven)

AC-2Motor slip ring

AC-3Motor induksi dengan starting normal (paling umum)

AC-4Jogging, plugging, reversing motor

Untuk mayoritas aplikasi motor industri, gunakan rating AC-3, bukan AC-1. Sebuah contactor dengan rating AC-1 50A belum tentu mampu menangani motor dengan arus 50A pada kategori AC-3.

4. Sesuaikan Tegangan Coil

Selain kapasitas arus, pastikan tegangan coil contactor sesuai dengan tegangan kontrol panel:

  • Coil 24VDC untuk sistem PLC.

  • Coil 24VAC untuk beberapa panel kontrol.

  • Coil 220VAC untuk aplikasi umum di Indonesia.

  • Coil 380VAC untuk aplikasi tertentu.

Kesalahan memilih tegangan coil dapat menyebabkan contactor tidak bekerja atau coil terbakar.

Cara Memilih Thermal Overload yang Benar

1. Pilih Berdasarkan Arus Motor

Thermal overload memiliki rentang pengaturan (adjustable range). Pilih TOR yang mencakup arus nominal motor.

Contoh:

  • Arus motor: 11 A → gunakan TOR 9–13 A.

  • Arus motor: 28 A → gunakan TOR 23–32 A.

  • Arus motor: 65 A → gunakan TOR 55–70 A.

Idealnya, arus nominal motor berada di tengah rentang pengaturan agar kalibrasi lebih akurat.

2. Atur Setting Sesuai Full Load Current

Setelah TOR dipasang, putar dial pengaturan sesuai arus nominal motor yang tercantum pada nameplate.

Sebagai contoh:

  • Nameplate motor menunjukkan 27,5 A.

  • Gunakan TOR 23–32 A.

  • Atur setting pada 27,5–28 A.

Jangan menaikkan setting hanya agar thermal overload tidak sering trip. Jika TOR sering bekerja, kemungkinan terdapat masalah pada beban mekanis, tegangan suplai, atau ketidakseimbangan fasa.

3. Perhatikan Kelas Trip (Trip Class)

Thermal overload memiliki karakteristik waktu trip, misalnya:

  • Class 10: motor umum, pompa, blower.

  • Class 20: beban dengan starting lebih lama.

  • Class 30: aplikasi berat dengan waktu starting panjang.

Untuk sebagian besar motor industri, panel pompa, dan blower, Class 10 sudah memadai.

Langkah Praktis Memilih Contactor dan Thermal Overload

Berikut langkah yang biasa digunakan oleh engineer panel listrik:

Langkah Yang Dilakukan

1Baca daya dan arus pada name plate motor

2Tentukan kategori beban (umumnya AC-3)

3Pilih contactor dengan rating 10–20% di atas FLA

4Pilih thermal overload yang range-nya mencakup FLA

5Atur setting TOR sesuai arus nominal motor6Pastikan MCCB, kabel, dan busbar juga sesuai kapasitas

Sebagai referensi, motor 15 kW tiga fasa memiliki arus sekitar 28 A sehingga umumnya dipadukan dengan contactor AC-3 32 A dan thermal overload 23–32 A.

Contoh Pemilihan untuk Berbagai Aplikasi

1. Pompa Air Gedung Perkantoran

  • Motor: 7,5 kW.

  • Arus nominal: ±15 A.

  • Contactor: AC-3 18 A.

  • Thermal overload: 13–18 A.

2. Exhaust Fan Rumah Sakit

  • Motor: 5,5 kW.

  • Arus nominal: ±11 A.

  • Contactor: AC-3 12–18 A.

  • Thermal overload: 9–13 A.

3. Chiller Hotel

  • Motor kompresor: 22 kW.

  • Arus nominal: ±42 A.

  • Contactor: AC-3 50 A.

  • Thermal overload: 37–50 A.

4. Conveyor Pabrik Manufaktur

  • Motor: 15 kW.

  • Arus nominal: sekitar 28 A.

  • Contactor: AC-3 32 A.

  • Thermal overload: 23–32 A.

5. Panel Star Delta untuk Industri

Pada sistem Star Delta, umumnya digunakan tiga buah contactor:

  • Main Contactor.

  • Star Contactor.

  • Delta Contactor.

Main dan Delta contactor biasanya dipilih berdasarkan arus penuh motor, sedangkan Star contactor dapat dipilih sekitar 58% dari arus line karena hanya bekerja saat proses starting.

Hubungan dengan Pemilihan Kabel dan Panel

Pemilihan contactor dan thermal overload tidak boleh dipisahkan dari desain panel secara keseluruhan. Kapasitas kabel, busbar, dan MCCB juga harus sesuai dengan arus beban.

Sebagai contoh, kabel tembaga 6 mm² umumnya digunakan hingga sekitar 40 A pada kondisi instalasi normal, sedangkan kabel 10 mm² mampu membawa arus sekitar 55 A.

Untuk panel distribusi, busbar tembaga 25 × 5 mm memiliki kapasitas praktis sekitar 200 A dan sering digunakan pada panel LV utama.

Dengan koordinasi yang tepat antara MCCB, contactor, thermal overload, kabel, dan busbar, sistem panel akan menjadi lebih aman, andal, dan memiliki umur pakai lebih panjang.

Solusi Pengadaan dan Perakitan Panel di Toko Listrik 51

Jika Anda masih ragu menentukan ukuran contactor atau thermal overload, konsultasikan spesifikasi motor dan aplikasi Anda sebelum membeli. Tim teknis Toko Listrik 51 dapat membantu memilih kombinasi komponen yang tepat untuk:

  • Panel DOL.

  • Panel Star Delta.

  • Panel ATS-AMF.

  • Panel pompa.

  • Panel capacitor bank.

  • Panel distribusi LVMDP dan SDP.

  • Upgrade atau retrofit panel lama.

Selain penyediaan contactor dan thermal overload dari berbagai merek, Toko Listrik 51 juga melayani pembuatan panel custom sesuai kebutuhan proyek industri, gedung komersial, hotel, rumah sakit, dan pabrik di wilayah Malang, Surabaya, dan Jawa Timur.

FAQ

1. Apakah contactor harus sama besar dengan arus motor?

Tidak. Sebaiknya pilih contactor dengan rating AC-3 sekitar 10–20% di atas arus nominal motor agar kontak lebih awet dan tidak mudah panas.

2. Bagaimana cara menentukan setting thermal overload?

Atur dial thermal overload sesuai arus nominal (FLA) yang tertera pada nameplate motor. Jangan mengatur terlalu tinggi hanya untuk menghindari trip.

3. Apa yang terjadi jika thermal overload terlalu besar?

Motor bisa mengalami overheating saat overload tanpa terdeteksi, sehingga umur isolasi gulungan berkurang dan berpotensi terbakar.

4. Apakah thermal overload bisa menggantikan MCCB?

Tidak. Thermal overload hanya melindungi dari beban lebih, sedangkan MCCB atau fuse dibutuhkan untuk melindungi dari hubung singkat (short circuit).

5. Mengapa contactor cepat rusak padahal arus motor kecil?

Penyebabnya bisa karena salah memilih kategori penggunaan (misalnya memakai AC-1 untuk motor), tegangan coil tidak sesuai, sering terjadi switching, atau kualitas komponen yang kurang baik.

Kesimpulan

Cara memilih contactor dan thermal overload yang benar tidak hanya melihat daya motor, tetapi juga harus memperhatikan arus nominal, kategori AC-3, rentang setting thermal overload, serta karakteristik beban dan aplikasi. Pemilihan yang tepat akan meningkatkan keandalan sistem, memperpanjang umur komponen, dan melindungi motor dari kerusakan akibat overload.

Baik untuk aplikasi di gedung perkantoran, hotel, rumah sakit, instalasi pompa, maupun pabrik industri, kombinasi contactor dan thermal overload yang sesuai merupakan investasi penting untuk menjaga kontinuitas operasional. Jika Anda membutuhkan bantuan dalam menentukan spesifikasi atau merancang panel listrik yang aman dan efisien, berkonsultasi dengan panel maker berpengalaman seperti Toko Listrik 51 adalah langkah yang tepat.
