Cara Memilih MCCB Tepat untuk Panel Listrik Industri

1/5/20264 min read

Apa Itu MCCB?

Dalam dunia kelistrikan industri, salah satu komponen yang sangat penting namun sering dianggap sederhana adalah MCCB atau Molded Case Circuit Breaker. Banyak orang hanya melihat MCCB sebagai “breaker besar” yang tugasnya sekadar memutus listrik saat terjadi gangguan. Padahal, pemilihan MCCB yang salah dapat menyebabkan berbagai masalah serius seperti panel cepat panas, trip berulang, kerusakan mesin, downtime produksi, bahkan risiko kebakaran.

Di lapangan, masih banyak teknisi pemula maupun pemilik usaha yang memilih MCCB hanya berdasarkan ampere saja. Contohnya, motor memiliki arus 100A lalu langsung dipasang MCCB 100A tanpa menghitung karakteristik beban, arus starting, kapasitas hubung singkat, hingga jenis aplikasi industrinya.

Padahal setiap instalasi memiliki kebutuhan berbeda. MCCB untuk pompa air industri tentu berbeda dengan MCCB untuk panel distribusi gedung, mesin produksi, kompresor, HVAC, ataupun panel capacitor bank.

Artikel ini akan membahas cara memilih MCCB yang tepat untuk panel listrik industri dengan bahasa yang mudah dipahami, mulai dari dasar fungsi MCCB hingga parameter teknis penting yang wajib diperhatikan sebelum membeli atau memasang MCCB.

MCCB (Molded Case Circuit Breaker) adalah alat pengaman listrik yang berfungsi untuk:

  • Melindungi kabel dan peralatan dari arus berlebih (overload)

  • Melindungi sistem dari hubungan singkat (short circuit)

  • Memutus aliran listrik secara manual atau otomatis

  • Mengurangi risiko kerusakan panel dan kebakaran

MCCB umumnya digunakan pada:

  • Panel distribusi industri

  • Panel motor

  • Panel pompa

  • Panel genset

  • Panel capacitor bank

  • Panel ATS/AMF

  • Panel LVMDP dan SDP

Berbeda dengan MCB rumah tangga, MCCB memiliki kapasitas arus dan kemampuan pemutusan yang jauh lebih besar.

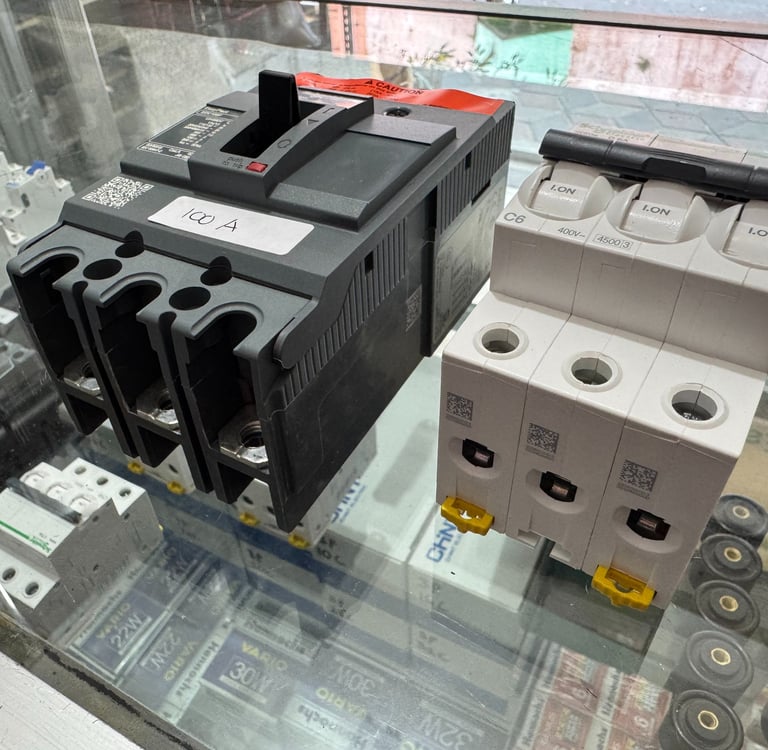

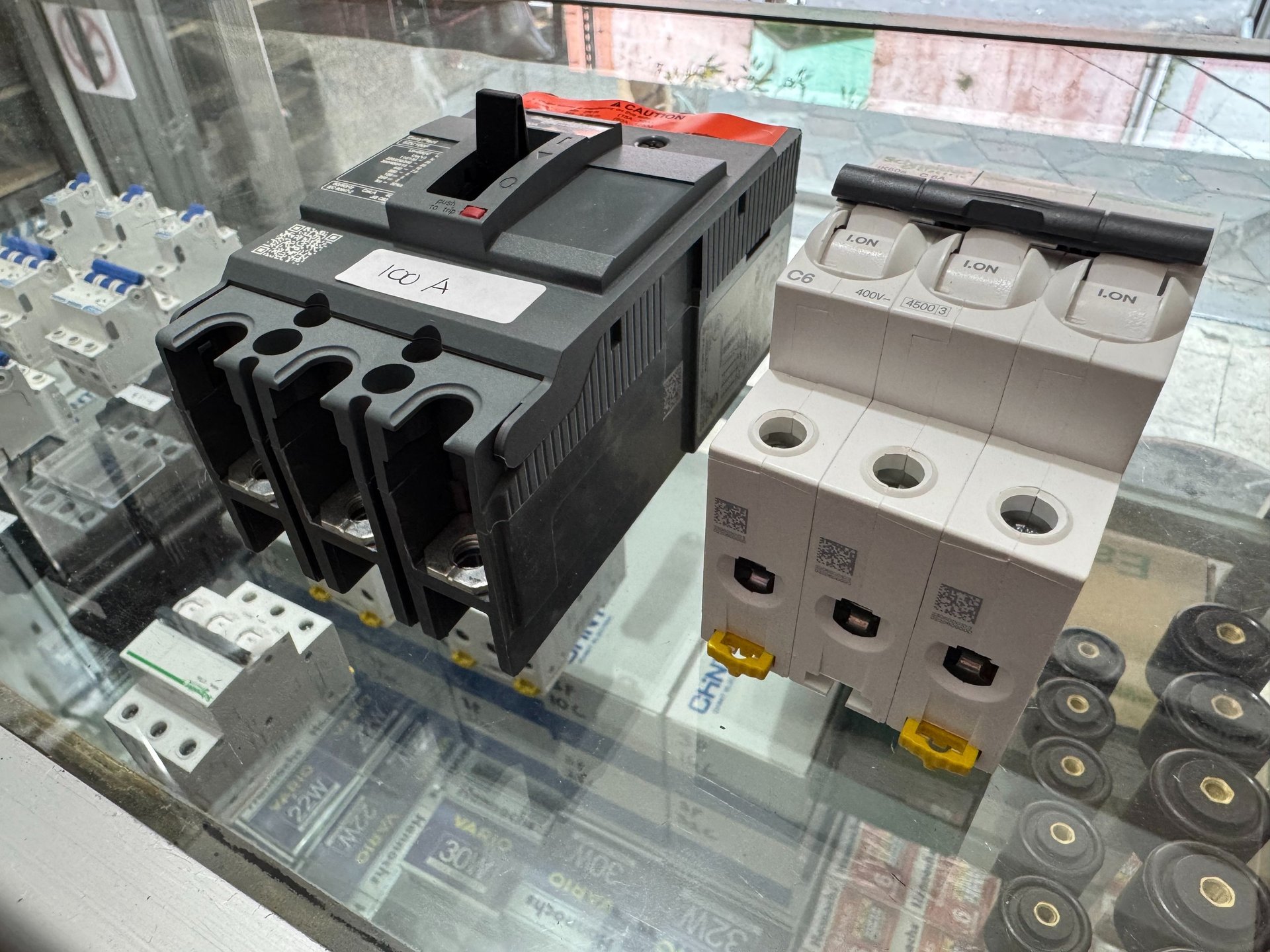

Perbedaan MCCB dan MCB

Banyak orang awam masih bingung membedakan MCCB dan MCB.

Secara umum:

  • MCB cocok untuk rumah dan beban ringan

  • MCCB cocok untuk industri dan beban besar

Fungsi Utama MCCB Pada Panel Industri

Dalam panel industri, MCCB bukan hanya alat ON/OFF listrik. MCCB memiliki fungsi penting seperti:

1. Proteksi Overload

Saat arus melebihi kapasitas kabel atau mesin dalam waktu tertentu, MCCB akan trip untuk mencegah panas berlebih.

2. Proteksi Short Circuit

Jika terjadi korsleting, MCCB memutus arus sangat cepat agar busbar, kabel, dan mesin tidak rusak.

3. Isolasi Sistem

MCCB dapat digunakan untuk memutus sistem saat maintenance.

4. Proteksi Investasi Mesin

Mesin industri memiliki harga mahal. MCCB membantu melindungi motor, inverter, pompa, dan peralatan lainnya.

Parameter Penting Saat Memilih MCCB

Berikut adalah bagian paling penting dalam memilih MCCB.

1. Menentukan Arus Beban (Ampere)

Hal pertama yang harus diketahui adalah total arus beban.

Keterangan:

  • I = arus (Ampere)

  • P = daya (Watt)

  • V = tegangan

  • PF = power factor

Contoh:

Motor 55 kW

  • Tegangan = 380V

  • Power factor = 0.85

Hasil arus sekitar 98A. Namun MCCB tidak langsung dipilih 100A. Biasanya diberikan safety margin sekitar 125%. Maka: 98A × 125% ≈ 122A

Sehingga pilihan MCCB yang lebih aman adalah:

  • MCCB 125A

  • atau 160A tergantung karakteristik beban

2. Perhatikan Jenis Beban

Tidak semua beban listrik memiliki karakteristik sama.

Beban Motor

Motor memiliki arus starting tinggi.

Saat start, arus motor bisa mencapai:

  • 5–7 kali arus nominal

  • bahkan lebih pada motor tertentu

Karena itu MCCB motor biasanya membutuhkan:

  • setting magnetic lebih tinggi

  • toleransi start lebih baik

Beban Heater

Heater relatif stabil dan tidak memiliki lonjakan arus besar.

Beban Inverter/VFD

VFD dapat menghasilkan harmonisa sehingga perlu pertimbangan khusus.

Beban Capacitor Bank

Capacitor memiliki arus inrush tinggi saat switching. Karena itu MCCB capacitor bank biasanya dipilih lebih besar.

3. Pilih Breaking Capacity yang Tepat

Salah satu kesalahan paling sering adalah hanya melihat ampere namun mengabaikan breaking capacity. Breaking capacity adalah kemampuan MCCB memutus arus short circuit maksimum.Biasanya ditulis:

  • 25kA

  • 36kA

  • 50kA

  • 70kA

  • 100kA

Mengapa Ini Penting?

Jika terjadi short circuit besar namun breaking capacity MCCB terlalu kecil:

  • MCCB bisa meledak

  • Kontak terbakar

  • Panel rusak

  • Risiko kebakaran meningkat

4. Pilih Jumlah Pole yang Sesuai

MCCB tersedia dalam beberapa jenis pole:

1 Pole. Sistem 1 fasa

2 Pole. 1 fasa + netral

3 Pole. Sistem 3 fasa

4 Pole. 3 fasa + netral

Untuk panel industri, paling umum:

  • 3P untuk motor dan distribusi 3 fasa

  • 4P untuk sistem dengan netral

5. Perhatikan Adjustable Setting

Salah satu kelebihan MCCB dibanding MCB adalah setting yang dapat diatur.

Beberapa setting umum:

Long Time Protection

Melindungi overload jangka panjang.

Short Time Protection

Melindungi arus lebih sementara.

Instantaneous Protection

Trip sangat cepat saat short circuit.

Ground Fault Protection

Melindungi kebocoran arus ke tanah. Semakin kompleks industri, biasanya setting MCCB semakin penting.

6. Sesuaikan Dengan Ukuran Kabel

MCCB tidak boleh lebih besar dari kemampuan kabel.

Contoh:

  • Kabel hanya kuat 125A

  • Namun dipasang MCCB 250A

Maka kabel bisa terbakar sebelum MCCB trip.

Karena itu MCCB harus melindungi kabel, bukan hanya mesin.

7. Perhatikan Temperatur Lingkungan

Panel industri sering berada di:

  • ruang panas

  • outdoor

  • dekat oven

  • area produksi

Temperatur tinggi membuat kemampuan arus MCCB menurun.

Contoh:

MCCB 100A pada suhu tinggi mungkin hanya aman dipakai sekitar 80–90A.

Karena itu penting mempertimbangkan:

  • ventilasi panel

  • fan panel

  • suhu ruangan

  • derating MCCB

8. Pilih Brand yang Memiliki Support dan Spare Part

Di industri, downtime sangat mahal.

Karena itu pemilihan brand MCCB penting.

Hal yang perlu dipertimbangkan:

  • Ketersediaan spare part

  • Technical support

  • Keaslian produk

  • Sertifikasi

  • Garansi

  • Ketersediaan aksesoris

Beberapa brand yang umum digunakan industri:

  • “Schneider Electric","France"

  • "ABB","Switzerland"

  • "Mitsubishi Electric","Japan"

  • "Siemens","Germany"

  • "LS Electric","South Korea

  • "Fuji Electric","Japan”

Pemilihan brand biasanya menyesuaikan:

  • budget

  • spesifikasi proyek

  • standar owner

  • kebutuhan reliability

Contoh Pemilihan MCCB Pada Kasus Industri

Kasus:

Sebuah pompa industri memiliki:

  • Motor 75 kW

  • Tegangan 380V

  • PF 0.85

  • Sistem 3 fasa

Langkah 1: Hitung Arus

Arus sekitar 134A.

Langkah 2: Tambahkan Safety Margin

134A × 125% ≈ 168A

Langkah 3: Pilih Rating MCCB

Pilihan umum:

  • MCCB 175A

  • MCCB 200A

Langkah 4: Perhatikan Starting Motor

Karena motor memiliki arus start tinggi, setting magnetic perlu disesuaikan.

Langkah 5: Tentukan Breaking Capacity

Jika panel dekat trafo besar:

  • gunakan minimal 50kA

Langkah 6: Tentukan Pole

Gunakan:

  • MCCB 3 Pole

Kesalahan Umum Saat Memilih MCCB

Berikut kesalahan yang paling sering ditemukan di lapangan.

1. Hanya Melihat Ampere

Padahal breaking capacity juga sangat penting.

2. MCCB Terlalu Besar

Membuat kabel tidak terlindungi.

3. Tidak Menghitung Starting Current Motor

Menyebabkan MCCB sering trip saat start.

4. Menggunakan Produk Tidak Original

Risiko:

  • panas berlebih

  • trip tidak akurat

  • kontak cepat rusak

  • umur pendek

5. Tidak Memperhatikan Koordinasi Proteksi

Dalam sistem industri besar, koordinasi antar breaker penting agar hanya area bermasalah yang trip. Perhitungan detail tetap perlu mempertimbangkan:

  • jenis beban

  • suhu

  • kabel

  • jarak

  • short circuit level

  • standar proyek

FAQ

1. Apakah MCCB boleh lebih besar dari arus beban?

Boleh, bahkan umumnya memang diberi margin keamanan. Namun MCCB tetap harus sesuai dengan kemampuan kabel dan karakteristik beban.

2. Kenapa MCCB motor sering trip saat starting?

Karena arus start motor sangat tinggi. Penyebabnya bisa karena setting magnetic terlalu rendah atau ukuran MCCB terlalu kecil.

3. Apakah MCCB mahal selalu lebih bagus?

Tidak selalu. Yang paling penting adalah:

  • original

  • sesuai aplikasi

  • spesifikasi tepat

  • support spare part tersedia

Kesimpulan

Memilih MCCB untuk panel listrik industri tidak boleh dilakukan sembarangan. Kesalahan kecil dalam pemilihan MCCB dapat menyebabkan gangguan operasional, kerusakan mesin, hingga risiko keselamatan.

Hal paling penting yang harus diperhatikan antara lain:

  • arus beban

  • jenis aplikasi

  • starting current

  • breaking capacity

  • ukuran kabel

  • jumlah pole

  • setting proteksi

  • temperatur lingkungan

  • kualitas brand

Untuk teknisi pemula, langkah terbaik adalah memahami dasar perhitungan arus dan karakteristik beban terlebih dahulu sebelum menentukan spesifikasi MCCB.

Dengan pemilihan MCCB yang tepat, sistem panel industri akan menjadi:

  • lebih aman

  • lebih stabil

  • lebih tahan lama

  • minim downtime

  • lebih mudah maintenance

Karena pada sistem industri, breaker bukan sekadar saklar listrik — tetapi salah satu komponen utama perlindungan seluruh sistem tenaga listrik.
