Grounding Ideal untuk EV Charger: Fungsi, Ukuran Kabel, dan Ground Rod yang Tepat
Mobil listrik mulai semakin mudah ditemukan di jalan raya Indonesia. Bersamaan dengan itu, kebutuhan instalasi EV charger di rumah, hotel, rumah sakit, gedung komersial, dan kawasan industri juga meningkat.
Namun, ada satu bagian instalasi yang sering dianggap sederhana: grounding EV charger.
Tidak sedikit orang beranggapan bahwa memasang grounding cukup dengan menancapkan satu batang tembaga ke tanah, menarik kabel hijau-kuning, kemudian menyambungkannya ke panel EV charger.
Padahal, sistem grounding yang baik tidak ditentukan hanya dari keberadaan ground rod.
Jenis tanah, panjang elektroda, diameter ground rod, ukuran kabel grounding, kualitas sambungan, sistem pembumian instalasi, hingga hasil pengukuran menggunakan earth resistance tester dapat memengaruhi performa sistem proteksi.
Untuk instalasi pengisian kendaraan listrik, hal ini semakin penting. Kendaraan memiliki bodi logam yang dapat disentuh pengguna, charger dapat dipasang di area semi-outdoor, dan proses charging berlangsung dalam waktu relatif lama.
IEC 60364-7-722 secara khusus membahas instalasi suplai kendaraan listrik. Standar tersebut menempatkan proteksi terhadap sengatan listrik sebagai aspek penting pada sirkuit EV charging. Setiap titik koneksi AC juga memerlukan perlindungan arus sisa sesuai persyaratan instalasinya.
Lalu, seperti apa grounding ideal untuk EV charger?
Mari membahasnya dari sisi teknis dengan bahasa yang lebih mudah dipahami.
Mengapa EV Charger Membutuhkan Grounding yang Baik?
Grounding atau pembumian adalah bagian dari sistem proteksi listrik yang menghubungkan bagian tertentu dari instalasi dengan sistem bumi dan konduktor proteksi.
Dalam instalasi EV charger, kita sering menemukan istilah PE atau Protective Earth.
PE bukan kabel netral.
PE adalah konduktor proteksi yang berfungsi sebagai bagian dari jalur keselamatan ketika terjadi gangguan listrik. IEC 60364-5-54 secara khusus membahas earthing arrangement dan protective conductor dalam instalasi tegangan rendah.
Bayangkan terjadi kerusakan isolasi di dalam charger.
Kabel fase menyentuh bagian logam yang seharusnya tidak bertegangan.
Tanpa sistem proteksi yang benar, bagian logam tersebut berpotensi memiliki tegangan terhadap bumi. Ketika disentuh manusia, tubuh dapat menjadi bagian dari jalur arus listrik.
Di sinilah sistem grounding dan perangkat proteksi bekerja sebagai satu kesatuan.
Grounding bukan alat pemutus listrik.
Grounding membantu menyediakan jalur proteksi dan menjaga sistem pembumian bekerja sesuai desain. Sementara itu, RCD, RCCB, atau RCBO mendeteksi kondisi arus sisa sesuai karakteristik perangkat dan memutus suplai listrik.
Karena itu, kalimat:
“Sudah pakai RCCB, jadi tidak perlu grounding.”
adalah pemahaman yang keliru.
Begitu juga sebaliknya:
“Sudah ada ground rod, jadi tidak perlu RCCB.”
juga tidak tepat.
Untuk EV charging, desain proteksi perlu melihat PE, sistem pembumian, RCD, proteksi arus lebih, dan karakteristik EVSE sebagai satu sistem.
Apa yang Terjadi Jika Grounding EV Charger Buruk?
Grounding yang buruk tidak selalu langsung menyebabkan MCB trip.
Inilah yang membuat masalah grounding terkadang sulit dikenali oleh pemilik rumah.
Lampu tetap menyala.
AC tetap bekerja.
EV charger mungkin masih dapat dihidupkan.
Namun, ketika terjadi gangguan isolasi atau kondisi abnormal, sistem proteksi belum tentu bekerja seperti yang diharapkan.
Beberapa risiko yang perlu diperhatikan adalah:
munculnya tegangan sentuh pada bagian logam;
sistem proteksi tidak bekerja sesuai desain;
EVSE menampilkan fault atau grounding error;
charging gagal dimulai pada charger tertentu;
proteksi arus sisa sering trip akibat masalah instalasi;
risiko sengatan listrik meningkat ketika area lembap atau basah.
Lingkungan charging memiliki karakteristik risiko tersendiri. Kabel dapat mengalami tekanan mekanis, konektor digunakan berulang kali, dan area charging dapat terkena air atau kelembapan. Karena itu, IEC 60364-7-722 memberikan persyaratan khusus untuk suplai kendaraan listrik.

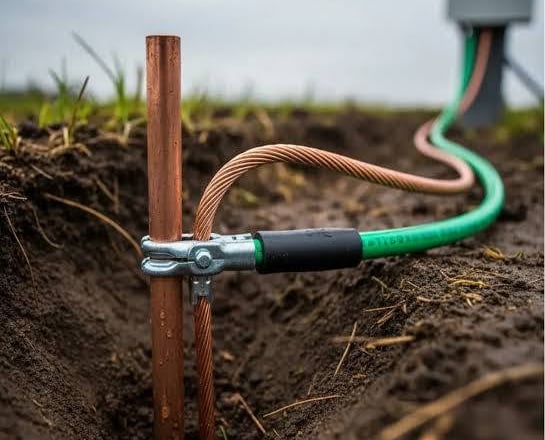

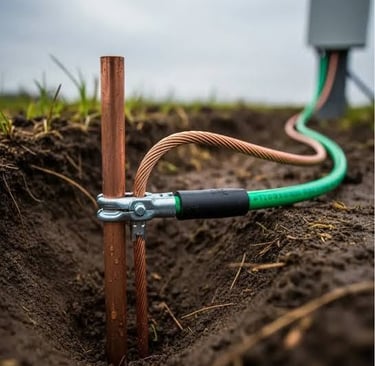

Grounding EV Charger Bukan Sekadar Menancapkan Ground Rod
Sistem grounding dapat dianalogikan seperti jalan darurat.
Memiliki jalan saja belum cukup.
Jalan tersebut harus:
tersambung, memiliki jalur yang benar, dan dapat bekerja ketika dibutuhkan.
Pada instalasi EV charger, jalur proteksi secara sederhana dapat digambarkan sebagai:
EV Charger / EVSE → Kabel PE → PE Bar Panel → Sistem Pembumian → Elektroda Pembumian
Konfigurasi aktual tetap bergantung pada sistem pembumian instalasi.
Kesalahan yang sering ditemukan adalah ground rod sudah dipasang, tetapi sambungan kabelnya longgar.
Ada juga instalasi dengan kabel grounding sangat kecil, terminal berkarat, atau sambungan kabel hanya dililitkan pada batang grounding.
Secara visual terlihat memiliki grounding.
Secara teknis, kualitasnya belum tentu baik.
Berapa Ukuran Kabel Grounding untuk EV Charger?
Ini adalah salah satu pertanyaan paling sering ditanyakan:
Apakah kabel grounding EV charger cukup 2,5 mm²? Harus 4 mm²? Atau 6 mm²?
Jawabannya: ukuran protective conductor tidak boleh dipilih hanya berdasarkan daya charger.
Pemilihan PE perlu mempertimbangkan ukuran konduktor fase, metode instalasi, material konduktor, sistem proteksi, dan persyaratan standar yang digunakan.
Sebagai gambaran praktis awal:
Kapasitas Charging | Arus Perkiraan | Kabel Daya Umum* | Pertimbangan PE
Portable Charger 3,5 kW - 16 A - 2,5–4 mm² - Evaluasi bersama kabel fase
AC Charger 7 kW - 32 A - 6 mm² - Umumnya mengikuti desain sirkuit
AC Charger 11 kW 3 Fasa - ±16 A/fasa - Sesuai metode instalasi - PE dihitung berdasarkan konduktor fase
AC Charger 22 kW 3 Fasa - ±32 A/fasa - Sesuai metode instalasi - PE dihitung berdasarkan konduktor fase
*Tabel diatas adalah gambaran praktis, bukan pengganti perhitungan instalasi.
Sebagai referensi kemampuan hantar arus, katalog kabel Eterna menunjukkan bahwa kabel tembaga NYA 2,5 mm², 4 mm², dan 6 mm² memiliki kemampuan hantar arus berbeda berdasarkan suhu dan metode pemasangan. Pada tabel teknis halaman 4, kondisi dalam pipa dan di udara bebas menghasilkan rating arus yang berbeda.
Hal ini penting karena pemilihan kabel EV charger tidak boleh hanya menggunakan logika:
“32 ampere berarti pasti kabel 4 mm².”
Metode pemasangan kabel sangat berpengaruh.
Kabel di dalam conduit, cable tray, area panas, instalasi berkelompok, atau jalur underground dapat memiliki kondisi termal berbeda. Ampacity pada dasarnya dipengaruhi keseimbangan panas konduktor dan kemampuan lingkungan membuang panas.
Apakah Kabel Grounding Harus Sama Besar dengan Kabel Fase?
Tidak selalu dalam seluruh kondisi.
Namun, untuk teknisi pemula, jangan memperkecil ukuran PE hanya berdasarkan perkiraan.
Misalnya:
Fase 6 mm² → PE 1,5 mm² karena “grounding tidak membawa arus normal”.
Cara berpikir tersebut berbahaya.
Memang benar PE pada kondisi normal tidak dirancang membawa arus beban seperti kabel fase. Tetapi ketika terjadi gangguan, konduktor proteksi harus mampu menjalankan fungsi keselamatannya.
Karena itu, ukuran PE harus mengikuti metode penentuan protective conductor yang sesuai standar instalasi.
Untuk proyek EV charger, periksa pula manual produsen EVSE. Beberapa charger memiliki persyaratan terminal, konfigurasi suplai, dan sistem pembumian tertentu.
NYA atau NYY untuk Kabel Grounding EV Charger?
Pertanyaan berikutnya adalah:
Lebih baik menggunakan NYA atau NYY untuk grounding?
Jawabannya tergantung lokasi pemasangan.
Kabel NYA
NYA merupakan kabel tembaga dengan isolasi PVC.
Dalam katalog Eterna, NYA ditujukan antara lain untuk instalasi dalam ruang kering, instalasi tetap dalam pipa, dan wiring panel sesuai regulasi yang berlaku.
NYA dapat digunakan sebagai konduktor proteksi pada aplikasi yang sesuai, tetapi perlu mempertimbangkan perlindungan mekanis.
Jika jalur kabel berada di area terbuka, rawan benturan, atau langsung bersentuhan dengan lingkungan luar, pemasangan harus dirancang dengan benar.
Kabel NYY
NYY memiliki isolasi dan outer sheath sehingga lebih cocok untuk berbagai aplikasi fixed wiring yang membutuhkan perlindungan lebih baik terhadap lingkungan.
Dokumen teknis kabel yang tersedia menjelaskan NYY sebagai kabel tembaga berisolasi dan berselubung PVC untuk layanan 0,6/1 kV serta digunakan pada instalasi tetap, termasuk aplikasi outdoor dan underground sesuai metode instalasinya.
Untuk jalur dari panel menuju area ground rod yang melewati area outdoor, pemilihan kabel perlu mempertimbangkan:
kelembapan;
paparan cuaca;
risiko benturan;
jalur conduit;
kemungkinan korosi terminal;
metode penanaman kabel.
Bukan sekadar memilih kabel yang paling murah.
Berapa Ukuran Ground Rod untuk EV Charger?
Ground rod atau elektroda batang merupakan salah satu metode elektroda pembumian yang umum digunakan.
Di Indonesia, ukuran yang sering ditemukan antara lain:
diameter 5/8 inci;
panjang 1,5 meter;
panjang 2,4 meter;
panjang 3 meter.
Lalu muncul pertanyaan:
Apakah ground rod 5/8 inci Ă— 1,5 meter cukup untuk EV charger?
Jawaban teknisnya adalah:
Tidak bisa ditentukan hanya dari ukuran batang.
Ground rod 5/8 inci Ă— 1,5 meter dapat menghasilkan nilai pembumian yang baik pada satu lokasi, tetapi hasilnya bisa berbeda di lokasi lain.
Mengapa?
Karena resistansi elektroda dipengaruhi oleh kondisi tanah.
Jenis Tanah Sangat Memengaruhi Grounding
Tanah bukan konduktor dengan karakteristik yang sama di setiap daerah.
Beberapa faktor yang memengaruhi sistem pembumian adalah:
kadar air tanah;
jenis tanah;
kepadatan tanah;
kedalaman elektroda;
temperatur;
kandungan mineral;
musim hujan dan kemarau;
jarak antar elektroda.
Tanah lembap umumnya memiliki karakteristik berbeda dibanding tanah berbatu atau tanah sangat kering.
Karena itu, memasang ground rod dengan ukuran yang sama di Malang dan Batam belum tentu menghasilkan nilai resistansi yang sama.
Begitu pula instalasi di Banyuwangi, Gresik, Kediri, atau Kalimantan Selatan.
Inilah alasan mengapa teknisi tidak seharusnya berkata:
“Pakai rod 1,5 meter pasti aman.”
Yang benar adalah:
Pasang sistem pembumian berdasarkan desain, kemudian ukur hasil aktualnya.
Berapa Nilai Tahanan Grounding yang Ideal untuk EV Charger?
Pertanyaan mengenai angka grounding sering menghasilkan jawaban sederhana:
“Harus di bawah 5 ohm.”
Angka tersebut memang sangat populer dalam praktik instalasi Indonesia. PUIL merupakan acuan penting instalasi listrik Indonesia, dan PUIL 2020 terdiri dari seri SNI 0225:2020 yang memperbarui PUIL 2011.
Namun, untuk desain EV charger, teknisi sebaiknya tidak menggunakan satu angka universal tanpa melihat sistem pembumian dan perangkat proteksi.
Nilai yang dapat diterima perlu dievaluasi bersama:
sistem TT, TN, atau konfigurasi pembumian lainnya;
karakteristik RCD;
persyaratan automatic disconnection;
manual EVSE;
desain instalasi;
regulasi yang berlaku.
Dalam praktik lapangan Indonesia, target resistansi pembumian rendah—sering diarahkan di bawah 5 Ω untuk instalasi umum—merupakan target konservatif yang banyak digunakan. Namun hasil akhir tetap harus dinilai berdasarkan desain sistem dan standar yang diterapkan.
Untuk EV charger, prinsip sederhananya:
semakin rendah resistansi pembumian secara terkontrol, umumnya semakin baik untuk sistem grounding.
Tetapi jangan mengejar angka dengan metode sembarangan.
Grounding harus diukur.
Bukan ditebak.
Cara Mengukur Grounding EV Charger
Alat yang umum digunakan adalah earth resistance tester atau earth tester.
Salah satu metode pengukuran adalah metode tiga titik atau fall-of-potential, tergantung alat dan kondisi instalasi.
Secara sederhana, teknisi menggunakan:
elektroda grounding yang diuji;
elektroda bantu potensial;
elektroda bantu arus;
earth resistance tester.
Alat kemudian digunakan untuk mengevaluasi resistansi sistem pembumian.
Kesalahan umum adalah mengukur grounding menggunakan multimeter biasa dengan cara:
fase ke ground = sekitar 220 V, berarti grounding bagus.
Tidak.
Pengukuran tegangan menggunakan multimeter bukan pengganti pengukuran tahanan elektroda pembumian.
Tegangan terlihat normal belum membuktikan nilai resistansi grounding memenuhi desain.
Bagaimana Jika Nilai Grounding Masih Tinggi?
Misalnya setelah pemasangan satu ground rod, hasil pengukuran masih terlalu tinggi untuk target desain.
Apa yang harus dilakukan?
1. Menambah Kedalaman Elektroda
Elektroda dapat diarahkan mencapai lapisan tanah dengan karakteristik lebih baik.
Namun, hasilnya tetap perlu diverifikasi dengan pengukuran.
2. Menambah Ground Rod
Beberapa elektroda dapat digunakan dalam sistem pembumian.
Tetapi jangan menancapkan banyak rod terlalu berdekatan tanpa perhitungan.
Zona pengaruh elektroda dapat saling berinteraksi sehingga penambahan batang tidak selalu memberikan penurunan resistansi sebesar yang dibayangkan.
3. Memperbaiki Jarak Antar Ground Rod
Jarak elektroda perlu dirancang agar sistem bekerja lebih efektif.
4. Memeriksa Sambungan
Terminal yang longgar atau korosi dapat menurunkan kualitas sistem.
Periksa:
grounding clamp;
lug kabel;
baut;
terminal PE;
sambungan pada PE bar.
5. Mengevaluasi Kondisi Tanah
Pada lokasi dengan resistivitas tanah tinggi, desain elektroda mungkin membutuhkan pendekatan berbeda.
Karena itu, grounding adalah pekerjaan engineering, bukan hanya pekerjaan menancapkan batang tembaga.
Apakah EV Charger Perlu Ground Rod Sendiri?
Tidak selalu.
Jika sebuah gedung sudah memiliki sistem pembumian utama yang dirancang dan diuji dengan baik, EV charger dapat diintegrasikan ke sistem proteksi instalasi sesuai desain.
Membuat ground rod terpisah secara sembarangan justru dapat menimbulkan persoalan baru apabila terjadi perbedaan potensial antara sistem pembumian.
Untuk rumah, hotel, rumah sakit, atau pabrik, teknisi perlu memeriksa:
main earthing terminal;
PE bar;
continuity protective conductor;
sistem pembumian existing;
hasil earth resistance test;
koordinasi RCD;
manual EV charger.
Jangan langsung mengambil keputusan:
“EV charger wajib punya satu rod sendiri.”
Yang dibutuhkan adalah sistem pembumian yang benar.
Contoh Grounding EV Charger di Rumah, Hotel, Rumah Sakit, dan Pabrik
Instalasi EV Charger Rumah
Misalnya rumah memasang AC wall charger 7 kW sekitar 32 A satu fasa.
Sirkuit charger sebaiknya dirancang sebagai dedicated circuit dengan kabel, proteksi arus lebih, proteksi residual current, dan PE yang sesuai.
Untuk titik AC EV charging, IEC 60364-7-722 mensyaratkan perlindungan individual dengan RCD berarus residual tidak melebihi 30 mA. Untuk Mode 3, perlindungan terhadap komponen DC residual juga perlu diperhatikan melalui Type B atau Type A/F bersama 6 mA RDC-DD sesuai konfigurasi EVSE.
EV Charger Hotel
Hotel mungkin memiliki empat hingga sepuluh titik charging.
Kesalahan terbesar adalah memperlakukan seluruh charger seperti stop kontak biasa.
Teknisi perlu mempertimbangkan:
panel distribusi EV;
individual protection;
PE bar;
load management;
demand factor;
kapasitas transformer;
sistem grounding gedung.
EV Charger Rumah Sakit
Rumah sakit memiliki sistem kelistrikan yang lebih kompleks.
Grounding EV charger harus dievaluasi agar tidak dirancang secara terisolasi tanpa melihat sistem pembumian fasilitas.
Koordinasi dengan sistem distribusi, genset, ATS, panel utama, dan earthing existing menjadi penting.
EV Charger Gedung Komersial
Pada mall atau gedung perkantoran, EV charger sering dipasang di basement.
Panjang kabel feeder, voltage drop, routing cable tray, proteksi mekanis, fire compartment, dan continuity PE perlu diperhatikan.
EV Charger Pabrik
Pabrik dapat memiliki motor besar, inverter, VFD, mesin produksi, dan beban non-linear.
Instalasi EV charger harus dievaluasi bersama kondisi jaringan existing.
Jangan hanya mencari panel kosong kemudian menyambungkan charger.
Perlu diperiksa:
kapasitas panel;
spare feeder;
arus hubung singkat;
sistem pembumian;
koordinasi proteksi;
harmonic environment;
kapasitas transformator.
Kesalahan Grounding EV Charger yang Sering Terjadi
Kesalahan paling umum bukan selalu penggunaan komponen murah.
Sering kali masalah terjadi karena desain terlalu disederhanakan.
Beberapa contoh adalah:
kabel PE terlalu kecil tanpa perhitungan;
ground rod dipasang tanpa pengukuran;
menganggap netral sama dengan grounding;
menghubungkan N dan PE sembarangan di panel charger;
sambungan grounding hanya dililit;
menggunakan multimeter untuk menyimpulkan tahanan grounding;
memasang ground rod baru tanpa memahami sistem existing;
tidak membaca manual EVSE;
fokus pada MCB tetapi mengabaikan RCD dan PE.
Netral dan PE memiliki fungsi berbeda.
Jangan membuat jumper N-PE di panel EV charger hanya karena charger menunjukkan grounding fault.
Jika EVSE menampilkan error, cari penyebab instalasinya.
Jangan menghilangkan sistem keselamatan untuk memaksa charger bekerja.
Toko Listrik 51 Menyediakan Instalasi EV Charger
Instalasi EV charger bukan hanya pekerjaan memasang wall charger ke dinding.
Sebelum instalasi, sistem listrik perlu dievaluasi dari sisi daya, kabel, proteksi MCB atau MCCB, RCCB/RCBO, grounding, panel EV charger, dan kebutuhan jalur dedicated circuit.
Toko Listrik 51 Menyediakan Instalasi EV Charger untuk kebutuhan rumah, gedung, hotel, area komersial, hingga kebutuhan industri.
Toko Listrik 51 melayani kebutuhan dari Malang, Gresik, Jogja, Kediri, Maluku Utara, Batam, Kalimantan Selatan, Banyuwangi, Probolinggo, dan Tulungagung.
Alamat:
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118
Telepon / WhatsApp:
085168615016
Untuk instalasi EV charger, pendekatan kami bukan sekadar mencari komponen yang “bisa menyala”.
Sistem perlu dirancang agar aman, mudah diperiksa, dan sesuai dengan kebutuhan charger serta instalasi listrik existing.
FAQ Grounding EV Charger
1. Apakah EV charger wajib menggunakan grounding?
EV charger membutuhkan sistem protective earthing sesuai desain instalasi dan persyaratan EVSE. PE merupakan bagian penting dari proteksi terhadap gangguan listrik. Persyaratan instalasi EV secara khusus dibahas dalam IEC 60364-7-722.
2. Apakah ground rod 5/8 inci Ă— 1,5 meter cukup?
Belum tentu. Ukuran tersebut dapat digunakan sebagai salah satu konfigurasi elektroda, tetapi hasil akhirnya dipengaruhi kondisi tanah dan desain pembumian. Nilai resistansi harus diukur menggunakan earth resistance tester.
3. Berapa ukuran kabel grounding untuk EV charger 7 kW?
Jangan memilih ukuran PE hanya berdasarkan daya 7 kW. Ukuran protective conductor perlu dievaluasi berdasarkan konduktor fase, material, metode pemasangan, dan persyaratan instalasi. Untuk charger sekitar 32 A, kabel daya pun harus dipilih berdasarkan ampacity aktual dan metode instalasinya.
4. Apakah RCCB bisa menggantikan grounding?
Tidak. RCD/RCCB dan grounding memiliki fungsi berbeda tetapi saling berkaitan dalam sistem proteksi. IEC 60364-7-722 mensyaratkan additional protection dengan RCD untuk titik koneksi AC EV.
5. Apakah netral boleh disambungkan ke grounding agar EV charger bekerja?
Jangan membuat sambungan N-PE sembarangan di panel charger. Jika EVSE menunjukkan grounding fault, sistem pembumian dan konfigurasi suplai harus diperiksa. Jumper N-PE yang tidak sesuai dapat menimbulkan masalah keselamatan dan gangguan pada perangkat proteksi.
Kesimpulan
Grounding ideal untuk EV charger tidak ditentukan hanya dari panjang ground rod.
Ground rod 5/8 inci Ă— 1,5 meter belum tentu cukup.
Kabel grounding 6 mm² belum tentu otomatis benar untuk semua charger.
Dan nilai 5 ohm tidak seharusnya digunakan sebagai satu-satunya dasar desain tanpa memahami sistem pembumian.
Instalasi yang baik harus melihat PE, ukuran kabel, ground rod, kondisi tanah, sistem pembumian existing, RCD, proteksi arus lebih, dan persyaratan EVSE secara keseluruhan.
Prinsip paling penting adalah sederhana:
Jangan menebak kualitas grounding dari bentuk instalasinya. Ukur dan verifikasi.
Karena dalam sistem EV charging, grounding bukan aksesori tambahan.
Grounding adalah bagian dari sistem keselamatan.
Jangan Lewatkan Artikel Ini!
Untuk memperkuat internal linkage SEO Toko Listrik 51, artikel ini sebaiknya dihubungkan dengan topik:
RCCB Type A vs Type AC untuk EV Charger: Mana yang Lebih Aman?
Berapa Daya Listrik Rumah yang Dibutuhkan untuk EV Charger?
Slow Charging vs Fast Charging Mobil Listrik
MCB, RCCB, dan RCBO untuk EV Charger: Apa Perbedaannya?
SPD untuk EV Charger: Apakah Wajib Dipasang?
Ukuran Kabel EV Charger 16A dan 32A
Cara Mengukur Tahanan Grounding dengan Earth Tester
Panel EV Charger: Komponen dan Sistem Proteksi yang Dibutuhkan
