Apa Fungsi Busbar Tembaga pada Panel Listrik?
Apa Fungsi Busbar Tembaga pada Panel Listrik?
Pendahuluan

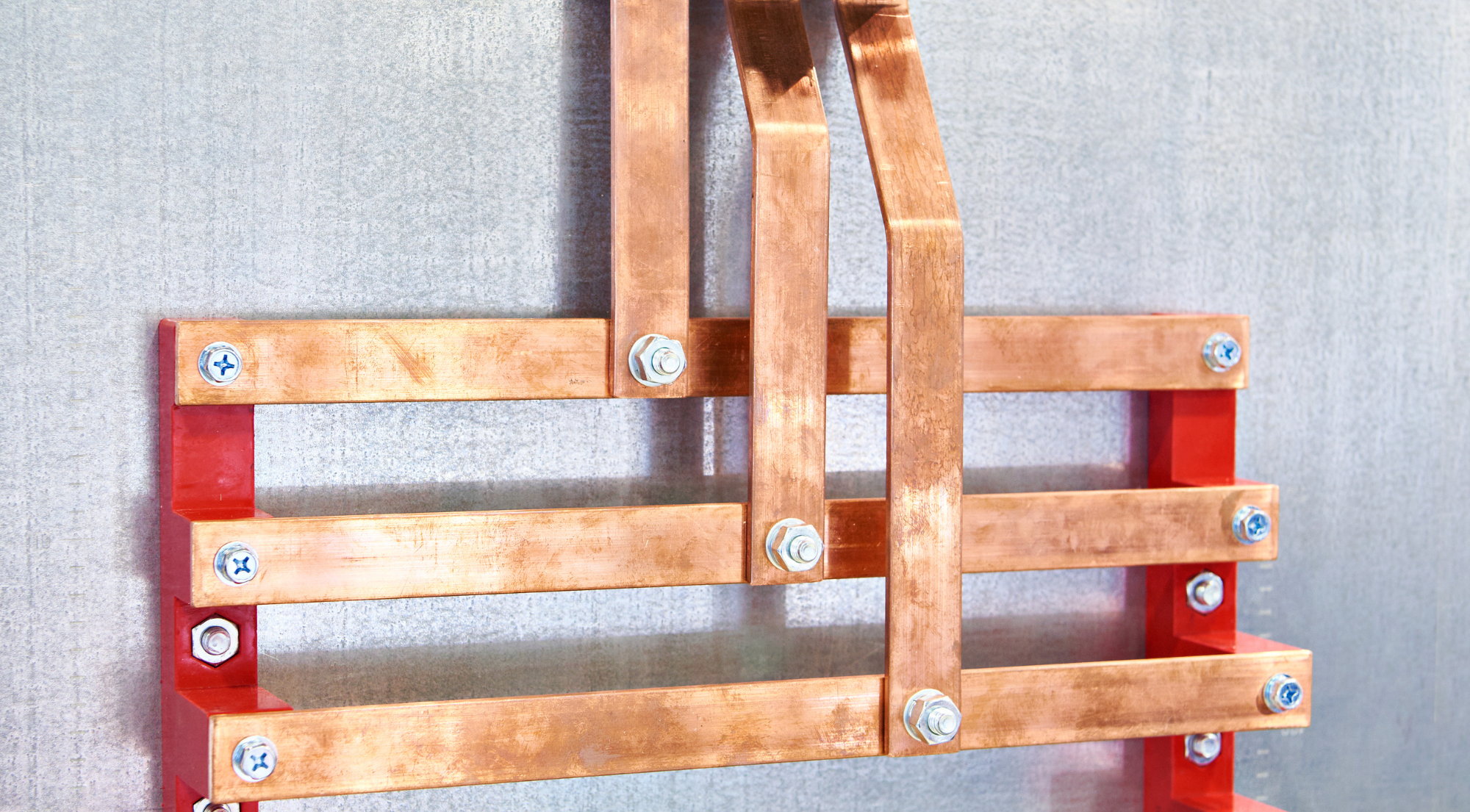

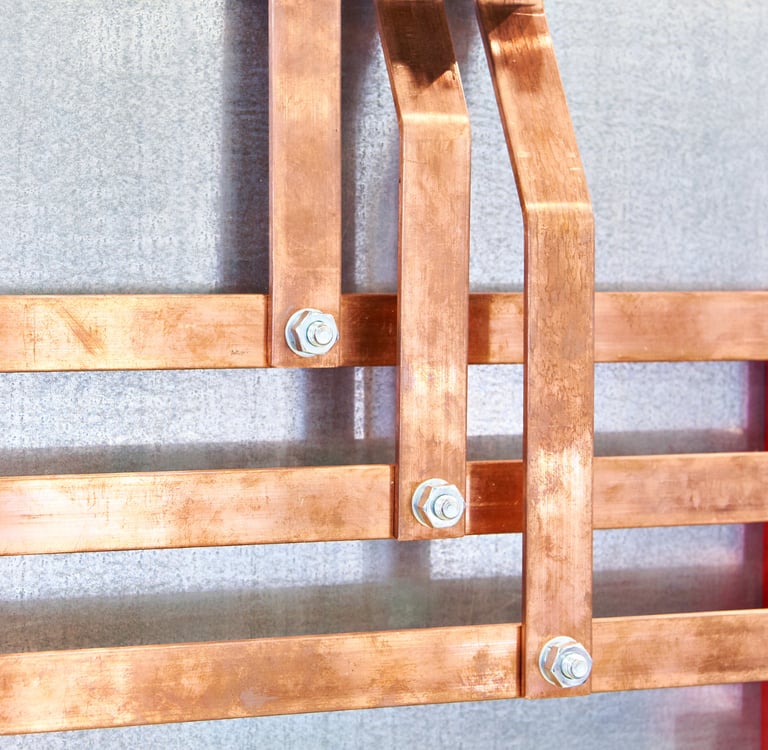

Ketika membuka sebuah panel listrik industri, Anda akan menemukan komponen berupa batang logam berwarna tembaga yang tersusun rapi dan terhubung ke berbagai MCCB, ACB, atau perangkat distribusi lainnya. Komponen tersebut disebut busbar tembaga.
Meski terlihat sederhana, busbar merupakan salah satu komponen paling penting dalam sistem distribusi tenaga listrik. Tanpa busbar yang dirancang dengan benar, distribusi daya menjadi tidak efisien, panel cepat panas, bahkan berpotensi menyebabkan gangguan operasional atau kebakaran.
Pada artikel ini, kita akan membahas secara lengkap fungsi busbar tembaga pada panel listrik, cara kerjanya, alasan penggunaan tembaga, ukuran yang umum digunakan, hingga aplikasinya pada berbagai sektor seperti pabrik, rumah sakit, hotel, gedung komersial, dan fasilitas industri.
Apa Itu Busbar Tembaga?
Busbar adalah penghantar listrik berbentuk batang atau strip logam yang digunakan untuk menyalurkan dan mendistribusikan arus listrik dalam panel distribusi.
Pada panel listrik modern, busbar biasanya dibuat dari tembaga karena memiliki konduktivitas listrik yang sangat tinggi sehingga mampu mengalirkan arus besar dengan rugi-rugi daya yang rendah.
Secara sederhana, jika kabel diibaratkan sebagai jalan kecil menuju rumah-rumah, maka busbar adalah jalan tol utama yang mendistribusikan energi ke berbagai jalur distribusi di dalam panel.
Fungsi Utama Busbar Tembaga pada Panel Listrik
1. Menyalurkan Arus Listrik Berkapasitas Besar
Fungsi utama busbar adalah menghantarkan arus listrik dari sumber daya menuju berbagai beban atau feeder.
Pada panel:
LVMDP (Low Voltage Main Distribution Panel)
MDP (Main Distribution Panel)
SDP (Sub Distribution Panel)
Panel Kapasitor Bank
Panel ATS AMF
Panel MCC
Busbar menjadi jalur utama distribusi daya.
Karena luas penampangnya besar, busbar mampu membawa arus ratusan hingga ribuan ampere dengan aman. Dalam praktik industri, busbar tembaga dapat digunakan untuk kapasitas mulai sekitar 50A hingga lebih dari 3200A tergantung ukuran dan konfigurasi.
2. Membagi Daya ke Banyak Circuit
Busbar memungkinkan satu sumber listrik dibagi ke banyak outgoing feeder.
Contohnya:
Satu incoming ACB 1600A dapat mendistribusikan daya menuju:
Panel lift
Panel pompa
Panel HVAC
Panel penerangan
Panel genset
Panel produksi
Tanpa busbar, setiap koneksi harus menggunakan kabel besar yang rumit, mahal, dan memakan banyak ruang.
3. Mengurangi Kerugian Daya (Power Loss)
Semua penghantar listrik memiliki hambatan (resistansi).
Semakin kecil resistansi:
Semakin kecil panas yang dihasilkan
Semakin rendah rugi-rugi daya
Semakin efisien sistem distribusi
Tembaga memiliki resistansi yang jauh lebih rendah dibanding banyak material lainnya sehingga menjadi pilihan utama untuk panel listrik industri.
4. Meningkatkan Keandalan Sistem
Busbar yang dirancang dengan baik mampu:
Menahan arus beban tinggi
Menahan arus hubung singkat (short circuit)
Menjaga kestabilan distribusi daya
Mengurangi titik sambungan
Semakin sedikit sambungan listrik, semakin kecil kemungkinan terjadi overheating atau loose connection.
5. Mempermudah Perawatan dan Pengembangan Panel
Busbar membuat panel lebih rapi dan terorganisir.
Keuntungannya:
Mudah melakukan inspeksi
Mudah menambah feeder baru
Mudah melakukan penggantian MCCB
Waktu maintenance lebih cepat
Inilah alasan hampir semua panel distribusi modern menggunakan sistem busbar.
Mengapa Busbar Menggunakan Tembaga?
Konduktivitas Sangat Tinggi
Tembaga termasuk material penghantar listrik terbaik yang digunakan secara komersial.
Keunggulannya:
Hambatan rendah
Tegangan jatuh lebih kecil
Efisiensi tinggi
Tahan Korosi
Busbar tembaga memiliki ketahanan korosi yang baik sehingga umur pakainya sangat panjang.
Dengan perawatan yang tepat, busbar dapat digunakan puluhan tahun tanpa mengalami penurunan performa signifikan.
Kekuatan Mekanis Tinggi
Saat terjadi gangguan hubung singkat, timbul gaya elektromagnetik yang sangat besar.
Busbar tembaga memiliki kekuatan mekanis yang mampu menahan tekanan tersebut lebih baik dibanding penghantar fleksibel biasa.
Mudah Dibentuk
Busbar dapat:
Dibor
Ditekuk
Dipotong
Dilapisi timah (tin plated)
Sehingga memudahkan proses fabrikasi panel custom.
Bagaimana Cara Kerja Busbar dalam Panel Listrik?
Secara sederhana:
Daya masuk dari PLN atau genset.
Daya melewati ACB atau MCCB utama.
Arus dialirkan ke busbar utama.
Busbar mendistribusikan energi ke berbagai MCCB outgoing.
Dari MCCB, daya diteruskan melalui kabel menuju beban.
Alur ini membuat distribusi daya menjadi lebih aman dan efisien dibanding menggunakan kabel besar sebagai penghubung utama.
Ukuran Busbar Tembaga yang Umum Digunakan
Pemilihan ukuran busbar bergantung pada kapasitas arus yang akan dilewatkan.
Berikut contoh ukuran yang umum digunakan dalam industri:
Ukuran Busbar - Luas Penampang - Kapasitas Arus
10 x 3 mm - 30 mm² ±50A
15 x 3 mm - 45 mm² ±80A
20 x 3 mm - 60 mm² ±100A
20 x 5 mm - 100 mm² ±160A
25 x 5 mm - 125 mm² ±200A
30 x 5 mm - 150 mm² ±250A
Untuk aplikasi industri besar, ukuran yang umum digunakan antara lain:
Arus Ukuran Busbar
400A - 50 x 5 mm
630A - 80 x 5 mm
800A - 100 x 5 mm
1600A - 100 x 10 mm
3200A - Double 100 x 10 mm
Perlu diingat bahwa kapasitas arus juga dipengaruhi oleh:
Ventilasi panel
Suhu lingkungan
Jarak antar fase
Posisi pemasangan
Jumlah busbar paralel
Busbar vs Kabel: Mana yang Lebih Baik?
AspekBusbarKabelKapasitas ArusSangat tinggiTerbatasPendinginanLebih baikLebih sulitKerapian PanelSangat rapiLebih kompleksPerawatanMudahLebih sulitEkspansi SistemMudahRelatif rumitBiaya AwalLebih tinggiLebih rendah
Karena alasan tersebut, hampir semua panel distribusi berkapasitas besar menggunakan busbar sebagai penghantar utama.
Contoh Penggunaan Busbar di Berbagai Industri
Pabrik dan Industri Manufaktur
Pabrik membutuhkan distribusi daya besar untuk:
Mesin produksi
Motor induksi
Conveyor
Kompresor
Furnace
Busbar menjadi tulang punggung distribusi daya dari LVMDP menuju seluruh area produksi.
Rumah Sakit
Rumah sakit memerlukan pasokan listrik yang stabil untuk:
ICU
Ruang operasi
MRI
CT Scan
Sistem UPS
Busbar membantu menjaga distribusi daya tetap andal dan aman.
Hotel
Pada hotel, busbar digunakan untuk:
Chiller
Lift
Pompa air
Penerangan
HVAC
Karena banyaknya panel distribusi yang saling terhubung, penggunaan busbar menjadi solusi yang efisien.
Gedung Perkantoran dan Mall
Gedung komersial memiliki banyak beban listrik yang tersebar.
Busbar mempermudah distribusi daya dari panel utama ke:
Tenant
Food court
Eskalator
Sistem pendingin
Penerangan umum
Data Center
Data center membutuhkan keandalan listrik yang sangat tinggi.
Busbar digunakan karena:
Efisien
Mudah dipelihara
Mampu membawa arus besar
Mendukung ekspansi sistem di masa depan
Risiko Jika Ukuran Busbar Tidak Sesuai
Pemilihan busbar yang terlalu kecil dapat menyebabkan:
Overheating
Penurunan tegangan
Kerusakan isolator
MCCB sering trip
Umur panel lebih pendek
Risiko kebakaran
Karena itu perhitungan busbar harus mempertimbangkan:
Arus beban aktual
Faktor pertumbuhan beban
Temperatur lingkungan
Standar IEC dan PUIL
Kemampuan hubung singkat
Solusi Panel Listrik dan Busbar Tembaga dari Toko Listrik 51
Toko Listrik 51 menyediakan solusi lengkap untuk kebutuhan panel listrik industri dan komersial di Malang, Surabaya, dan seluruh Jawa Timur.
Layanan yang tersedia meliputi:
Fabrikasi Panel LVMDP
Panel MDP dan SDP
Panel ATS AMF
Panel Kapasitor Bank
Panel MCC Motor Control Center
Busbar Tembaga Custom
Jasa Perakitan dan Pengujian Panel
Setiap panel dirancang berdasarkan kebutuhan aktual pelanggan sehingga ukuran busbar, MCCB, kabel, dan sistem proteksi dapat bekerja secara optimal.
FAQ
1.Apakah semua panel listrik menggunakan busbar?
Tidak. Panel kecil dengan arus rendah sering menggunakan kabel. Namun panel distribusi industri umumnya menggunakan busbar karena lebih aman dan efisien.
2.Mengapa busbar lebih sering menggunakan tembaga daripada aluminium?
Karena tembaga memiliki konduktivitas lebih tinggi, ukuran lebih kompak, dan sambungan listrik lebih andal.
3.Berapa kapasitas arus busbar 25 x 5 mm?
Secara umum sekitar 200A dalam kondisi panel normal dengan ventilasi yang baik.
4.Apakah busbar bisa digunakan untuk arus di atas 1000A?
Bisa. Bahkan banyak panel industri menggunakan busbar 1600A, 2500A, hingga 3200A dengan konfigurasi multiple busbar per fase.
5.Apa akibat busbar terlalu kecil?
Busbar akan cepat panas, mengalami penurunan efisiensi, mempercepat kerusakan komponen panel, dan meningkatkan risiko gangguan listrik.
Kesimpulan
Busbar tembaga merupakan komponen vital dalam panel listrik yang berfungsi sebagai penghantar dan distributor daya utama. Dibandingkan penggunaan kabel besar, busbar menawarkan kapasitas arus lebih tinggi, efisiensi yang lebih baik, instalasi yang rapi, serta kemudahan perawatan.
Baik pada pabrik, rumah sakit, hotel, gedung komersial, maupun data center, busbar berperan penting dalam menjaga sistem distribusi listrik tetap aman dan andal. Oleh karena itu, pemilihan ukuran, material, dan desain busbar harus dilakukan secara tepat agar panel listrik mampu bekerja optimal selama bertahun-tahun.
