Kabel NYAF: Fungsi, Kelebihan, Ukuran, dan Aplikasinya

5/6/20264 min read

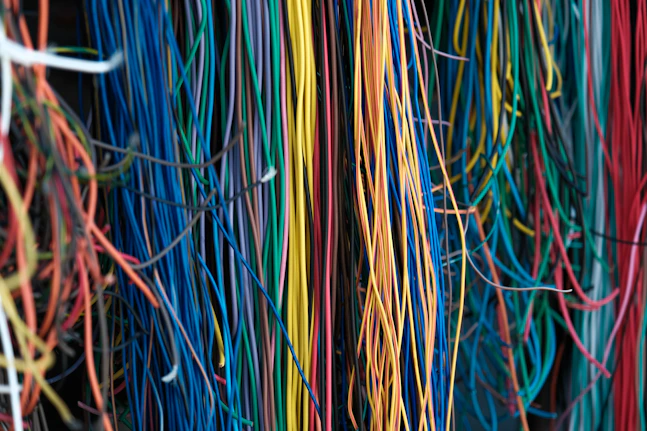

Saat membuka panel listrik atau melihat instalasi kontrol mesin industri, Anda mungkin menemukan kabel berwarna-warni dengan serabut tembaga yang sangat lentur. Kabel tersebut umumnya adalah kabel NYAF.

Dibandingkan kabel NYA atau NYM, kabel NYAF memiliki karakteristik yang jauh lebih fleksibel sehingga menjadi pilihan utama untuk pengkabelan di dalam panel listrik, mesin produksi, hingga sistem otomasi industri.

Sayangnya, masih banyak orang yang belum memahami kapan kabel NYAF boleh digunakan, kapan tidak boleh digunakan, serta bagaimana memilih ukuran yang tepat.

Pada artikel ini, Anda akan mempelajari secara lengkap mengenai kabel NYAF, mulai dari pengertian, spesifikasi, fungsi, kelebihan, kekurangan, hingga contoh penggunaannya di rumah, gedung, hotel, rumah sakit, dan pabrik.

Apa Itu Kabel NYAF?

Kabel NYAF merupakan kabel listrik dengan:

Konduktor tembaga serabut (flexible copper conductor)
Isolasi PVC
Tegangan kerja hingga 450/750 Volt
Tidak memiliki selubung luar (sheath)

Huruf pada kode NYAF memiliki arti:

N = Mengacu pada standar kabel
Y = Isolasi PVC
A = Konduktor tunggal (single core)
F = Flexible (tembaga serabut)

Karena menggunakan konduktor serabut, kabel ini jauh lebih lentur dibandingkan kabel NYA yang menggunakan inti tunggal (solid conductor).

Spesifikasi Kabel NYAF

Secara umum kabel NYAF memiliki karakteristik berikut.

Karena hanya memiliki satu lapis isolasi, kabel NYAF tidak boleh dipasang terbuka tanpa perlindungan mekanis.

Fungsi Kabel NYAF

Kabel NYAF dirancang untuk aplikasi yang membutuhkan fleksibilitas tinggi.

Beberapa fungsi utamanya meliputi:

Wiring panel listrik
Panel distribusi
Panel kontrol motor
Panel ATS AMF
Panel kapasitor bank
Panel PLC
Mesin produksi
Mesin CNC
Conveyor
Robot industri
Sistem otomasi

Karena mudah ditekuk, proses instalasi menjadi lebih cepat dan rapi dibandingkan menggunakan kabel inti tunggal.

Mengapa Kabel NYAF Sangat Fleksibel?

Perbedaannya terletak pada konduktor.

Kabel NYA

Menggunakan satu batang tembaga utuh (solid).

Akibatnya:

lebih kaku
sulit dibelokkan
mudah patah bila sering ditekuk

Kabel NYAF

Menggunakan puluhan hingga ratusan serabut tembaga kecil.

Keuntungannya:

mudah mengikuti jalur kabel
mudah masuk cable duct
tidak mudah putus akibat getaran
cocok untuk panel listrik

Inilah alasan hampir seluruh panel maker profesional menggunakan kabel NYAF.

Kelebihan Kabel NYAF

1. Sangat Fleksibel

Inilah keunggulan terbesar NYAF.

Teknisi dapat membuat jalur kabel lebih rapi bahkan pada ruang panel yang sempit.

2. Instalasi Lebih Cepat

Karena mudah dibentuk, waktu pengerjaan panel menjadi lebih singkat.

Hal ini sangat membantu ketika membuat panel dengan ratusan titik koneksi.

3. Cocok untuk Getaran Mesin

Pada mesin produksi, kabel sering mengalami getaran.

Konduktor serabut mampu menahan getaran lebih baik dibanding kabel solid.

4. Mudah Masuk Terminal

Dengan penggunaan cable ferrule, kabel NYAF dapat dipasang ke terminal dengan sangat rapi.

5. Penampilan Lebih Profesional

Panel listrik dengan kabel NYAF biasanya terlihat:

lebih rapi
lebih mudah ditelusuri
lebih mudah maintenance

Kekurangan Kabel NYAF

Walaupun memiliki banyak kelebihan, kabel NYAF juga memiliki beberapa keterbatasan.

Tidak Boleh Dipasang Terbuka

Karena hanya memiliki satu lapisan isolasi, kabel harus berada di:

conduit
duct
cable tray tertutup
panel listrik

Memerlukan Ferrule

Untuk hasil terbaik, ujung kabel sebaiknya dipasang ferrule sebelum masuk terminal.

Hal ini membuat koneksi lebih kuat dan mengurangi risiko serabut tembaga terpotong saat dikencangkan.

Tidak Cocok untuk Instalasi Bawah Tanah

Jika membutuhkan kabel yang ditanam langsung di tanah, gunakan kabel seperti NYY yang memiliki selubung luar tambahan sehingga lebih tahan terhadap kondisi lingkungan dan perlindungan mekanis.

Ukuran Kabel NYAF yang Paling Sering Digunakan

Berikut ukuran yang umum tersedia di pasaran.

Pemilihan ukuran kabel harus disesuaikan dengan arus beban, metode pemasangan, suhu lingkungan, dan standar instalasi yang berlaku.

Perbedaan Kabel NYAF dengan NYA, NYM, dan NYY

Secara sederhana:

NYAF → wiring panel
NYA → instalasi dalam pipa
NYM → instalasi bangunan
NYY → instalasi luar ruangan dan underground

Contoh Aplikasi Kabel NYAF

Industri

Digunakan pada:

Panel MCC
Panel PLC
Mesin produksi
Conveyor
Robot otomatis

Gedung Perkantoran

Digunakan untuk:

Panel LVMDP
Panel SDP
Panel distribusi
Sistem Building Automation System (BAS)

Rumah Sakit

Banyak digunakan pada:

Panel UPS
Panel ruang operasi
Panel genset
Panel HVAC
Sistem monitoring listrik

Hotel

Digunakan pada:

Panel distribusi lantai
Panel pompa
Panel lift
Panel chiller
Sistem kontrol pencahayaan

Rumah Tinggal

Walaupun lebih banyak digunakan di dunia industri, kabel NYAF juga sering dipakai untuk:

Panel MCB rumah
Box distribusi
Panel pompa air
Panel EV Charger
Panel genset rumah

Tips Memilih Kabel NYAF

Sebelum membeli kabel NYAF, perhatikan beberapa hal berikut.

Pilih ukuran sesuai arus beban.
Pastikan konduktor menggunakan tembaga berkualitas.
Gunakan ferrule pada setiap ujung kabel.
Pilih warna kabel sesuai standar instalasi agar memudahkan identifikasi.
Pastikan pemasangan berada di dalam panel, conduit, atau duct agar terlindungi dari kerusakan mekanis.

Solusi Kabel NYAF Berkualitas di Toko Listrik 51

Jika Anda sedang mencari kabel NYAF berkualitas untuk panel listrik, Toko Listrik 51 melayani kebutuhan pelanggan di Malang dan sekitarnya.

Kami menyediakan berbagai kebutuhan instalasi listrik seperti:

Kabel NYAF berbagai ukuran
MCB dan MCCB
RCCB dan RCBO
Busbar tembaga
Terminal block
Cable duct
Cable gland
Panel listrik custom

Tim kami juga siap membantu menentukan ukuran kabel yang sesuai dengan kebutuhan instalasi Anda sehingga lebih aman dan efisien.

Informasi Kontak

📍 Alamat
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

📞 Telepon / WhatsApp
085168615016

Jangan Lewatkan Artikel Ini!

Agar pemahaman Anda semakin lengkap, baca juga artikel berikut:

FAQ

Apakah kabel NYAF boleh ditanam di dalam tembok?

Boleh, tetapi sebaiknya tetap berada di dalam conduit atau pipa pelindung untuk mengurangi risiko kerusakan mekanis.

Apakah kabel NYAF cocok untuk instalasi rumah?

Bisa digunakan pada panel listrik atau box MCB, tetapi untuk instalasi utama rumah umumnya lebih sering digunakan kabel NYM atau NYA sesuai metode pemasangan.

Mengapa kabel NYAF harus menggunakan ferrule?

Ferrule membantu menjaga serabut tembaga tetap menyatu, menghasilkan sambungan yang lebih kuat, rapi, dan mengurangi risiko serabut terpotong saat terminal dikencangkan.

Apakah kabel NYAF bisa digunakan untuk panel EV Charger?

Ya. Kabel NYAF banyak digunakan sebagai wiring internal panel EV Charger karena fleksibel dan mudah ditata. Untuk jalur dari panel menuju charger, jenis kabel harus disesuaikan dengan lokasi pemasangan dan kapasitas arus.

Berapa umur pakai kabel NYAF?

Apabila dipasang sesuai standar, terlindung dari kerusakan mekanis, serta tidak melebihi kapasitas arus dan temperatur kerja, kabel NYAF dapat digunakan selama puluhan tahun.

Kesimpulan

Kabel NYAF merupakan pilihan terbaik untuk instalasi yang membutuhkan fleksibilitas tinggi, terutama pada panel listrik, sistem kontrol, dan otomasi industri. Konduktor tembaga serabut membuatnya mudah dipasang, tahan terhadap getaran, dan menghasilkan tata letak panel yang lebih rapi. Namun, karena hanya memiliki satu lapis isolasi, kabel ini harus dipasang di dalam panel, conduit, atau pelindung yang sesuai.

Dengan memahami karakteristik, kelebihan, keterbatasan, dan aplikasi kabel NYAF, Anda dapat memilih jenis kabel yang tepat untuk instalasi di rumah, gedung, rumah sakit, hotel, maupun pabrik sehingga sistem kelistrikan menjadi lebih aman, andal, dan mudah dipelihara.
