Pernahkah listrik di rumah tiba-tiba mati saat menyalakan AC, water heater, atau beberapa peralatan sekaligus? Banyak orang mengira penyebabnya adalah gangguan dari PLN, padahal sering kali penyebab utamanya adalah MCB rumah yang bekerja sesuai fungsinya.

MCB (Miniature Circuit Breaker) merupakan salah satu komponen paling penting dalam instalasi listrik. Alat kecil yang berada di dalam box listrik ini bertugas melindungi kabel dan peralatan listrik dari arus berlebih (overload) maupun korsleting (short circuit). Tanpa MCB, risiko kabel terbakar hingga kebakaran akibat listrik akan meningkat drastis.

Sayangnya, masih banyak pemilik rumah yang belum memahami cara kerja MCB, perbedaan ukuran ampere, hingga cara memilih MCB yang benar. Artikel ini akan membahas semuanya secara lengkap, mulai dari dasar hingga contoh penerapan di rumah, gedung, hotel, rumah sakit, dan pabrik.

Apa Itu MCB Rumah?

MCB (Miniature Circuit Breaker) adalah alat pengaman listrik yang secara otomatis memutus aliran listrik ketika terjadi kondisi berbahaya, seperti:

• Beban listrik melebihi kapasitas (overload)

• Hubungan singkat (short circuit)

• Arus yang dapat merusak kabel instalasi

Berbeda dengan sekring (fuse) yang harus diganti setelah putus, MCB dapat digunakan kembali dengan cukup menaikkan tuasnya setelah penyebab gangguan diperbaiki.

Karena sifatnya yang praktis dan lebih aman, hampir seluruh instalasi listrik modern menggunakan MCB sebagai standar pengaman.

Fungsi MCB Rumah

MCB memiliki beberapa fungsi utama.

1. Melindungi Kabel dari Overload

Setiap kabel memiliki kemampuan menghantarkan arus maksimum. Jika arus melebihi batas tersebut, kabel akan menjadi panas.

Semakin besar arus listrik, semakin besar panas yang dihasilkan pada penghantar. Oleh karena itu ukuran kabel dan rating MCB harus disesuaikan agar kabel tetap bekerja dalam batas aman.

MCB akan memutus arus sebelum suhu kabel mencapai tingkat yang berbahaya.

2. Melindungi dari Hubungan Singkat (Short Circuit)

Ketika kabel fase dan netral bersentuhan secara langsung, arus dapat melonjak hingga puluhan bahkan ratusan kali lebih besar dari kondisi normal.

MCB mendeteksi lonjakan ini dan memutus listrik hanya dalam hitungan milidetik.

3. Melindungi Peralatan Elektronik

Peralatan seperti:

• AC

• Kulkas

• Mesin cuci

• Komputer

• TV

• Water heater

akan lebih terlindungi dari gangguan arus berlebih apabila sistem proteksi listrik dirancang dengan benar.

4. Mempermudah Pembagian Sirkuit

Rumah modern biasanya tidak hanya menggunakan satu MCB.

Setiap area dibuat menjadi sirkuit tersendiri, misalnya:

• Lampu

• Stop kontak

• AC

• Water heater

• Pompa air

• EV Charger

Apabila terjadi gangguan pada satu jalur, jalur lainnya tetap berfungsi.

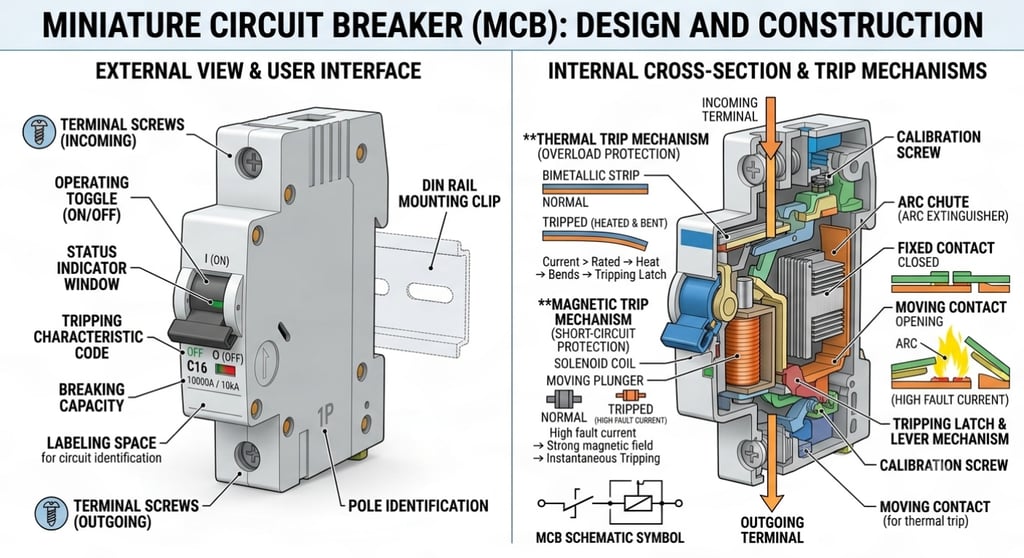

Bagaimana Cara Kerja MCB?

MCB bekerja menggunakan dua mekanisme proteksi.

Thermal Protection

Menggunakan bimetal.

Jika terjadi beban berlebih dalam waktu tertentu, bimetal akan melengkung akibat panas sehingga MCB memutus listrik.

Proteksi ini bekerja pada kondisi overload.

Magnetic Protection

Menggunakan elektromagnet.

Jika terjadi korsleting, arus naik sangat besar sehingga elektromagnet langsung menarik mekanisme pemutus.

Proteksi ini bekerja sangat cepat sehingga kabel tidak sempat mengalami kerusakan serius.

Jenis-Jenis MCB Rumah

Beberapa tipe MCB dibedakan berdasarkan karakteristik trip.

MCB Curve B

Trip pada sekitar 3–5 kali arus nominal.

Cocok untuk:

• Lampu

• Rumah tinggal

• Peralatan elektronik

MCB Curve C

Trip sekitar 5–10 kali arus nominal.

Umumnya digunakan pada:

• AC

• Motor kecil

• Pompa

• Kompresor kecil

MCB Curve D

Trip sekitar 10–20 kali arus nominal.

Biasanya digunakan pada:

• Mesin industri

• Motor besar

• Transformator

Untuk rumah tinggal, tipe B dan C merupakan pilihan yang paling umum.

Ukuran MCB Rumah yang Paling Sering Digunakan

Ukuran MCB harus disesuaikan dengan kapasitas kabel dan beban listrik.

Beberapa ukuran yang umum dijumpai adalah:

Sebagai gambaran praktis, kabel tembaga 2,5 mm² umumnya digunakan hingga sekitar 24 A, sedangkan kabel 4 mm² sekitar 32 A pada kondisi instalasi normal. Karena itu, pemilihan MCB harus selalu mempertimbangkan kemampuan hantar arus kabel, bukan hanya daya peralatan.

Catatan: Nilai di atas adalah panduan umum. Kapasitas aktual dipengaruhi oleh suhu lingkungan, metode pemasangan kabel, jumlah kabel dalam satu jalur, dan standar instalasi yang digunakan.

#Pelajari cara memilih jenis kabel dan ukurannya!

Cara Memilih MCB Rumah yang Tepat

Sesuaikan dengan Kapasitas Kabel

Kesalahan paling umum adalah memasang MCB yang terlalu besar.

Contohnya:

• Kabel 2,5 mm²

• MCB 40A

Pada kondisi tersebut, kabel bisa mengalami panas berlebih sebelum MCB bekerja.

Prinsip yang benar adalah:

MCB melindungi kabel, bukan melindungi alat listrik.

Hitung Total Beban

Misalnya:

• AC 900 Watt

• TV 150 Watt

• Kulkas 200 Watt

• Lampu 300 Watt

• Rice Cooker 400 Watt

Total sekitar:

1.950 Watt

Pada tegangan 220 Volt:

Arus ≈ 9 Ampere

MCB 10A atau 16A dapat dipilih sesuai desain instalasi dan faktor keamanan.

Gunakan Produk Berkualitas

Pilih MCB yang memiliki sertifikasi dan berasal dari produsen terpercaya agar karakteristik trip sesuai spesifikasi.

#Yuk pelajari lebih dalam cara menghitung kebutuhan MCB yang tepat!

Kesalahan yang Sering Terjadi

Hindari beberapa kesalahan berikut.

• Mengganti MCB dengan ukuran lebih besar agar tidak sering trip.

• Menggunakan kabel kecil untuk beban besar.

• Menggabungkan seluruh rumah hanya menggunakan satu MCB.

• Tidak memberi label setiap jalur listrik.

• Membeli MCB tanpa memperhatikan standar kualitas.

Contoh Penggunaan MCB di Berbagai Bangunan

Rumah Tinggal

Biasanya terdiri dari:

• Main MCB

• MCB lampu

• MCB stop kontak

• MCB AC

• MCB pompa

• MCB water heater

Gedung Perkantoran

Menggunakan panel distribusi dengan pembagian:

• Lantai 1

• Lantai 2

• Lift

• AC Central

• Server

• Emergency

Rumah Sakit

Proteksi dibuat lebih rinci karena tidak boleh terjadi gangguan listrik pada:

• ICU

• Ruang operasi

• Laboratorium

• Sistem UPS

• Peralatan medis

Hotel

Setiap area biasanya memiliki panel tersendiri seperti:

• Lobby

• Dapur

• Laundry

• Lift

• Guest Room

• Ballroom

Hal ini memudahkan perawatan tanpa mengganggu operasional seluruh gedung.

Pabrik Industri

Pada industri, MCB digunakan sebagai proteksi untuk:

• Panel distribusi

• Mesin produksi

• Conveyor

• Kompresor

• Motor listrik

• Sistem kontrol

Untuk arus yang lebih besar, proteksi utama umumnya menggunakan MCCB atau ACB, sedangkan MCB dipasang pada sirkuit-sirkuit cabang.

Solusi dari Toko Listrik 51

Apabila Anda sedang membangun rumah baru, melakukan renovasi, atau membutuhkan panel listrik yang aman dan rapi, Toko Listrik 51 siap membantu kebutuhan Anda di wilayah Malang.

Kami menyediakan berbagai kebutuhan instalasi listrik, antara lain:

• MCB berbagai kapasitas

• Box MCB

• Panel distribusi listrik

• Panel MDP & SDP

• MCCB

• Kabel listrik

• Busbar tembaga

• Aksesoris panel listrik

Tim kami juga dapat membantu memberikan rekomendasi pemilihan MCB, ukuran kabel, hingga desain panel distribusi yang sesuai dengan kebutuhan rumah maupun bangunan komersial.

Informasi Kontak

📍 Alamat
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

📞 Telepon / WhatsApp
085168615016

FAQ

1. Apakah MCB yang sering turun berarti rusak?

Belum tentu. MCB sering trip justru bisa menandakan bahwa beban listrik melebihi kapasitas, terjadi korsleting, atau ada kebocoran arus pada instalasi. Jika kondisi instalasi sudah dipastikan normal tetapi MCB tetap sering trip, barulah MCB perlu diperiksa atau diganti.

2. Bolehkah mengganti MCB dengan ampere yang lebih besar?

Tidak disarankan jika ukuran kabel tidak ikut disesuaikan. MCB yang terlalu besar dapat membuat kabel mengalami panas berlebih sebelum proteksi bekerja, sehingga meningkatkan risiko kerusakan dan kebakaran.

3. Apa perbedaan MCB dan sekring?

Sekring harus diganti setiap kali putus akibat gangguan. MCB dapat digunakan kembali cukup dengan mengembalikan tuasnya ke posisi ON setelah penyebab gangguan diperbaiki.

4. Apakah setiap ruangan perlu memiliki MCB sendiri?

Tidak harus setiap ruangan, tetapi sebaiknya instalasi dibagi menjadi beberapa sirkuit, misalnya untuk lampu, stop kontak, AC, pompa air, dan water heater. Pembagian ini membuat sistem lebih aman dan memudahkan perawatan.

5. Apakah MCB melindungi manusia dari sengatan listrik?

Tidak. MCB dirancang untuk melindungi instalasi dari arus lebih dan korsleting. Untuk perlindungan terhadap sengatan listrik akibat kebocoran arus, gunakan perangkat seperti RCCB atau RCBO sebagai pelengkap sistem proteksi.

Kesimpulan

MCB rumah merupakan komponen vital yang menjaga keamanan instalasi listrik dari beban berlebih dan hubungan singkat. Memilih MCB yang tepat bukan hanya soal menentukan besar ampere, tetapi juga harus disesuaikan dengan ukuran kabel, karakteristik beban, dan desain instalasi listrik secara keseluruhan.

Dengan memahami fungsi, cara kerja, dan cara memilih MCB yang benar, Anda dapat mengurangi risiko kerusakan peralatan, memperpanjang usia instalasi, sekaligus meningkatkan keselamatan penghuni rumah. Untuk hasil terbaik, gunakan komponen berkualitas dan konsultasikan desain instalasi dengan tenaga yang berpengalaman.
