Pendahuluan

Dalam proyek kelistrikan gedung, pabrik, rumah sakit, hotel, maupun pusat perbelanjaan, istilah MDB, SDP, dan LVMDP sering digunakan. Namun banyak pemilik bangunan, kontraktor baru, bahkan teknisi pemula yang masih bingung membedakan ketiga panel tersebut.

Padahal memahami perbedaan Panel MDB (Main Distribution Board), Panel SDP (Sub Distribution Panel), dan Panel LVMDP (Low Voltage Main Distribution Panel) sangat penting karena ketiganya memiliki fungsi yang berbeda dalam sistem distribusi tenaga listrik.

Kesalahan memahami posisi dan fungsi panel dapat menyebabkan desain instalasi yang tidak efisien, biaya proyek membengkak, hingga risiko gangguan operasional ketika terjadi pemeliharaan atau penambahan beban di masa depan.

Artikel ini akan membahas secara lengkap fungsi, perbedaan, urutan pemasangan, serta contoh penerapannya pada berbagai jenis bangunan.

Apa Itu Sistem Distribusi Listrik Bertingkat?

Pada bangunan kecil seperti rumah tinggal, listrik dari PLN biasanya langsung masuk ke panel utama lalu didistribusikan ke berbagai beban.

Namun pada bangunan komersial dan industri, sistem distribusi listrik dibuat bertingkat untuk:

• Memudahkan pengelolaan beban

• Mempermudah maintenance

• Mengurangi panjang kabel

• Mempermudah ekspansi sistem

• Meningkatkan keandalan distribusi tenaga listrik

Secara umum urutannya adalah:

PLN / Trafo → LVMDP → MDB → SDP → Beban

Pada beberapa proyek kecil, MDB dan LVMDP dapat digabung menjadi satu panel. Namun pada gedung besar dan fasilitas industri, keduanya biasanya dipisahkan.

Apa Itu Panel LVMDP?

LVMDP (Low Voltage Main Distribution Panel) adalah panel distribusi utama tegangan rendah yang menerima daya langsung dari:

• Trafo distribusi

• Genset

• Sistem ATS-AMF

• Sumber listrik utama lainnya

LVMDP menjadi pusat distribusi tenaga listrik terbesar dalam suatu instalasi.

Fungsi Panel LVMDP

• Menerima daya dari trafo

• Membagi daya ke beberapa MDB

• Menyediakan proteksi utama sistem

• Menjadi titik monitoring energi listrik

• Menjadi pusat koordinasi proteksi

Karena berada di level paling atas distribusi tegangan rendah, kapasitas LVMDP umumnya sangat besar.

Contoh kapasitas umum:

Jenis BangunanKapasitas LVMDPHotel400–1600ARumah Sakit630–2500AMall1000–3200APabrik800–4000A

Busbar LVMDP biasanya menggunakan tembaga dengan ukuran yang disesuaikan dengan arus sistem. Sebagai contoh, busbar 30 x 5 mm memiliki kapasitas sekitar 250A, sedangkan busbar 100 x 10 mm dapat digunakan hingga sekitar 1600A.

Komponen Utama LVMDP

Biasanya terdiri dari:

• ACB (Air Circuit Breaker)

• MCCB Incoming

• Busbar tembaga

• Multifunction Meter

• CT (Current Transformer)

• Surge Protection Device

• Power Meter

• Capacitor Bank (opsional)

LVMDP sering ditempatkan di ruang listrik utama dekat gardu trafo.

Apa Itu Panel MDB?

MDB (Main Distribution Board) adalah panel distribusi utama yang menerima suplai dari LVMDP.

Jika LVMDP adalah pusat distribusi seluruh fasilitas, maka MDB bertugas melayani area tertentu.

Fungsi MDB

• Mendistribusikan daya ke beberapa SDP

• Menyediakan proteksi feeder

• Mengelompokkan distribusi berdasarkan area atau fungsi

Contoh pembagian MDB:

Hotel

• MDB Kamar

• MDB Lobby

• MDB Dapur

• MDB Mechanical

Pabrik

• MDB Produksi

• MDB Gudang

• MDB Utility

• MDB Office

Karakteristik MDB

Biasanya memiliki kapasitas:

Tipe MDBArusKecil100–250AMenengah250–630ABesar630–1600A

Sebagai contoh, feeder MDB 250A dapat menggunakan busbar tembaga sekitar 30 x 5 mm sesuai praktik umum industri.

MDB biasanya menggunakan MCCB sebagai proteksi utama.

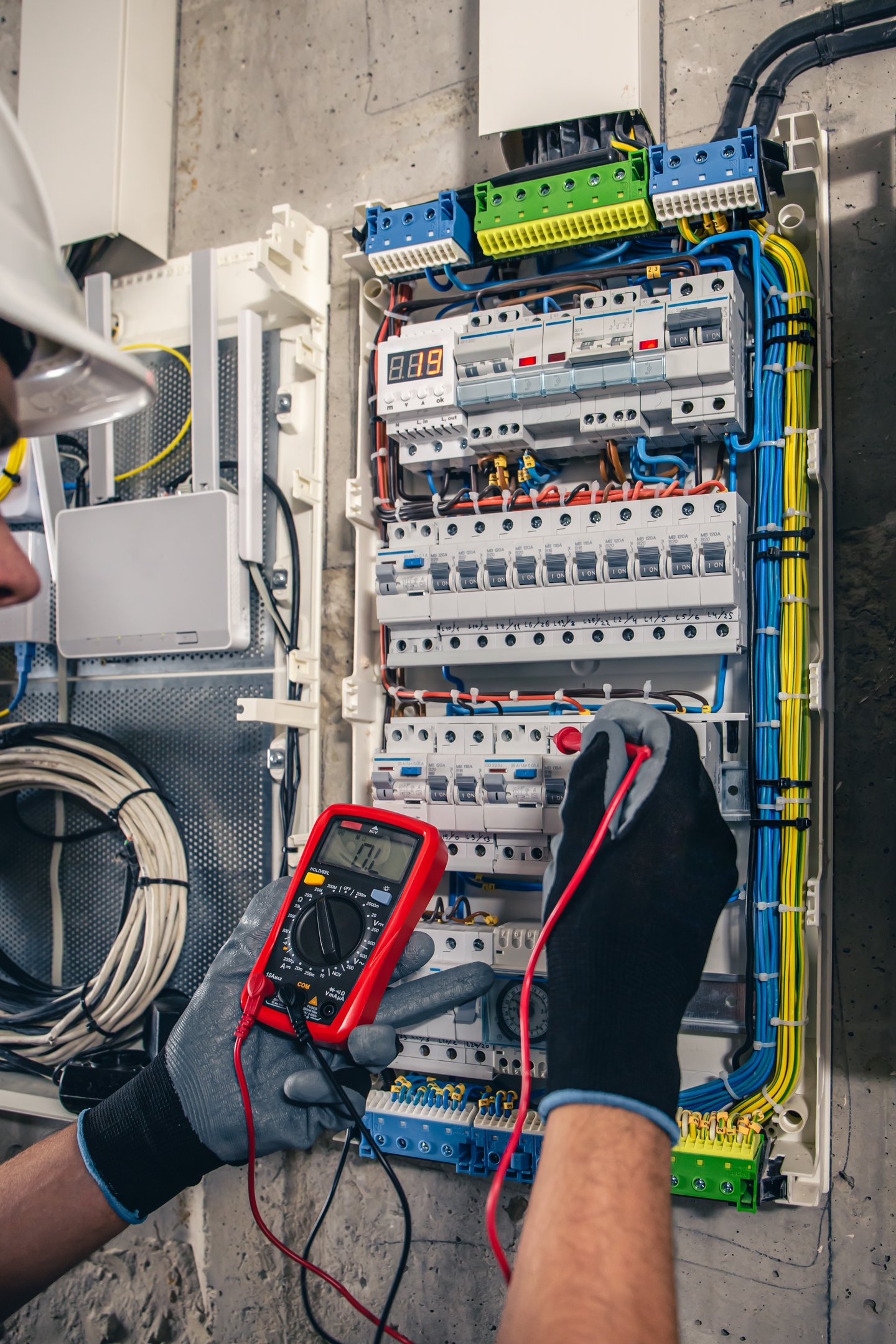

Apa Itu Panel SDP?

SDP (Sub Distribution Panel) adalah panel distribusi yang berada di bawah MDB.

Panel ini mendistribusikan listrik langsung ke beban akhir seperti:

• Lampu

• Stop kontak

• AC

• Motor kecil

• Peralatan kantor

• Mesin produksi tertentu

SDP merupakan panel yang paling dekat dengan pengguna akhir.

Fungsi SDP

Membagi Beban Menjadi Kelompok Kecil

Contohnya:

SDP Lantai 1:

• Lighting Circuit

• Socket Circuit

• AC Circuit

• Emergency Circuit

Dengan pembagian seperti ini, jika satu sirkuit bermasalah maka area lain tetap beroperasi.

Mempermudah Maintenance

Teknisi cukup mematikan satu panel SDP tanpa mengganggu seluruh bangunan.

Mengurangi Panjang Kabel

Karena panel ditempatkan lebih dekat ke beban.

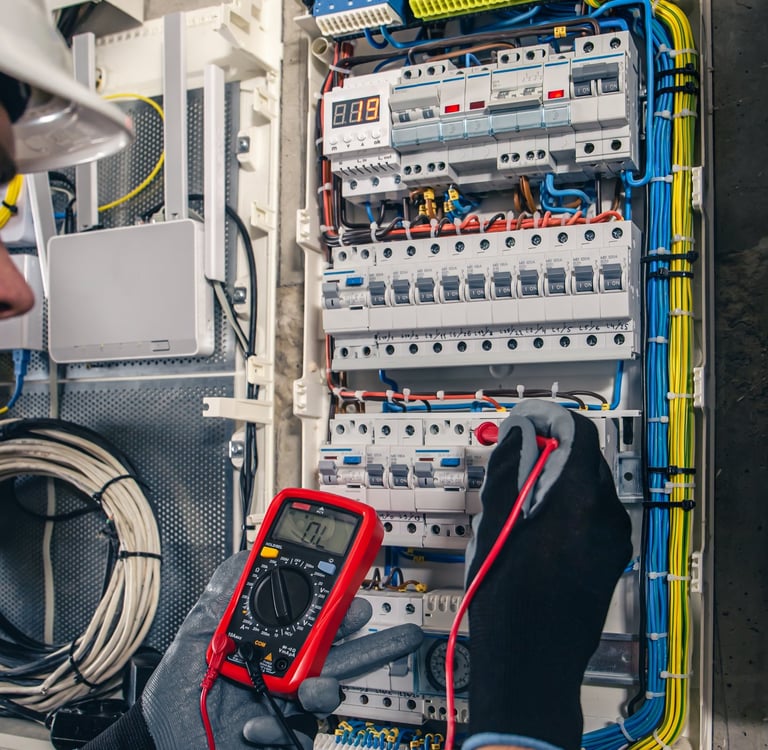

Komponen SDP

Biasanya terdiri dari:

• MCCB Incoming

• MCB Outgoing

• RCCB / RCBO

• Voltmeter

• Ammeter

• Indicator Lamp

Kapasitas SDP umumnya:

Tipe SDPArusKecil32–63AMenengah100–250ABesar400A

Ukuran kabel menuju SDP harus disesuaikan dengan arus feeder. Sebagai contoh, kabel tembaga 10 mm² umumnya digunakan untuk arus sekitar 55A pada kondisi instalasi normal.

Contoh Penerapan pada Berbagai Industri

Rumah Sakit

Struktur distribusi:

Trafo PLN → LVMDP → MDB Gedung Rawat Inap → SDP Tiap Lantai → Beban

Keuntungan:

• Sistem lebih andal

• Area kritis mudah diprioritaskan

• Pemeliharaan lebih aman

Hotel

Struktur distribusi:

Trafo → LVMDP → MDB Kamar → SDP Tiap Lantai

Karena hotel memiliki banyak lantai dan kamar, penggunaan SDP membantu mengurangi panjang kabel dan mempermudah troubleshooting.

Gedung Perkantoran

Struktur:

LVMDP → MDB Tower A → SDP Lantai 1–20

Jika terjadi gangguan pada lantai tertentu, operasional lantai lain tetap berjalan.

Pabrik Manufaktur

Struktur:

LVMDP → MDB Produksi → SDP Mesin

Pabrik merupakan pengguna energi terbesar di Jawa Timur. Industri pengolahan bahkan menjadi kontributor terbesar ekonomi Jawa Timur dengan porsi lebih dari 31% terhadap struktur ekonomi daerah.

Karena itu, sistem distribusi yang terstruktur menggunakan LVMDP, MDB, dan SDP menjadi standar pada sebagian besar fasilitas manufaktur modern.

Kesalahan yang Sering Terjadi Saat Memilih Panel

Menggabungkan Semua Beban dalam Satu Panel

Akibatnya:

• Sulit maintenance

• Kabel menjadi panjang

• Risiko blackout lebih besar

Tidak Menyediakan Cadangan Kapasitas

Idealnya panel dirancang dengan cadangan:

• 20–30% spare breaker

• Ruang ekspansi busbar

• Kapasitas tambahan untuk pertumbuhan beban

Salah Menentukan Ukuran Kabel Feeder

Ukuran kabel harus mengikuti:

• Arus beban

• Jarak instalasi

• Metode pemasangan

• Faktor suhu lingkungan

Pemilihan kabel yang terlalu kecil dapat menyebabkan overheating dan penurunan umur instalasi.

Solusi Panel Listrik dari Toko Listrik 51

Toko Listrik 51 menyediakan layanan desain, fabrikasi, dan pengadaan panel listrik untuk berbagai kebutuhan industri dan komersial, antara lain:

• Panel LVMDP

• Panel MDB

• Panel SDP

• Panel MDP

• Panel ATS AMF

• Panel Capacitor Bank

• Panel Sinkron Genset

• Panel Motor Control Center (MCC)

Keunggulan Toko Listrik 51:

• Konsultasi sizing panel sesuai kebutuhan proyek

• Menggunakan komponen berkualitas dan standar industri

• Dukungan pengiriman ke Malang, Surabaya, Gresik, Sidoarjo, Pasuruan, hingga seluruh Jawa Timur

• Desain panel dapat disesuaikan dengan kebutuhan ekspansi masa depan

FAQ

1.Apakah MDB dan LVMDP sama?

Tidak. LVMDP berada di level distribusi utama setelah trafo atau genset, sedangkan MDB menerima suplai dari LVMDP dan melayani area tertentu.

2.Kapan sebuah bangunan memerlukan LVMDP?

Bangunan dengan kapasitas listrik besar seperti hotel, rumah sakit, pabrik, mall, dan gedung bertingkat umumnya menggunakan LVMDP sebagai pusat distribusi utama.

3.Apakah SDP wajib ada?

Untuk bangunan kecil tidak selalu diperlukan. Namun pada gedung bertingkat dan fasilitas industri, SDP sangat membantu pembagian beban dan pemeliharaan.

4.Panel mana yang paling dekat dengan beban?

SDP merupakan panel yang paling dekat dengan beban akhir seperti lampu, stop kontak, AC, dan mesin.

5.Apakah MDB bisa langsung melayani beban tanpa SDP?

Bisa. Pada proyek kecil, outgoing dari MDB dapat langsung menuju beban tanpa melalui SDP. Namun pada sistem yang lebih besar, penggunaan SDP lebih disarankan untuk fleksibilitas dan kemudahan maintenance.

Kesimpulan

Perbedaan utama antara LVMDP, MDB, dan SDP terletak pada posisi serta fungsinya dalam sistem distribusi listrik. LVMDP berperan sebagai pusat distribusi utama yang menerima daya dari trafo atau genset. MDB bertugas membagi daya ke area tertentu, sedangkan SDP mendistribusikan listrik langsung ke beban akhir.

Dengan memahami hirarki distribusi ini, pemilik gedung, kontraktor, dan teknisi dapat merancang sistem yang lebih aman, efisien, mudah dikembangkan, serta siap mendukung kebutuhan operasional jangka panjang.
