Alat Ukur Listrik Clamp Meter: Fungsi, Cara Kerja, Jenis, dan Cara Menggunakannya

Pendahuluan

Saat melakukan pengukuran listrik, salah satu tantangan terbesar adalah mengukur arus (Ampere) tanpa harus memutus kabel atau membongkar instalasi. Di sinilah Clamp Meter menjadi alat yang sangat membantu.

Clamp Meter atau sering disebut Tang Ampere merupakan alat ukur listrik yang mampu mengukur arus AC maupun DC hanya dengan menjepit kabel menggunakan rahang (clamp), sehingga proses pengukuran menjadi lebih cepat, aman, dan praktis.

Tidak heran apabila Clamp Meter menjadi perlengkapan wajib bagi teknisi listrik, engineer panel listrik, kontraktor, hingga tim maintenance gedung dan pabrik.

Pada artikel ini Anda akan mempelajari secara lengkap mengenai fungsi Clamp Meter, cara kerja, jenis-jenisnya, cara menggunakan dengan benar, kelebihan dibanding multimeter, hingga tips memilih Clamp Meter sesuai kebutuhan.

Apa Itu Clamp Meter?

Clamp Meter adalah alat ukur listrik yang digunakan untuk mengukur arus listrik tanpa memutus penghantar listrik.

Berbeda dengan multimeter biasa yang mengharuskan probe disusun secara seri dengan rangkaian, Clamp Meter bekerja menggunakan sensor elektromagnetik yang mendeteksi medan magnet di sekitar konduktor.

Karena metode tersebut, pengukuran menjadi:

• Lebih aman

• Lebih cepat

• Tidak mengganggu sistem yang sedang beroperasi

• Cocok untuk instalasi listrik bertegangan tinggi

Saat ini sebagian besar Clamp Meter digital juga telah dilengkapi fungsi:

• Pengukuran Tegangan AC

• Pengukuran Tegangan DC

• Pengukuran Arus AC

• Pengukuran Arus DC (pada tipe Hall Effect)

• Hambatan (Ohm)

• Continuity

• Frekuensi (Hz)

• Kapasitansi

• Suhu

• Duty Cycle

• Inrush Current

Sehingga alat ini menjadi kombinasi antara Tang Ampere dan Multimeter Digital.

Fungsi Clamp Meter

Beberapa fungsi utama Clamp Meter antara lain:

1. Mengukur Arus AC

Merupakan fungsi paling umum.

Contoh penggunaan:

• Panel listrik gedung

• Motor listrik

• Pompa

• HVAC

• Kompresor

• Genset

Teknisi cukup menjepit satu kabel fasa tanpa memutus instalasi.

2. Mengukur Arus DC

Clamp Meter tipe Hall Effect mampu membaca arus DC, misalnya pada:

• Panel surya (PLTS)

• Sistem baterai

• UPS

• Kendaraan listrik (EV)

• Forklift listrik

3. Mengukur Tegangan

Sebagian besar Clamp Meter modern juga dapat digunakan seperti multimeter.

Pengukuran meliputi:

• Volt AC

• Volt DC

Menggunakan probe merah dan hitam.

4. Mengukur Hambatan (Ohm)

Digunakan untuk mengecek:

• Kabel putus

• Sekring

• Kumparan motor

• Elemen heater

Pastikan sumber listrik dimatikan sebelum melakukan pengukuran resistansi.

5. Mengecek Continuity

Mode buzzer akan berbunyi apabila penghantar masih tersambung.

Sering digunakan untuk:

• Instalasi kabel

• Pemeriksaan grounding

• Pemeriksaan saklar

6. Mengukur Frekuensi

Berguna untuk:

• Genset

• Inverter

• Panel ATS-AMF

• Sistem tenaga listrik

Standar Indonesia:

• 50 Hz

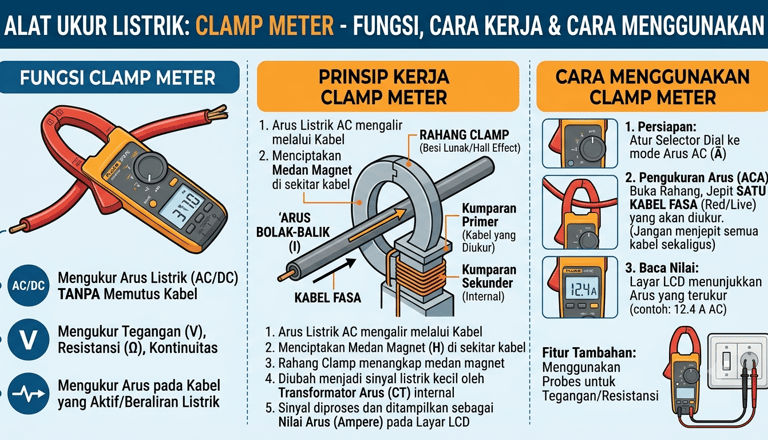

Bagaimana Cara Kerja Clamp Meter?

Prinsip kerja Clamp Meter cukup sederhana.

Saat arus listrik mengalir pada kabel, akan muncul medan magnet di sekeliling penghantar.

Rahang Clamp Meter menangkap medan magnet tersebut lalu mengubahnya menjadi nilai arus listrik yang ditampilkan pada layar digital.

Karena tidak ada kontak langsung dengan penghantar, maka pengukuran menjadi jauh lebih aman.

Untuk Clamp Meter DC, alat menggunakan Hall Effect Sensor sehingga mampu membaca medan magnet permanen dari arus DC.

Bagian-Bagian Clamp Meter

Komponen utama Clamp Meter terdiri dari:

Bagian Fungsi

Clamp Jaw - Menjepit kabel

Trigger - Membuka rahang Clamp

Display LCD - Menampilkan hasil ukur

Rotary Switch - Memilih mode pengukuran

Probe - Mengukur Volt dan Ohm

Tombol Hold - Menahan tampilan hasil ukur

Tombol Zero - Kalibrasi pengukuran DC

Tombol Min/Max - Menyimpan nilai minimum dan maksimum

Cara Menggunakan Clamp Meter

Mengukur Arus AC

Langkah-langkah:

1. Putar selector ke posisi A~

2. Buka rahang Clamp

3. Jepit hanya satu kabel (fase atau netral)

4. Jangan menjepit dua kabel sekaligus

5. Tunggu hingga angka stabil

6. Catat hasil pengukuran

Mengukur Tegangan

1. Pilih Volt AC atau Volt DC

2. Hubungkan probe merah dan hitam

3. Tempelkan pada titik pengukuran

4. Baca hasil pada layar

Mengukur Hambatan

1. Matikan sumber listrik

2. Pilih mode Ω

3. Hubungkan probe

4. Tempelkan pada kedua ujung penghantar

5. Baca nilai resistansi

Kesalahan yang Sering Terjadi Saat Menggunakan Clamp Meter

Beberapa kesalahan umum adalah:

Menjepit Dua Kabel Sekaligus

Misalnya:

• Fase

• Netral

Hasil pembacaan bisa mendekati nol karena medan magnet saling menghilangkan.

Yang benar:

✔ Jepit hanya satu konduktor.

Mengukur Hambatan Saat Listrik Masih Menyala

Hal ini dapat:

• Merusak Clamp Meter

• Memberikan hasil yang salah

• Membahayakan pengguna

Salah Memilih Mode

Misalnya memilih Volt saat ingin mengukur Ampere.

Akibatnya pembacaan tidak akurat.

Aplikasi Clamp Meter di Berbagai Industri

Industri Manufaktur

Digunakan untuk:

• Monitoring motor listrik

• Conveyor

• Panel MCC

• Panel distribusi

• Kompresor

Teknisi dapat mendeteksi beban berlebih sebelum motor mengalami kerusakan.

Gedung Perkantoran

Clamp Meter digunakan untuk:

• Panel LVMDP

• MDP

• SDP

• Lift

• Chiller

• HVAC

Pengukuran arus secara berkala membantu memastikan distribusi beban tetap seimbang.

Rumah Sakit

Di rumah sakit, kontinuitas pasokan listrik sangat penting. Clamp Meter digunakan untuk memeriksa:

• Panel distribusi utama

• UPS

• Genset

• Sistem HVAC

• Ruang operasi

Pengukuran dapat dilakukan tanpa memutus suplai listrik ke peralatan medis.

Hotel

Maintenance hotel memanfaatkan Clamp Meter untuk:

• Lift

• Pompa air

• Chiller

• Laundry

• Kitchen equipment

• Panel distribusi tiap lantai

Pabrik

Pada lingkungan industri, Clamp Meter digunakan hampir setiap hari untuk:

• Preventive maintenance

• Predictive maintenance

• Troubleshooting panel listrik

• Pemeriksaan arus motor

• Pemeriksaan transformator

• Analisis beban listrik

Tips Memilih Clamp Meter

Sebelum membeli, perhatikan beberapa hal berikut:

• Pilih True RMS jika sering mengukur beban inverter atau VFD.

• Pastikan kategori keselamatan minimal CAT III 600 V atau CAT IV untuk panel distribusi.

• Jika bekerja dengan sistem baterai atau panel surya, pilih model yang mendukung pengukuran arus DC (Hall Effect).

• Pilih rentang arus sesuai kebutuhan, misalnya 400 A, 600 A, atau 1000 A.

• Fitur tambahan seperti Data Hold, Backlight, Min/Max, dan Inrush Current akan sangat membantu pekerjaan lapangan.

Solusi Pengukuran dan Panel Listrik Bersama Toko Listrik 51

Pengukuran listrik yang akurat merupakan langkah awal dalam menjaga keandalan sistem kelistrikan. Selain menyediakan edukasi teknis, Toko Listrik 51 juga melayani kebutuhan komponen panel listrik, material instalasi, dan konsultasi teknis untuk proyek rumah, gedung, maupun industri.

Layanan kami mencakup wilayah Malang, Gresik, Jogja, Kediri, Maluku Utara, Batam, Kalimantan Selatan, Banyuwangi, Probolinggo, dan Tulungagung.

Alamat:
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

WhatsApp / Telepon:
0851-6861-5016

Apabila Anda membutuhkan Clamp Meter, panel listrik, MCCB, MCB, kabel listrik, busbar tembaga, atau perlengkapan instalasi lainnya, tim kami siap membantu memberikan rekomendasi sesuai kebutuhan proyek Anda.

Jangan Lewatkan Artikel Ini!

• Arus (Ampere): Pengertian, Rumus, Cara Menghitung & Aplikasinya

• Apa Itu Daya (Watt)? Panduan Lengkap Menghitung Daya Listrik

• Hambatan (Ohm): Pengertian, Rumus, Cara Menghitung & Contohnya

• Pelajari alat ukur listrik Volt AC, fungsi, cara penggunaan, cara membaca hasil ukur, dan tips memilih voltmeter AC yang tepat.

• Pelajari alat ukur Volt DC, fungsi, cara mengukur tegangan DC, jenis multimeter, contoh penggunaan, dan tips aman untuk pemula.

• Alat Ukur Listrik Ohm: Fungsi, Cara Mengukur & Tips Aman

• Alat Ukur Listrik Clamp Meter: Fungsi, Cara Kerja & Cara Menggunakan

• Kesalahan Instalasi Panel Distribusi di Industri Pertambangan

• Pesan Panel Listrik Custom untuk Bangunan Komersial di Malang | Toko Listrik 51

FAQ

1. Apakah Clamp Meter bisa mengukur arus tanpa memutus kabel?

Ya. Clamp Meter mengukur medan magnet di sekitar penghantar sehingga kabel tidak perlu diputus atau dibongkar.

2. Mengapa hasil pengukuran nol saat dua kabel dijepit bersamaan?

Karena medan magnet dari arus yang mengalir pada kabel fase dan netral saling meniadakan. Oleh sebab itu, Clamp Meter harus menjepit satu konduktor saja.

3. Apakah semua Clamp Meter dapat mengukur arus DC?

Tidak. Hanya Clamp Meter yang menggunakan Hall Effect Sensor yang dapat mengukur arus DC.

4. Kapan sebaiknya menggunakan Clamp Meter dibanding Multimeter?

Clamp Meter lebih tepat digunakan untuk pengukuran arus pada panel listrik, motor, dan instalasi yang sedang beroperasi karena lebih cepat dan aman.

5. Apakah Clamp Meter aman digunakan pada panel listrik industri?

Ya, selama digunakan sesuai petunjuk, memilih kategori keselamatan (CAT Rating) yang sesuai, dan menggunakan alat pelindung diri (APD) saat bekerja pada panel bertegangan.

Kesimpulan

Clamp Meter merupakan salah satu alat ukur listrik paling penting bagi teknisi modern karena mampu mengukur arus listrik secara cepat, aman, dan tanpa memutus penghantar. Selain mengukur arus AC maupun DC (pada tipe tertentu), alat ini juga dapat digunakan untuk mengukur tegangan, hambatan, frekuensi, dan kontinuitas sehingga sangat serbaguna untuk pekerjaan instalasi maupun pemeliharaan.

Baik digunakan di rumah, gedung perkantoran, rumah sakit, hotel, maupun pabrik, Clamp Meter membantu proses troubleshooting dan preventive maintenance menjadi lebih efisien. Dengan memilih Clamp Meter yang sesuai spesifikasi pekerjaan serta memahami cara penggunaannya, Anda dapat memperoleh hasil pengukuran yang akurat sekaligus meningkatkan keselamatan kerja.
