Alat Ukur Listrik Volt DC: Pengertian, Fungsi, Cara Menggunakan, dan Tips Pengukuran yang Benar

Pendahuluan

Saat memperbaiki aki mobil, memasang panel surya, melakukan perawatan UPS, hingga mengecek catu daya (power supply), salah satu pengukuran yang paling sering dilakukan adalah tegangan DC (Direct Current). Untuk mengetahui apakah suatu sumber listrik DC masih bekerja dengan baik, diperlukan alat ukur Volt DC yang akurat.

Sayangnya, masih banyak orang yang bingung mengenai perbedaan pengukuran Volt DC dan Volt AC, cara memilih skala pada multimeter, hingga posisi probe yang benar. Kesalahan sederhana seperti memilih mode pengukuran yang salah dapat menyebabkan hasil pembacaan tidak akurat, bahkan berpotensi merusak alat ukur.

Melalui artikel ini, Anda akan mempelajari secara lengkap mengenai alat ukur Volt DC, cara kerja, jenis alat yang tersedia, langkah-langkah pengukuran yang benar, hingga contoh penerapannya di rumah, gedung, rumah sakit, hotel, dan industri.

Apa Itu Volt DC?

Volt DC adalah besar beda potensial listrik arus searah (Direct Current) antara dua titik.

Berbeda dengan listrik PLN yang menggunakan AC (Alternating Current), listrik DC mengalir dalam satu arah dengan polaritas tetap, yaitu:

• Positif (+)

• Negatif (-)

Karena polaritasnya tetap, pengukuran Volt DC harus memperhatikan posisi probe merah dan hitam.

Contoh sumber tegangan DC antara lain:

• Baterai AA dan AAA

• Aki mobil

• Power supply DC

• UPS

• Panel surya

• Charger adaptor

• Sistem kontrol PLC

• Sistem CCTV

• Sistem telekomunikasi

• Kendaraan listrik (EV)

Apa Itu Alat Ukur Volt DC?

Alat ukur Volt DC adalah alat yang digunakan untuk mengetahui besar tegangan listrik DC pada suatu rangkaian.

Saat ini alat yang paling banyak digunakan adalah:

• Multimeter Digital

• Multimeter Analog

• Clamp Meter (yang memiliki fungsi pengukuran DC Voltage)

Multimeter digital menjadi pilihan utama karena lebih mudah dibaca, akurat, dan aman digunakan oleh pemula.

Fungsi Alat Ukur Volt DC

Pengukuran tegangan DC memiliki banyak fungsi dalam pekerjaan kelistrikan.

Di antaranya:

• Mengecek kondisi baterai

• Mengukur aki kendaraan

• Memeriksa adaptor

• Menguji output power supply

• Mengecek panel surya

• Memastikan UPS bekerja normal

• Troubleshooting panel kontrol

• Menguji sistem PLC

• Memeriksa sistem alarm

• Mengukur tegangan pada sistem CCTV

Tanpa pengukuran tegangan, teknisi akan kesulitan menentukan apakah kerusakan berasal dari sumber listrik atau dari beban.

Cara Kerja Pengukuran Volt DC

Multimeter memiliki hambatan internal yang sangat besar sehingga hanya mengambil arus yang sangat kecil dari rangkaian.

Ketika probe merah dan hitam ditempelkan pada dua titik, multimeter akan menghitung beda potensial di antara keduanya.

Hasil pengukuran kemudian ditampilkan dalam satuan Volt (V).

Jika polaritas terbalik:

• Multimeter digital biasanya akan menampilkan tanda minus (-).

• Tidak merusak alat, tetapi menunjukkan posisi probe terbalik.

Simbol Volt DC pada Multimeter

Sebelum mengukur, pastikan selector berada pada posisi yang benar.

Umumnya terdapat simbol:

V⎓

atau

V—

Sedangkan simbol Volt AC adalah:

V~

Kesalahan memilih mode AC saat mengukur DC akan menghasilkan pembacaan yang salah.

Cara Mengukur Volt DC dengan Multimeter

Berikut langkah-langkah yang benar.

1. Pasang Probe

• Probe hitam → COM

• Probe merah → VΩ

2. Pilih Mode Volt DC

Putar selector ke:

V⎓

Jika menggunakan multimeter manual, pilih range yang lebih tinggi dari tegangan yang diperkirakan.

Contoh:

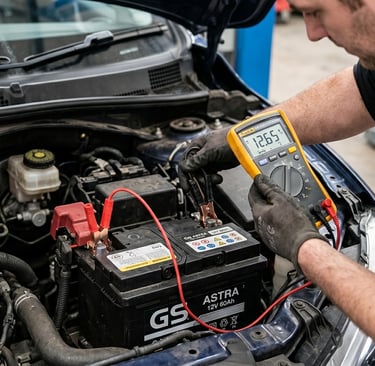

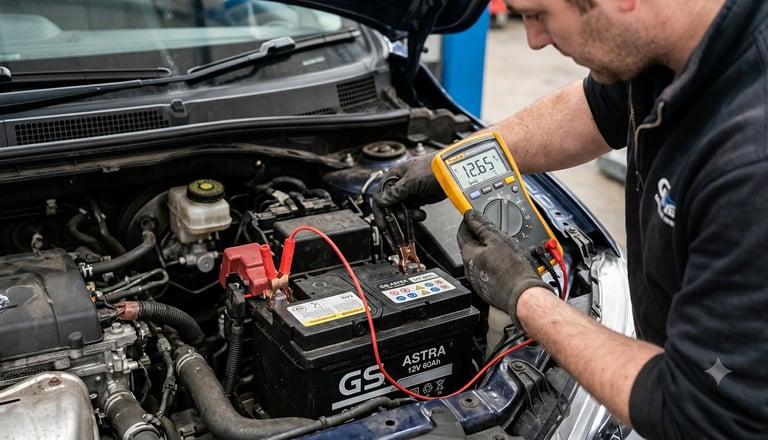

Mengukur baterai 12 Volt

Pilih:

20 Volt DC

3. Tempelkan Probe

Probe merah:

ke terminal positif

Probe hitam:

ke terminal negatif

4. Baca Hasil

Contoh:

12,68 Volt

Artinya baterai masih penuh.

Contoh Hasil Pengukuran

ObjekTegangan NormalBaterai AA1,5 VBaterai Lithium3,7 VAki Motor12,4–12,8 VAki Mobil12,6–12,8 VPower Supply PLC24 VUPS DC Bus48 VPanel Surya18–45 VCharger Laptop19 V

Perbedaan Volt DC dan Volt AC

Volt DCVolt ACArus satu arahArus bolak-balikPolaritas tetapTidak memiliki polaritas tetapBerasal dari bateraiBerasal dari PLNSimbol V⎓Simbol V~Digunakan pada elektronikDigunakan pada instalasi bangunan

Kesalahan yang Sering Dilakukan Saat Mengukur Volt DC

Salah Memilih Mode

Kesalahan paling umum adalah memilih:

V~

padahal yang diukur adalah baterai.

Probe Terbalik

Tidak berbahaya pada multimeter digital.

Hanya muncul nilai negatif.

Salah Memilih Range

Misalnya mengukur:

24 Volt

tetapi memilih:

2 Volt.

Hasilnya akan overload (OL).

Menggunakan Port Arus

Probe merah seharusnya berada pada:

VΩ

bukan:

10A

Kesalahan ini dapat menyebabkan sekering multimeter putus.

Cara Memilih Alat Ukur Volt DC yang Baik

Beberapa hal yang perlu diperhatikan:

• Akurasi tinggi

• Layar digital besar

• Auto Range

• Proteksi Overload

• Kategori keselamatan CAT III atau CAT IV

• Probe berkualitas baik

• Sertifikasi keamanan

Untuk pekerjaan industri, sebaiknya menggunakan multimeter dengan standar keselamatan yang sesuai agar lebih aman saat melakukan pengukuran pada panel listrik.

Contoh Penggunaan di Berbagai Sektor

Rumah

Volt DC digunakan untuk:

• Mengukur baterai remote.

• Memeriksa adaptor router.

• Mengecek baterai alarm.

• Menguji UPS rumahan.

Gedung Perkantoran

Teknisi gedung menggunakan alat ukur Volt DC untuk:

• Sistem BMS (Building Management System).

• Fire alarm.

• Emergency lighting.

• UPS.

• CCTV.

• Access control.

Rumah Sakit

Peralatan medis banyak menggunakan sumber DC.

Contohnya:

• UPS ruang operasi.

• Monitor pasien.

• Infusion pump.

• Sistem alarm.

• Server rumah sakit.

Pengukuran Volt DC membantu memastikan suplai daya tetap stabil untuk peralatan yang bersifat kritis.

Hotel

Hotel memanfaatkan sistem DC pada:

• Lift controller.

• Emergency lighting.

• Sistem akses kartu.

• CCTV.

• Fire alarm.

• UPS ruang server.

Pemeriksaan tegangan secara berkala membantu mencegah gangguan operasional.

Pabrik

Di lingkungan industri, Volt DC digunakan hampir di seluruh sistem otomasi.

Misalnya:

• PLC.

• HMI.

• Sensor industri.

• Power supply 24 VDC.

• Inverter.

• Panel kontrol.

• Sistem SCADA.

Pengukuran rutin membantu teknisi mendeteksi penurunan tegangan sebelum menyebabkan mesin berhenti beroperasi.

Perawatan Alat Ukur Volt DC

Agar multimeter tetap akurat:

• Simpan di tempat kering.

• Hindari benturan keras.

• Ganti baterai jika indikator lemah.

• Periksa kondisi probe secara berkala.

• Jangan digunakan melebihi batas tegangan.

• Lakukan kalibrasi jika digunakan untuk kebutuhan industri atau laboratorium.

Solusi Pengukuran Listrik Bersama Toko Listrik 51

Memilih alat ukur yang tepat merupakan langkah penting untuk mendapatkan hasil pengukuran yang akurat dan aman. Selain multimeter, kualitas kabel, terminal, panel listrik, serta komponen pendukung juga berpengaruh terhadap keandalan sistem kelistrikan.

Toko Listrik 51 menyediakan berbagai kebutuhan instalasi listrik dan panel untuk rumah, gedung, maupun industri, seperti:

• Multimeter digital

• Panel listrik

• MCB, MCCB, dan RCCB

• Kabel listrik

• Terminal block

• Busbar tembaga

• Box panel

• Aksesori instalasi listrik

Toko Listrik 51 melayani kebutuhan pelanggan di Malang, Gresik, Jogja, Kediri, Maluku Utara, Batam, Kalimantan Selatan, Banyuwangi, Probolinggo, dan Tulungagung.

📍 Alamat

Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

📞 Telepon / WhatsApp

85168615016

Jangan Lewatkan Artikel Ini!

• Arus (Ampere): Pengertian, Rumus, Cara Menghitung & Aplikasinya

• Apa Itu Daya (Watt)? Panduan Lengkap Menghitung Daya Listrik

• Hambatan (Ohm): Pengertian, Rumus, Cara Menghitung & Contohnya

• Pelajari alat ukur listrik Volt AC, fungsi, cara penggunaan, cara membaca hasil ukur, dan tips memilih voltmeter AC yang tepat.

• Pelajari alat ukur Volt DC, fungsi, cara mengukur tegangan DC, jenis multimeter, contoh penggunaan, dan tips aman untuk pemula.

• Alat Ukur Listrik Ohm: Fungsi, Cara Mengukur & Tips Aman

• Alat Ukur Listrik Clamp Meter: Fungsi, Cara Kerja & Cara Menggunakan

• Kesalahan Instalasi Panel Distribusi di Industri Pertambangan

• Pesan Panel Listrik Custom untuk Bangunan Komersial di Malang | Toko Listrik 51

FAQ

1. Apa alat yang digunakan untuk mengukur Volt DC?

Alat yang paling umum digunakan adalah multimeter digital, karena memiliki akurasi tinggi, mudah digunakan, dan mampu mengukur tegangan DC maupun AC.

2. Apa perbedaan Volt DC dan Volt AC?

Volt DC memiliki arus yang mengalir dalam satu arah dengan polaritas tetap, sedangkan Volt AC memiliki arus yang berubah arah secara periodik dan merupakan jenis listrik yang disalurkan oleh PLN.

3. Mengapa hasil pengukuran Volt DC muncul tanda minus (-)?

Tanda minus menunjukkan bahwa posisi probe merah dan hitam tertukar. Ini bukan kerusakan pada multimeter, melainkan indikator bahwa polaritas pengukuran terbalik.

4. Apakah aman mengukur aki mobil menggunakan multimeter?

Ya, selama multimeter diatur pada mode Volt DC (V⎓) dengan rentang pengukuran yang sesuai dan probe dipasang pada terminal yang benar.

5. Kapan sebaiknya tegangan DC diperiksa?

Pemeriksaan sebaiknya dilakukan saat instalasi baru, pemeliharaan berkala, troubleshooting, atau ketika perangkat elektronik menunjukkan gejala tidak berfungsi normal.

Kesimpulan

Alat ukur Volt DC merupakan instrumen penting untuk memastikan sumber listrik arus searah bekerja dengan baik. Baik untuk memeriksa baterai sederhana di rumah maupun sistem kontrol yang kompleks di pabrik, kemampuan mengukur tegangan DC secara benar akan membantu mencegah kerusakan peralatan, mempercepat proses troubleshooting, dan meningkatkan keselamatan kerja.

Dengan memahami cara kerja, teknik pengukuran yang benar, serta memilih multimeter yang sesuai, Anda dapat memperoleh hasil pengukuran yang akurat dan andal. Jika Anda membutuhkan multimeter, panel listrik, kabel, maupun komponen instalasi berkualitas, Toko Listrik 51 siap menjadi mitra terpercaya untuk kebutuhan kelistrikan di berbagai daerah di Indonesia.
