Saat membeli resistor, memilih kabel listrik, merancang panel listrik, atau memperbaiki instalasi listrik, Anda akan sering menemukan satu istilah yang selalu muncul, yaitu Ohm (Ω).

Namun sebenarnya, apa itu Ohm?

Banyak orang mengira Ohm adalah besarnya arus listrik. Padahal, anggapan tersebut kurang tepat. Ohm merupakan satuan hambatan listrik (electrical resistance), yaitu ukuran seberapa besar suatu material menghambat aliran arus listrik.

Memahami konsep Ohm merupakan dasar dari hampir seluruh ilmu kelistrikan. Teknisi listrik, engineer, kontraktor, hingga pemilik rumah yang ingin memahami instalasi listrik sebaiknya mengetahui hubungan antara Volt (V), Ampere (A), dan Ohm (Ω).

Pada artikel ini Anda akan mempelajari:

• Apa itu Ohm

• Siapa penemu satuan Ohm

• Hubungan Ohm dengan Volt dan Ampere

• Rumus Hukum Ohm

• Contoh perhitungan sederhana

• Contoh penerapan pada rumah, gedung, rumah sakit, hotel, dan pabrik

• Kesalahan yang sering dilakukan saat memahami Ohm

Apa Itu Ohm?

Ohm (Ω) adalah satuan hambatan listrik (electrical resistance) dalam Sistem Internasional (SI).

Hambatan listrik adalah kemampuan suatu bahan untuk menghambat aliran arus listrik.

Semakin besar nilai Ohm, semakin sulit arus listrik mengalir.

Sebaliknya,

Semakin kecil nilai Ohm, semakin mudah listrik mengalir.

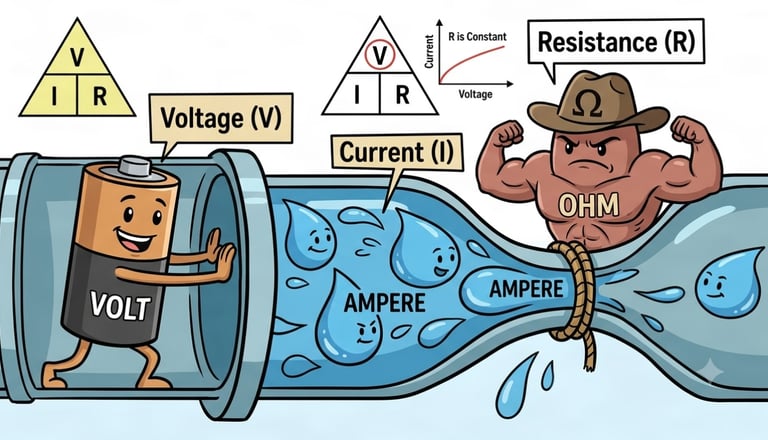

Bayangkan air mengalir di dalam pipa.

• Volt = tekanan air

• Ampere = jumlah air yang mengalir

• Ohm = ukuran penyempitan pipa

Semakin sempit pipanya, semakin sulit air mengalir.

Hal yang sama terjadi pada listrik.

Lambang Ohm

Satuan Ohm menggunakan simbol:

Ω (Omega)

Contoh:

• 1 Ω

• 10 Ω

• 220 Ω

• 1 kΩ = 1.000 Ω

• 1 MΩ = 1.000.000 Ω

Siapa Penemu Ohm?

Satuan Ohm diambil dari nama ilmuwan Jerman:

Georg Simon Ohm (1789–1854)

Beliau menemukan hubungan antara:

• Tegangan (Volt)

• Arus (Ampere)

• Hambatan (Ohm)

Hubungan tersebut sekarang dikenal sebagai Hukum Ohm (Ohm's Law).

Hukum ini menjadi salah satu dasar paling penting dalam dunia teknik elektro.

Apa Itu Hambatan Listrik?

Hambatan listrik adalah sifat suatu material yang mengurangi aliran elektron.

Setiap material memiliki hambatan berbeda.

Contohnya:

Karena memiliki hambatan rendah, tembaga menjadi material yang paling banyak digunakan pada kabel listrik, busbar, dan panel distribusi.

Mengapa Hambatan Listrik Dibutuhkan?

Tidak semua hambatan itu buruk.

Justru pada banyak komponen elektronik, hambatan sangat dibutuhkan.

Contohnya:

• Resistor

• Sensor

• Thermistor

• Potensiometer

• Pengatur arus LED

Tanpa hambatan, arus dapat menjadi terlalu besar sehingga merusak komponen.

Hubungan Volt, Ampere, dan Ohm

Ketiga besaran ini selalu saling berhubungan.

Rumus Hukum Ohm

Rumus paling terkenal dalam kelistrikan adalah:

V = I × R

Keterangan:

• V = Volt

• I = Arus (Ampere)

• R = Hambatan (Ohm)

Dari rumus tersebut diperoleh dua turunan:

I = V / R

dan

R = V / I

Tiga rumus sederhana ini digunakan hampir setiap hari oleh teknisi listrik.

Contoh Perhitungan Hukum Ohm

Contoh 1

Sebuah resistor memiliki hambatan:

10 Ω

Diberikan tegangan:

20 Volt

Berapa arusnya?

Jawaban:

I = V / R

I = 20 / 10

I = 2 Ampere

Contoh 2

Arus listrik:

5 Ampere

Tegangan:

220 Volt

Berapa hambatannya?

R = V / I

R = 220 / 5

R = 44 Ω

Contoh 3

Sebuah motor memerlukan:

10 Ampere

Hambatan rangkaian:

5 Ω

Berapa tegangannya?

V = I × R

V = 10 × 5

V = 50 Volt

Apa yang Terjadi Jika Nilai Ohm Berubah?

Misalkan tegangan tetap 220 Volt.

Hambatan 22 Ω

Arus:

220 ÷ 22 = 10 A

Hambatan 110 Ω

Arus:

220 ÷ 110 = 2 A

Terlihat bahwa semakin besar nilai Ohm, arus yang mengalir semakin kecil.

Apakah Kabel Memiliki Nilai Ohm?

Ya.

Semua kabel memiliki hambatan listrik.

Namun nilainya sangat kecil.

Hambatan kabel dipengaruhi oleh:

• panjang kabel

• luas penampang kabel

• jenis material

• suhu penghantar

Karena itu, semakin panjang kabel, hambatannya meningkat sehingga terjadi voltage drop (penurunan tegangan). Pemilihan ukuran kabel harus disesuaikan dengan arus dan kondisi pemasangan agar rugi-rugi daya tetap rendah.

Mengapa Kabel Besar Memiliki Hambatan Lebih Rendah?

Misalnya:

• Kabel 1,5 mm²

• Kabel 16 mm²

Walaupun bahannya sama-sama tembaga,

kabel 16 mm² memiliki luas penampang lebih besar.

Akibatnya:

• hambatan turun

• panas berkurang

• rugi daya lebih kecil

• lebih aman untuk arus besar

Inilah alasan instalasi industri menggunakan kabel berpenampang besar dan busbar tembaga untuk panel distribusi utama.

Hubungan Ohm dengan Panas

Hambatan menghasilkan panas.

Besarnya panas mengikuti rumus:

P = I²R

Artinya:

Jika arus naik dua kali lipat,

maka panas meningkat empat kali lipat.

Karena itulah kabel yang terlalu kecil bisa menjadi panas berlebih, meleleh, bahkan menyebabkan kebakaran.

Penerapan Ohm dalam Kehidupan Sehari-hari

Rumah Tinggal

Di rumah, konsep Ohm digunakan pada:

• instalasi stop kontak

• lampu

• MCB

• AC

• pompa air

• water heater

Teknisi menghitung hambatan dan arus agar ukuran kabel serta pengaman sesuai.

Gedung Perkantoran

Pada gedung bertingkat, Ohm digunakan untuk menghitung:

• rugi tegangan kabel

• ukuran feeder

• distribusi panel listrik

• kapasitas busbar

Hal ini penting agar distribusi listrik tetap stabil hingga ke lantai paling atas.

Rumah Sakit

Rumah sakit memiliki banyak peralatan sensitif seperti:

• MRI

• CT Scan

• ventilator

• UPS

• ruang operasi

Perhitungan hambatan yang tepat membantu menjaga kestabilan tegangan dan meminimalkan gangguan listrik yang dapat memengaruhi peralatan medis.

Hotel

Hotel menggunakan jaringan listrik untuk:

• lift

• AC sentral

• pompa

• kitchen equipment

• sistem pencahayaan

• laundry

Perhitungan Ohm membantu memastikan distribusi listrik aman, efisien, dan andal selama operasional 24 jam.

Pabrik

Di industri, Hukum Ohm digunakan hampir setiap hari untuk:

• motor listrik

• inverter

• panel MCC

• panel distribusi

• busbar

• mesin produksi

• sistem kontrol

Perhitungan yang benar membantu menentukan ukuran kabel, busbar, serta perangkat proteksi sehingga sistem bekerja aman dan efisien.

Kesalahan yang Sering Terjadi

Berikut beberapa kesalahpahaman yang masih sering ditemui:

"Ohm adalah arus listrik."

Salah.

Ohm adalah hambatan.

Arus menggunakan satuan Ampere.

"Semakin besar Ohm semakin bagus."

Belum tentu.

Nilai hambatan harus sesuai dengan fungsi rangkaian. Hambatan yang terlalu besar dapat mengurangi arus hingga peralatan tidak bekerja optimal.

"Semua kabel memiliki hambatan yang sama."

Tidak benar.

Hambatan dipengaruhi oleh:

• panjang

• luas penampang

• material

• temperatur

Solusi Toko Listrik 51

Memahami konsep Ohm akan membantu Anda memilih kabel, busbar, panel listrik, dan komponen proteksi yang tepat. Namun dalam praktiknya, perhitungan hambatan harus dipadukan dengan faktor lain seperti kapasitas arus, panjang kabel, metode pemasangan, serta standar keselamatan instalasi.

Toko Listrik 51 melayani kebutuhan pelanggan di Malang untuk berbagai produk kelistrikan, antara lain:

• Kabel listrik berbagai ukuran

• Panel listrik custom

• MCCB, MCB, dan komponen proteksi

• Busbar tembaga

• Komponen panel industri

• Konsultasi pemilihan material sesuai kebutuhan proyek

Informasi Kontak

📍 Alamat
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

📞 Telepon / WhatsApp
085168615016

Jangan Lewatkan Artikel Ini!

Agar pemahaman listrik dasar Anda semakin lengkap, baca juga:

• Listrik 1 Fasa - L, N, Ground

• Listrik 3 Fasa- R, S, T, Neutral, Grounding

• Warna kabel standard

• Pelajari alat ukur listrik Volt AC, fungsi, cara penggunaan, cara membaca hasil ukur, dan tips memilih voltmeter AC yang tepat.

• Pelajari alat ukur Volt DC, fungsi, cara mengukur tegangan DC, jenis multimeter, contoh penggunaan, dan tips aman untuk pemula.

• Alat Ukur Listrik Ohm: Fungsi, Cara Mengukur & Tips Aman

• Alat Ukur Listrik Clamp Meter: Fungsi, Cara Kerja & Cara Menggunakan

• Volt vs Ampere: Perbedaan, Rumus, dan Cara Memahaminya

• Toko 51 Malang Pembuat Panel Terbaik

FAQ

1. Apa itu Ohm dalam listrik?

Ohm adalah satuan hambatan listrik yang menunjukkan seberapa besar suatu material atau rangkaian menghambat aliran arus listrik.

2. Apa hubungan Ohm dengan Volt dan Ampere?

Ketiganya dihubungkan oleh Hukum Ohm dengan rumus V = I × R, di mana V adalah tegangan, I adalah arus, dan R adalah hambatan.

3. Apakah kabel listrik memiliki nilai Ohm?

Ya. Semua kabel memiliki hambatan listrik. Nilainya bergantung pada material penghantar, panjang kabel, luas penampang, dan suhu kerja.

4. Mengapa hambatan listrik menghasilkan panas?

Karena sebagian energi listrik berubah menjadi energi panas saat arus melewati suatu hambatan. Besarnya panas dipengaruhi oleh arus dan nilai hambatan sesuai rumus P = I²R.

5. Mengapa teknisi harus memahami Ohm?

Karena konsep Ohm digunakan untuk menghitung arus, memilih ukuran kabel, menentukan kapasitas pengaman, mengurangi rugi tegangan, dan memastikan instalasi listrik bekerja dengan aman.

Kesimpulan

Ohm merupakan satuan hambatan listrik yang menjadi salah satu fondasi ilmu kelistrikan. Bersama Volt dan Ampere, konsep ini dijelaskan melalui Hukum Ohm yang digunakan untuk menghitung hubungan antara tegangan, arus, dan hambatan.

Pemahaman mengenai Ohm tidak hanya penting bagi teknisi atau engineer, tetapi juga bagi pemilik rumah, kontraktor, maupun pelaku industri. Dengan memahami prinsip ini, Anda dapat memilih kabel, panel, dan perangkat proteksi yang lebih tepat sehingga instalasi listrik menjadi lebih aman, efisien, dan memiliki umur pakai yang lebih panjang.
