Pendahuluan

Perkembangan kendaraan listrik (Electric Vehicle/EV) di Indonesia membuat kebutuhan akan instalasi EV charging yang aman dan andal semakin meningkat. Di sisi lain, sektor industri juga terus mengandalkan panel listrik, sistem otomasi, PLC, inverter, hingga peralatan elektronik sensitif yang memerlukan kualitas sistem grounding yang baik.

Sayangnya, masih banyak yang menganggap grounding hanya sekadar "menanam batang tembaga ke tanah". Padahal, kualitas grounding sangat menentukan keselamatan manusia, perlindungan peralatan, hingga kestabilan operasi sistem listrik.

Artikel ini akan membahas secara lengkap mengenai grounding ideal untuk EV charging dan panel industri, mulai dari fungsi, standar nilai tahanan tanah (earth resistance), metode pengukuran, hingga rekomendasi instalasi yang tepat untuk gedung, rumah sakit, hotel, pabrik, dan fasilitas pengisian kendaraan listrik.

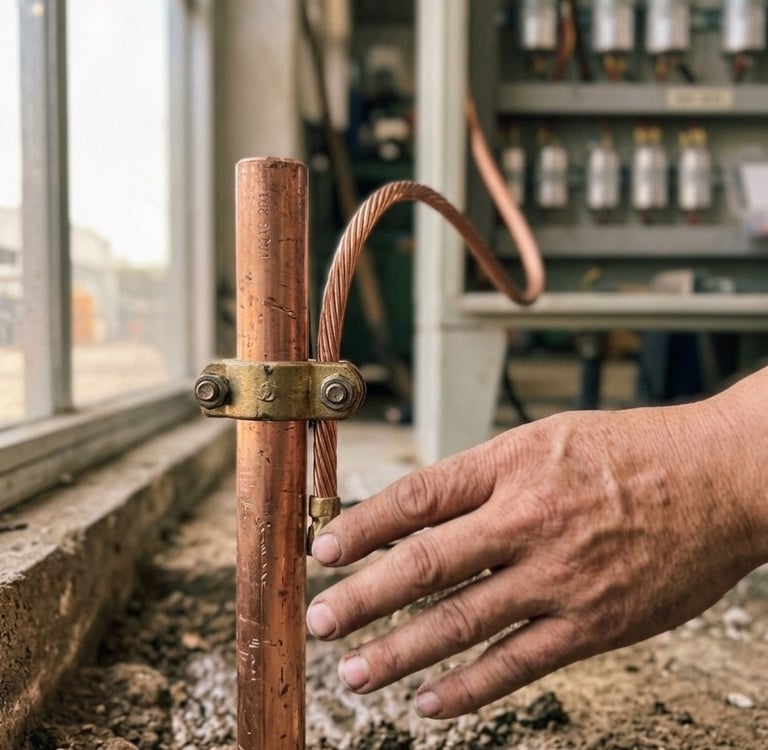

Apa Itu Grounding?

Grounding atau sistem pentanahan adalah metode menghubungkan bagian logam atau titik netral suatu sistem listrik ke bumi melalui penghantar dan elektroda tanah. Tujuannya adalah menyediakan jalur impedansi rendah agar arus gangguan dapat mengalir dengan aman menuju tanah.

Secara sederhana, grounding berfungsi sebagai "jalur pelarian" ketika terjadi kondisi abnormal, seperti:

• Hubung singkat (short circuit).

• Kebocoran arus listrik.

• Sambaran petir.

• Gangguan isolasi pada kabel atau peralatan.

• Lonjakan tegangan (surge).

Tanpa grounding yang baik, arus gangguan dapat mengalir melalui badan manusia atau merusak perangkat elektronik yang terhubung ke sistem.

Mengapa EV Charging Membutuhkan Grounding Berkualitas?

Berbeda dengan stop kontak rumah tangga biasa, EV charger bekerja dengan daya besar dan melibatkan komunikasi elektronik antara kendaraan dan charger. Sebagian besar wall charger AC memiliki daya 7 kW hingga 22 kW, sedangkan DC Fast Charging dapat mencapai ratusan kilowatt.

Grounding yang buruk dapat menyebabkan beberapa masalah berikut:

1. Proteksi Kebocoran Arus Tidak Bekerja Optimal

EV charger umumnya dilengkapi dengan RCD (Residual Current Device) atau RCCB untuk mendeteksi arus bocor. Agar perangkat ini dapat bekerja dengan cepat, sistem grounding harus memiliki resistansi rendah.

2. EV Charger Gagal Beroperasi

Banyak charger modern memiliki fitur ground continuity check. Jika nilai grounding terlalu tinggi atau koneksi earth tidak terdeteksi, charger akan menolak memulai proses pengisian.

3. Risiko Sengatan Listrik

Apabila terjadi kerusakan isolasi pada charger atau kabel kendaraan, bodi logam dapat menjadi bertegangan. Grounding yang baik memastikan arus gangguan segera mengalir ke bumi dan proteksi listrik bekerja.

4. Perlindungan dari Petir dan Surge

Instalasi EV charging outdoor sangat rentan terhadap lonjakan tegangan akibat petir. Grounding yang baik membantu Surge Protection Device (SPD) bekerja secara efektif.

Mengapa Panel Industri Membutuhkan Grounding yang Ideal?

Pada panel listrik industri, grounding tidak hanya untuk keselamatan, tetapi juga untuk menjaga keandalan sistem.

Beberapa peralatan yang sangat dipengaruhi kualitas grounding antara lain:

• Panel LVMDP dan MDB.

• Panel distribusi dan panel kapasitor bank.

• PLC (Programmable Logic Controller).

• Variable Frequency Drive (VFD/Inverter).

• Sistem SCADA dan instrumentasi.

• Server industri dan perangkat komunikasi.

Grounding yang buruk dapat memicu:

• Gangguan komunikasi PLC.

• Noise pada sinyal analog 4-20 mA.

• Trip palsu pada inverter.

• Kerusakan komponen elektronik akibat surge.

• Umur peralatan menjadi lebih pendek.

Berapa Nilai Grounding yang Ideal?

Pertanyaan yang paling sering muncul adalah: "Grounding yang bagus harus berapa Ohm?"

Jawabannya bergantung pada jenis instalasi dan tingkat kritikal sistem.

Rekomendasi Nilai Tahanan Grounding

Aplikasi Nilai Grounding yang Direkomendasikan Rumah tingga

l< 5 Ohm Gedung perkantoran

1–5 OhmHotel dan apartemen

1–3 OhmEV Charging Station

≤ 2 Ohm (ideal ≤ 1 Ohm) Panel industri umum

≤ 2 OhmPLC dan instrumentasi

≤ 1 OhmRumah sakit dan data center

≤ 1 OhmSistem penangkal petir kritikal

≤ 1 Ohm

Dalam praktiknya, banyak kontraktor dan konsultan listrik menetapkan target maksimal 1 Ohm untuk instalasi EV charging dan panel-panel industri penting agar sistem lebih stabil dan kompatibel dengan perangkat elektronik modern.

Namun perlu dipahami bahwa semakin kecil nilai tahanan grounding, biasanya semakin besar pula biaya instalasinya karena memerlukan elektroda tambahan, kedalaman yang lebih besar, atau material khusus.

Faktor yang Mempengaruhi Nilai Grounding

Jenis Tanah

Karakteristik tanah menjadi faktor terbesar yang menentukan resistansi grounding.

Jenis Tanah Karakteristik Grounding

Tanah rawa/lembap ->Sangat baik

Tanah liat -> Baik

Tanah kebun -> Cukup baik

Tanah berbatu -> Kurang baik

Pasir kering -> Buruk

Pada daerah berbatu atau tanah dengan resistivitas tinggi, sering kali diperlukan beberapa batang grounding yang dihubungkan paralel.

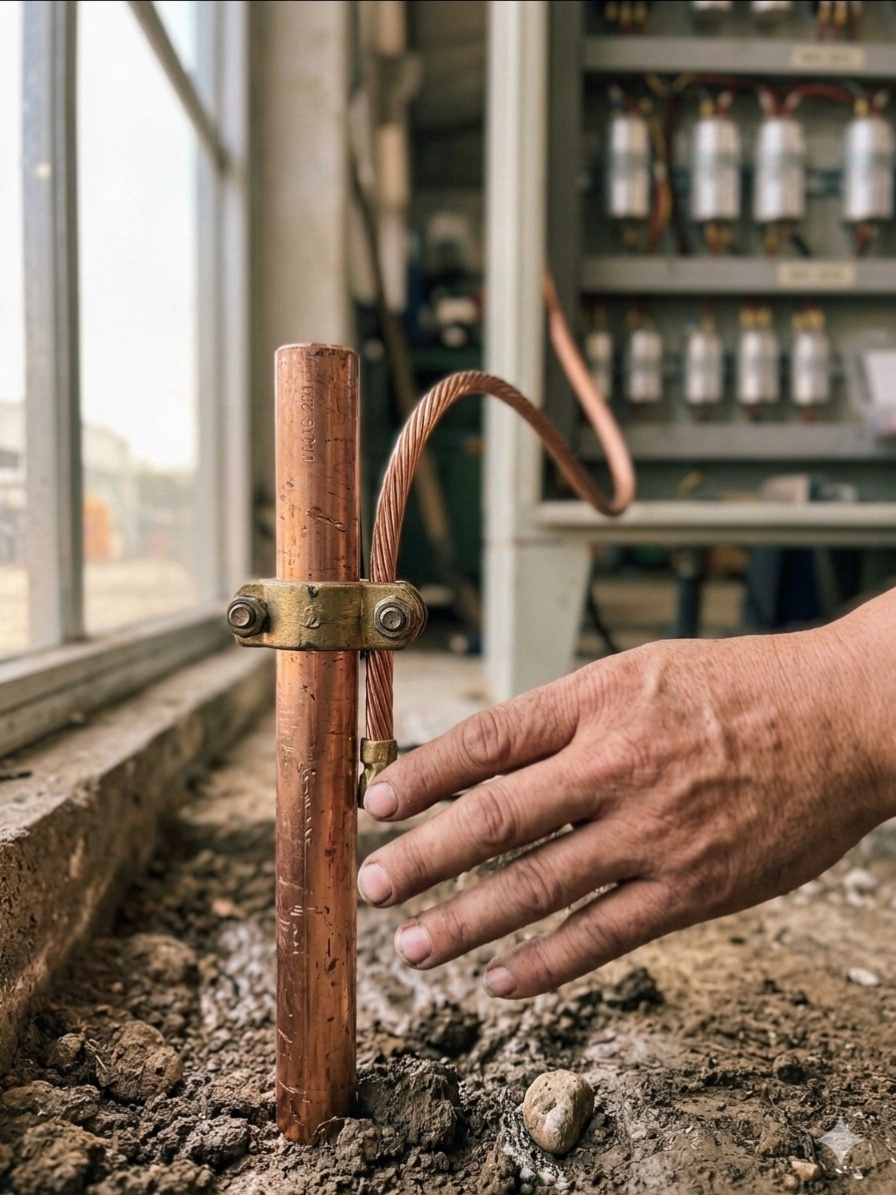

Panjang dan Diameter Ground Rod

Semakin panjang elektroda yang ditanam, maka luas kontak dengan tanah bertambah sehingga nilai tahanan grounding dapat menurun.

Ground rod yang umum digunakan antara lain:

• 5/8 inci × 1,5 meter.

• 5/8 inci × 2,4 meter.

• 3/4 inci × 3 meter.

• Copper bonded rod atau solid copper rod.

Jumlah Ground Rod

Jika satu batang grounding belum mencapai target, beberapa batang dapat dipasang secara paralel dengan jarak antar batang minimal sama dengan panjang batang yang digunakan.

Kondisi Kelembapan Tanah

Tanah basah memiliki konduktivitas lebih baik dibanding tanah kering. Oleh karena itu, pengukuran grounding sebaiknya dilakukan saat kondisi representatif dan bukan hanya setelah hujan deras.

Bagaimana Cara Mengukur Grounding?

Pengukuran grounding dilakukan menggunakan Earth Tester atau Earth Resistance Tester.

Metode yang paling umum digunakan adalah:

1. Three Point Method (3 Pole Test).

2. Four Point Method (Wenner Method) untuk pengukuran resistivitas tanah.

3. Clamp-on Ground Tester untuk sistem grounding yang sudah saling terhubung.

Langkah sederhananya:

1. Putuskan hubungan ground rod dari sistem utama jika diperlukan.

2. Pasang elektroda bantu (P dan C) sesuai jarak standar.

3. Hubungkan kabel earth tester.

4. Lakukan pengukuran dan catat hasil resistansi.

Pengujian sebaiknya dilakukan secara berkala, terutama pada fasilitas industri, rumah sakit, dan EV charging station yang beroperasi setiap hari.

Desain Grounding yang Direkomendasikan untuk EV Charging

Untuk instalasi EV charging, praktik terbaik (best practice) yang umum diterapkan adalah:

• Menggunakan ground rod copper bonded berkualitas tinggi.

• Target resistansi grounding ≤ 2 Ohm, ideal ≤ 1 Ohm.

• Grounding EV charger diintegrasikan dengan grounding sistem proteksi petir dan panel utama sesuai desain yang berlaku.

• Menambahkan Surge Protection Device (SPD) pada panel EV charger.

• Menggunakan kabel grounding berpenampang cukup dan koneksi mekanis yang kuat.

• Melakukan pengujian earth resistance sebelum commissioning dan inspeksi berkala.

Pada lokasi komersial seperti SPKLU, hotel, pusat perbelanjaan, atau gedung perkantoran, sistem grounding biasanya dibuat dalam bentuk grounding grid agar distribusi arus gangguan lebih merata.

Aplikasi Grounding pada Berbagai Sektor

1. Industri dan Pabrik

Pabrik dengan banyak motor listrik, inverter, dan panel distribusi memerlukan grounding berkualitas untuk menjaga keandalan produksi dan melindungi aset bernilai tinggi.

2. Gedung Perkantoran

Grounding membantu melindungi panel listrik, server, lift, serta sistem Building Automation System (BAS) dari gangguan petir dan lonjakan tegangan.

3. Rumah Sakit

Rumah sakit memiliki banyak peralatan medis sensitif seperti MRI, CT Scan, ventilator, dan sistem UPS. Oleh sebab itu, target grounding umumnya dibuat di bawah 1 Ohm.

4. Hotel dan Apartemen

Selain melindungi panel distribusi utama, grounding yang baik mengurangi risiko gangguan pada sistem akses kontrol, CCTV, fire alarm, dan EV charging yang kini mulai banyak dipasang di area parkir hotel.

5. EV Charging Station (SPKLU)

Grounding menjadi salah satu elemen wajib untuk memastikan keselamatan pengguna, keandalan charger, dan efektivitas sistem proteksi terhadap kebocoran arus maupun petir.

Kesalahan Umum dalam Instalasi Grounding

Beberapa kesalahan yang masih sering ditemui di lapangan antara lain:

• Menggunakan batang galvanis tipis yang mudah korosi.

• Menganggap satu batang grounding selalu cukup.

• Sambungan kabel grounding tidak diklem atau dilas dengan baik.

• Tidak melakukan pengukuran setelah instalasi selesai.

• Tidak melakukan inspeksi berkala sehingga nilai grounding meningkat akibat korosi atau perubahan kondisi tanah.

Grounding yang baik bukan hanya soal pemasangan awal, tetapi juga mengenai pemeliharaan dan pengujian rutin.

Solusi Grounding dan Material Pendukung di Toko Listrik 51

Jika Anda sedang merencanakan pembangunan EV charging station, panel LVMDP, panel MDB, maupun instalasi grounding industri, pemilihan material yang tepat sangat menentukan hasil akhir.

Toko Listrik 51 menyediakan berbagai kebutuhan untuk sistem grounding dan panel listrik, seperti:

• Ground rod copper bonded.

• Kabel NYA, NYY, dan kabel grounding berkualitas SNI.

• Busbar tembaga dan aksesoris panel.

• MCCB, MCB, SPD, dan komponen proteksi.

• Material panel listrik dan aksesoris instalasi industri.

Selain penyediaan material, Toko Listrik 51 juga dapat membantu memberikan konsultasi teknis mengenai pemilihan ukuran kabel, busbar, hingga sistem grounding yang sesuai kebutuhan proyek.

FAQ

1. Berapa nilai grounding yang ideal untuk EV charger?

Untuk EV charger, nilai grounding yang direkomendasikan adalah ≤ 2 Ohm, dengan target ideal ≤ 1 Ohm terutama untuk instalasi komersial atau SPKLU.

2. Apakah grounding 5 Ohm masih aman?

Untuk rumah tinggal umumnya masih dianggap baik. Namun, untuk panel industri, rumah sakit, dan EV charging, nilai tersebut sebaiknya diturunkan agar sistem proteksi bekerja lebih optimal.

3. Mengapa EV charger tidak bisa digunakan jika grounding jelek?

Banyak EV charger modern memiliki fitur pemeriksaan jalur grounding. Jika nilai resistansi terlalu tinggi atau jalur earth tidak terdeteksi, charger akan menampilkan fault dan tidak memulai pengisian.

4. Berapa kali grounding harus diuji?

Disarankan minimal 1 kali per tahun, atau lebih sering untuk fasilitas industri, rumah sakit, data center, dan SPKLU yang memiliki tingkat kritikal tinggi.

5. Apakah satu batang grounding sudah cukup?

Belum tentu. Pada tanah dengan resistivitas tinggi, sering diperlukan beberapa batang grounding yang dipasang paralel atau sistem grounding grid untuk mencapai nilai tahanan yang diinginkan.

Kesimpulan

Grounding merupakan salah satu fondasi utama keselamatan dan keandalan instalasi listrik modern. Pada sistem EV charging dan panel industri, grounding tidak hanya melindungi manusia dari sengatan listrik, tetapi juga menjaga agar proteksi bekerja dengan baik dan peralatan elektronik sensitif tetap aman dari gangguan.

Secara umum, target grounding ≤ 2 Ohm sudah sangat baik untuk sebagian besar aplikasi industri dan EV charging, sedangkan ≤ 1 Ohm menjadi standar ideal untuk sistem kritikal seperti rumah sakit, data center, PLC, dan SPKLU.

Dengan desain yang benar, penggunaan material berkualitas, serta pengujian berkala menggunakan earth tester, sistem grounding dapat memberikan perlindungan jangka panjang dan meningkatkan keandalan operasional seluruh instalasi listrik. Untuk hasil terbaik, pastikan seluruh komponen grounding, kabel, dan panel menggunakan produk berkualitas dan sesuai standar yang berlaku.
