Apa Itu Breaking Capacity pada MCCB? Panduan Lengkap untuk Memilih MCCB yang Aman
Pendahuluan
Saat memilih MCCB (Molded Case Circuit Breaker), banyak orang hanya fokus pada nilai arus seperti 100A, 250A, atau 400A. Padahal ada satu spesifikasi yang sama pentingnya, yaitu breaking capacity atau kemampuan pemutusan hubung singkat.
Kesalahan memahami breaking capacity dapat berakibat fatal. MCCB mungkin mampu mengalirkan arus normal dengan baik, tetapi ketika terjadi korsleting besar, MCCB bisa gagal memutus arus, mengalami ledakan internal, terbakar, bahkan merusak seluruh panel listrik.
Karena itu, insinyur listrik, panel maker, kontraktor, hingga pemilik gedung perlu memahami apa itu breaking capacity dan bagaimana cara memilihnya dengan benar.
Pada artikel ini, kita akan membahas secara lengkap pengertian breaking capacity MCCB, perbedaannya dengan ampere rating, cara menghitung kebutuhan, serta contoh aplikasinya di gedung, hotel, rumah sakit, dan pabrik.
Apa Itu Breaking Capacity pada MCCB?
Breaking Capacity adalah kemampuan maksimum MCCB untuk memutus arus hubung singkat (short circuit current) secara aman tanpa mengalami kerusakan berbahaya.
Satuan yang digunakan adalah:
kA (kilo Ampere)
1 kA = 1.000 Ampere
Contoh:
MCCB 100A dengan breaking capacity 25kA
MCCB 250A dengan breaking capacity 36kA
MCCB 400A dengan breaking capacity 50kA
Artinya:
Jika terjadi arus hubung singkat sebesar 25.000A, maka MCCB 25kA masih mampu memutus gangguan dengan aman.
Namun jika arus hubung singkat mencapai 35.000A, MCCB 25kA bisa mengalami kegagalan.
Mengapa Breaking Capacity Sangat Penting?
Ketika sistem listrik beroperasi normal, arus mungkin hanya puluhan hingga ratusan ampere.
Contoh:
Pompa: 20A
AC sentral: 80A
Motor produksi: 150A
Namun saat terjadi korsleting, arus dapat melonjak sangat besar dalam waktu sangat singkat.
Sebagai ilustrasi:
KondisiArusOperasi normal100AStarting motor500AShort circuit10.000A – 50.000A
Arus hubung singkat dapat mencapai ratusan kali lipat arus normal.
Inilah alasan mengapa rating ampere dan breaking capacity adalah dua hal yang berbeda.
Perbedaan Ampere Rating dan Breaking Capacity
Banyak orang menganggap MCCB 250A otomatis lebih kuat daripada MCCB 100A.
Belum tentu.
Perhatikan contoh berikut:
MCCB Current - Rating Breaking Capacity
MCCB A250A18kA
MCCB B250A50kA
Keduanya sama-sama dapat mengalirkan arus 250A secara terus menerus.
Namun MCCB B jauh lebih aman menghadapi gangguan hubung singkat besar.
Karena itu saat memilih MCCB, selalu periksa:
Rated Current (In)
Breaking Capacity (Icu)
Service Breaking Capacity (Ics)
Tegangan Operasi
Bagaimana Terjadinya Arus Hubung Singkat yang Besar?
Besarnya arus short circuit dipengaruhi oleh:
Kapasitas Trafo
Semakin besar trafo, semakin besar energi gangguan yang tersedia.
Contoh:
Kapasitas Trafo Potensi Fault Current
100 kVA Rendah
500 kVA Sedang
2.000 kVA Tinggi
5.000 kVA Sangat Tinggi
Jarak dari Trafo
Semakin dekat panel dengan trafo:
Impedansi lebih kecil
Fault current lebih besar
Semakin jauh:
Fault current berkurang
Ukuran Kabel dan Busbar
Kabel besar dan busbar besar memiliki impedansi rendah sehingga arus gangguan lebih tinggi.
Pada panel distribusi industri, ukuran busbar dan kabel feeder sangat memengaruhi level short circuit yang mungkin terjadi.
Istilah Penting: Icu dan Ics
Saat membaca datasheet MCCB, biasanya ditemukan dua istilah:
Icu (Ultimate Breaking Capacity)
Icu adalah kemampuan maksimum MCCB memutus arus gangguan.
Contoh:
Icu = 36kA
Artinya MCCB mampu memutus arus hubung singkat sampai 36.000A.
Namun setelah kejadian tersebut MCCB mungkin memerlukan pemeriksaan atau penggantian.
Ics (Service Breaking Capacity)
Ics adalah kemampuan MCCB untuk:
Memutus fault
Tetap dapat digunakan kembali
Biasanya dinyatakan sebagai persentase Icu.
Contoh:
Icu Ics
36kA 18kA (50%)
36kA 27kA (75%)
36kA 36kA (100%)
Semakin tinggi nilai Ics, semakin baik kualitas MCCB.
Cara Membaca Label Breaking Capacity MCCB
Contoh label:
MCCB 250A, Icu 36kA @ 415V
Artinya:
Arus nominal = 250A
Tegangan kerja = 415V
Kemampuan memutus short circuit = 36.000A
Jika tersedia arus fault hingga 30kA ✅ Aman, Jika arus fault mencapai 45kA❌ Tidak aman
Berapa Breaking Capacity yang Umum Digunakan?
Berikut nilai yang sering ditemukan di lapangan:
Breaking Capacity Aplikasi
10kARumah besar
18kARuko
25kAGedung kecil
36kAHotel
50kARumah sakit
65kAIndustri
85kAPabrik besar
100kA+Data center dan utilitas
Contoh Aplikasi di Berbagai Industri
Gedung Perkantoran
Panel SDP lantai:
MCCB 100A–250A
Fault level relatif sedang
Umumnya menggunakan:
25kA
36kA
Hotel
Hotel memiliki:
Chiller
Lift
Kitchen equipment
Pompa
Arus gangguan biasanya lebih tinggi.
Rekomendasi:
36kA hingga 50kA
Rumah Sakit
Rumah sakit memiliki:
Sistem UPS
Genset
Medical equipment
Operasi 24 jam
Keandalan sangat penting.
Rekomendasi:
Minimal 50kA
Pabrik Industri
Pabrik menggunakan:
Motor besar
Trafo besar
Busbar utama
Fault current bisa sangat tinggi.
Rekomendasi:
50kA–100kA
Ukuran busbar dan feeder utama yang besar juga meningkatkan potensi level gangguan sehingga studi short circuit sangat disarankan.

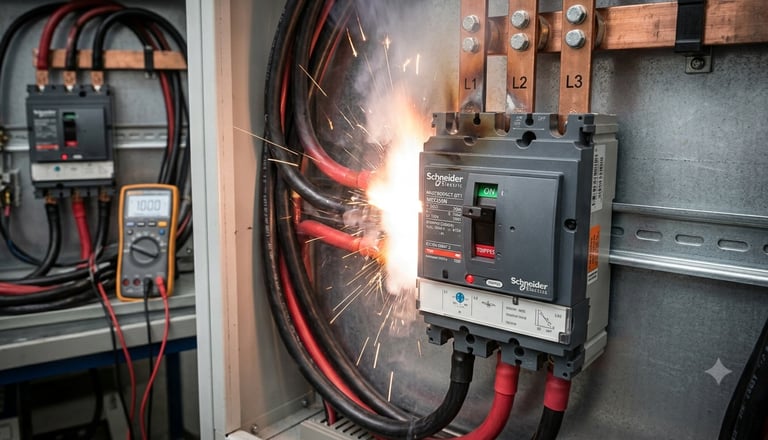

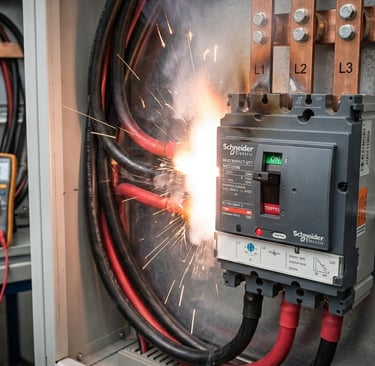

Apa yang Terjadi Jika Breaking Capacity Terlalu Kecil?
Risikonya antara lain:
MCCB Meledak
Energi fault tidak mampu ditahan.
Arc Flash
Muncul ledakan plasma panas yang membahayakan teknisi.
Kerusakan Panel
Busbar dapat terbakar.
Downtime Produksi
Pabrik berhenti beroperasi.
Kerugian Finansial
Kerusakan peralatan jauh lebih mahal dibanding selisih harga MCCB yang tepat.
Cara Menentukan Breaking Capacity yang Benar
Langkah ideal:
1. Hitung Fault Current
Dilakukan melalui:
Studi hubung singkat
Software ETAP
Ecodial
EasyPower
2. Ketahui Kapasitas Trafo
Contoh:
630 kVA
1250 kVA
2000 kVA
Semakin besar trafo, semakin tinggi fault current.
3. Tentukan Lokasi MCCB
Panel dekat trafo membutuhkan breaking capacity lebih tinggi.
4. Tambahkan Safety Margin
Praktik umum:
Fault Current × 125%
Contoh:
Fault Current = 28kA
Maka pilih:
36kA atau 50kA
Kesalahan yang Sering Terjadi Saat Memilih MCCB
Hanya Melihat Ampere
250A tidak otomatis aman untuk semua aplikasi.
Menggunakan MCCB Murah Tanpa Datasheet
Breaking capacity sering tidak jelas.
Menyalin Spesifikasi Proyek Lama
Setiap lokasi memiliki fault level berbeda.
Mengabaikan Pertumbuhan Beban
Penambahan trafo di masa depan dapat meningkatkan fault current.
Solusi MCCB dan Panel Listrik dari Toko Listrik 51
Dalam proyek panel listrik industri, pemilihan MCCB tidak boleh hanya berdasarkan ampere. Perlu diperhatikan:
Breaking Capacity (Icu)
Service Capacity (Ics)
Kapasitas trafo
Ukuran kabel feeder
Ukuran busbar panel
Koordinasi proteksi
Toko Listrik 51 membantu pelanggan memilih komponen panel yang sesuai untuk:
Panel LVMDP
Panel MDP
Panel SDP
Panel ATS AMF
Panel Motor Control
Panel Kapasitor Bank
Panel Distribusi Industri
Tim kami dapat membantu menentukan spesifikasi MCCB yang sesuai dengan kebutuhan proyek di Malang, Surabaya, Gresik, Sidoarjo, Pasuruan, hingga seluruh Jawa Timur.
FAQ
1.Apakah breaking capacity sama dengan ampere MCCB?
Tidak. Ampere menunjukkan kemampuan membawa arus normal, sedangkan breaking capacity menunjukkan kemampuan memutus arus hubung singkat.
2.Apa arti MCCB 250A 36kA?
Artinya MCCB dapat membawa arus normal hingga 250A dan mampu memutus arus hubung singkat sampai 36.000A.
3.Apakah MCCB 18kA cukup untuk pabrik?
Belum tentu. Banyak pabrik memiliki fault current di atas 18kA sehingga biasanya memerlukan MCCB 36kA, 50kA, atau lebih tinggi.
4.Mengapa MCCB dengan breaking capacity tinggi lebih mahal?
Karena konstruksi internal, ruang pemadam busur api (arc chute), kontak, dan sistem proteksinya dirancang untuk menahan energi gangguan yang jauh lebih besar.
5.Bagaimana mengetahui kebutuhan breaking capacity suatu panel?
Dengan melakukan studi short circuit berdasarkan kapasitas trafo, impedansi sistem, panjang kabel, dan konfigurasi jaringan listrik.
Kesimpulan
Breaking capacity adalah salah satu parameter terpenting dalam pemilihan MCCB. Nilai ini menunjukkan kemampuan MCCB untuk memutus arus hubung singkat secara aman tanpa menimbulkan kerusakan berbahaya.
MCCB dengan rating ampere yang benar belum tentu aman apabila breaking capacity-nya lebih rendah daripada fault current sistem. Oleh karena itu, pemilihan MCCB harus mempertimbangkan kapasitas trafo, lokasi panel, ukuran kabel, ukuran busbar, serta hasil studi hubung singkat.
Dengan memahami breaking capacity, Anda dapat merancang sistem distribusi listrik yang lebih aman, andal, dan sesuai standar untuk gedung, hotel, rumah sakit, maupun pabrik industri.
