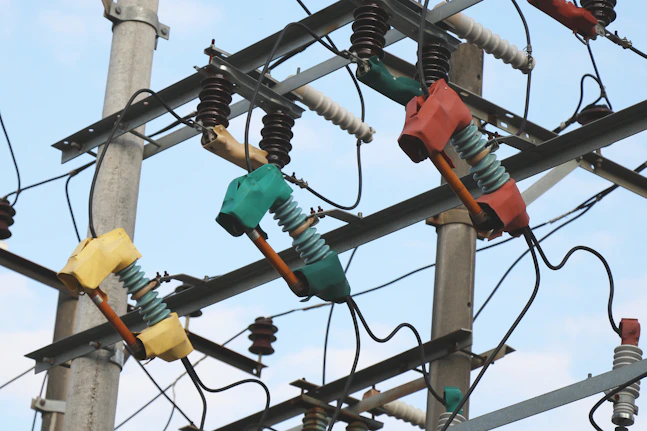

Jika Anda pernah membuka panel listrik, melihat kabel di gedung bertingkat, pabrik, atau rumah sakit, kemungkinan besar Anda akan menemukan kode R, S, T, dan N. Banyak orang mengira huruf tersebut hanyalah penamaan kabel biasa. Padahal, setiap jalur memiliki fungsi yang sangat penting dalam distribusi tenaga listrik.

Memahami jalur R S T N tidak hanya penting bagi teknisi listrik, tetapi juga bagi pemilik bangunan, kontraktor, mahasiswa teknik, hingga purchasing yang bertanggung jawab memilih panel listrik.

Artikel ini akan membahas secara lengkap:

Apa itu jalur R S T N?
Fungsi masing-masing jalur
Standar warna kabel
Perbedaan dengan listrik 1 fasa
Contoh penerapan pada industri, hotel, rumah sakit, dan gedung
Kesalahan yang sering terjadi saat instalasi

Apa Itu Jalur R S T N?

Jalur R S T N merupakan penghantar pada sistem listrik 3 fasa + netral.

Huruf-huruf tersebut terdiri dari:

R = Phase 1
S = Phase 2
T = Phase 3
N = Neutral

Pada sistem distribusi listrik PLN tegangan rendah Indonesia, tegangan yang umum digunakan adalah:

380 Volt antar fasa (R-S, S-T, T-R)
220 Volt antara salah satu fasa dengan Netral

Karena memiliki tiga penghantar fasa, sistem ini mampu menyalurkan daya jauh lebih besar dibanding listrik 1 fasa.

Fungsi Masing-Masing Jalur

1. Jalur R

R merupakan salah satu penghantar fasa.

Fungsi utamanya:

Mengalirkan daya listrik
Menjadi salah satu sumber tegangan 220V terhadap Netral
Membentuk tegangan 380V terhadap S maupun T

Pada kondisi normal, arus pada R sebaiknya hampir sama dengan arus pada S dan T.

2. Jalur S

Jalur S adalah penghantar fasa kedua.

Karakteristiknya sama seperti R, hanya berbeda sudut fase sebesar 120°.

Perbedaan sudut fase inilah yang membuat motor listrik dapat berputar dengan efisien.

3. Jalur T

T merupakan penghantar fasa ketiga.

Fungsinya:

Menyempurnakan sistem tiga fasa
Menjaga putaran motor tetap stabil
Membagi beban secara merata

Tanpa tiga fasa yang seimbang, motor industri tidak akan bekerja secara optimal.

4. Jalur Netral (N)

Netral berbeda dengan ketiga jalur fasa.

Fungsi netral:

Jalur balik arus pada beban 1 fasa
Menjadi titik referensi tegangan
Menjaga kestabilan sistem distribusi

Pada sistem tiga fasa yang bebannya benar-benar seimbang, arus netral secara teori mendekati nol.

Namun pada bangunan nyata, beban hampir tidak pernah benar-benar seimbang sehingga arus netral tetap ada.

Mengapa Disebut Sistem 3 Fasa?

Generator PLN menghasilkan tiga gelombang AC yang berbeda waktu sebesar 120°.

Misalnya:

Gelombang R muncul lebih dahulu
Disusul S
Kemudian T

Ketiganya terus bergantian menghasilkan daya.

Inilah yang menyebabkan:

tenaga motor lebih halus
torsi lebih besar
efisiensi lebih tinggi
distribusi daya lebih stabil

Dibanding listrik 1 fasa, sistem 3 fasa jauh lebih cocok untuk beban besar.

Hubungan Jalur R S T N dengan Grounding

Banyak orang menganggap Netral sama dengan Ground.

Padahal keduanya berbeda.

Grounding tidak digunakan untuk mengalirkan arus kerja normal.

Ground hanya akan dialiri arus ketika terjadi kebocoran listrik atau gangguan isolasi.

Standar Warna Kabel Jalur R S T N

Menurut standar IEC yang banyak digunakan di Indonesia, identifikasi warna umumnya adalah:

Pada instalasi lama masih sering dijumpai warna:

R = Merah
S = Kuning
T = Biru

Karena itu, sebelum melakukan pekerjaan listrik selalu pastikan identifikasi kabel menggunakan alat ukur, bukan hanya mengandalkan warna.

Tegangan pada Jalur R S T N

Berikut nilai tegangan yang umum dijumpai.

Nilai tersebut dapat sedikit berubah tergantung kondisi jaringan PLN dan toleransi sistem.

Mengapa Beban Harus Seimbang?

Salah satu tujuan utama sistem tiga fasa adalah membagi beban secara merata.

Contoh:

R = 80 A

S = 78 A

T = 82 A

Distribusi ini masih tergolong baik.

Namun jika:

R = 150 A

S = 30 A

T = 20 A

Maka akan muncul beberapa masalah:

arus netral meningkat
kabel netral menjadi panas
rugi-rugi daya bertambah
umur transformator berkurang
MCCB lebih mudah trip

Karena itu panel distribusi perlu dirancang agar pembagian beban antar fasa tetap seimbang.

Contoh Penerapan Jalur R S T N

Industri

Pada pabrik, jalur R S T digunakan untuk:

motor conveyor
kompresor
mesin CNC
pompa industri
blower

Sementara lampu kantor dan stop kontak biasanya menggunakan salah satu fasa terhadap Netral.

Gedung Perkantoran

Gedung bertingkat biasanya menggunakan:

Beban akan dibagi ke R, S, dan T agar tidak terjadi ketidakseimbangan.

Contohnya:

Lantai 1 dominan R
Lantai 2 dominan S
Lantai 3 dominan T

Rumah Sakit

Rumah sakit membutuhkan kestabilan listrik yang tinggi.

Peralatan seperti:

MRI
CT Scan
HVAC
Lift
UPS
Sistem operasi

banyak menggunakan sistem tiga fasa.

Pembagian beban yang baik membantu menjaga kontinuitas pelayanan dan mengurangi risiko gangguan listrik.

Hotel

Hotel memanfaatkan R S T N untuk:

lift
pompa air
chiller
AHU
kitchen equipment
laundry

Sedangkan kamar tamu umumnya menerima suplai listrik 220V dari salah satu fasa ke Netral.

Pabrik

Pada fasilitas manufaktur, hampir seluruh mesin produksi menggunakan listrik 3 fasa karena:

efisiensi tinggi
torsi motor besar
konsumsi arus lebih rendah dibanding sistem 1 fasa dengan daya yang sama
biaya instalasi lebih ekonomis untuk beban besar

Kesalahan yang Sering Terjadi

Beberapa kesalahan instalasi yang masih sering ditemukan adalah:

Menganggap Netral sama dengan Ground.
Pembagian beban tidak seimbang pada R, S, dan T.
Tidak memberi label jalur di dalam panel.
Warna kabel tidak mengikuti standar.
Menghubungkan motor tanpa mengecek urutan fasa sehingga arah putaran salah.
Menggunakan ukuran kabel atau MCCB yang tidak sesuai dengan arus beban.

Kesalahan-kesalahan tersebut dapat menyebabkan penurunan performa sistem hingga meningkatkan risiko gangguan dan bahaya keselamatan.

Solusi Toko Listrik 51

Memahami jalur R S T N hanyalah langkah awal. Instalasi yang aman dan andal juga membutuhkan pemilihan komponen yang tepat, seperti panel listrik, MCCB, MCB, busbar, kabel, dan sistem grounding yang sesuai standar.

Toko Listrik 51 melayani kebutuhan kelistrikan untuk wilayah Malang dan sekitarnya, mulai dari konsultasi hingga penyediaan komponen panel listrik.

📍 Alamat
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

📞 Telepon / WhatsApp
085168615016

Tim kami siap membantu Anda memilih solusi yang sesuai untuk rumah, gedung komersial, hotel, rumah sakit, maupun fasilitas industri.

Jangan Lewatkan Artikel Ini!

Agar pemahaman Anda semakin lengkap, baca juga artikel berikut:

FAQ

1. Apa arti R S T N pada listrik?

R, S, dan T adalah tiga penghantar fasa pada sistem listrik 3 fasa, sedangkan N adalah jalur netral yang berfungsi sebagai jalur balik arus untuk beban 1 fasa.

2. Berapa tegangan antara R dan N?

Pada sistem tegangan rendah PLN di Indonesia, tegangan antara salah satu fasa (R, S, atau T) dengan Netral umumnya sekitar 220 Volt.

3. Mengapa sistem 3 fasa menggunakan tiga jalur?

Karena ketiga fasa memiliki perbedaan sudut sebesar 120°, sehingga menghasilkan penyaluran daya yang lebih stabil, efisien, dan cocok untuk beban besar seperti motor listrik.

4. Apakah Netral sama dengan Ground?

Tidak. Netral adalah penghantar kerja yang membawa arus pada kondisi normal, sedangkan Ground (PE) merupakan penghantar proteksi yang hanya dialiri arus saat terjadi gangguan.

5. Mengapa beban harus dibagi merata pada R, S, dan T?

Pembagian beban yang seimbang mengurangi arus pada penghantar netral, meningkatkan efisiensi sistem, mengurangi rugi-rugi daya, dan memperpanjang umur peralatan listrik.

Kesimpulan

Jalur R S T N merupakan dasar dari sistem distribusi listrik tiga fasa yang banyak digunakan pada gedung, hotel, rumah sakit, pusat perbelanjaan, dan industri. Dengan memahami fungsi masing-masing penghantar, standar warna kabel, hubungan dengan netral dan grounding, serta pentingnya keseimbangan beban, instalasi listrik dapat dirancang lebih aman, efisien, dan mudah dipelihara.

Baik Anda seorang pemilik bangunan, teknisi pemula, maupun kontraktor, memahami konsep ini akan membantu dalam memilih komponen yang tepat dan mengurangi risiko kesalahan instalasi di lapangan.
