Volt (Tegangan Listrik): Pengertian, Rumus, Fungsi, dan Cara Menghitungnya

Pendahuluan

Saat membeli peralatan listrik, membaca spesifikasi panel listrik, atau melihat label pada kabel dan MCB, Anda pasti sering menemukan satuan Volt (V). Namun, masih banyak orang yang memahami volt hanya sebagai "angka listrik" tanpa mengetahui fungsi sebenarnya.

Padahal, volt atau tegangan listrik merupakan salah satu parameter paling penting dalam sistem kelistrikan. Tanpa tegangan, arus listrik tidak akan mengalir dan seluruh peralatan listrik tidak dapat bekerja.

Baik pada rumah tinggal, gedung perkantoran, hotel, rumah sakit, pusat perbelanjaan, hingga pabrik industri, pemahaman mengenai volt sangat penting untuk memastikan instalasi listrik aman, efisien, dan sesuai kebutuhan beban.

Pada artikel ini, kita akan membahas secara lengkap apa itu volt, fungsi tegangan listrik, rumus perhitungan, perbedaan dengan ampere dan watt, serta contoh penerapannya dalam kehidupan sehari-hari.

Apa Itu Volt (Tegangan Listrik)?

Volt (V) adalah satuan untuk mengukur tegangan listrik (voltage).

Tegangan dapat diibaratkan sebagai tekanan yang mendorong aliran listrik melalui kabel dan peralatan listrik.

Jika dianalogikan dengan aliran air:

Tekanan air -> Tegangan (Volt)

Debit air -> Arus (Ampere)

Diameter pipa -> Ukuran kabel

Pompa air - > Sumber listrik

Semakin tinggi tegangan, semakin besar kemampuan listrik untuk mendorong arus mengalir menuju beban.

Definisi Volt Secara Teknis

Secara ilmiah:

1 Volt = 1 Joule energi per 1 Coulomb muatan listrik

Meski definisi ini cukup teknis, dalam aplikasi sehari-hari lebih mudah memahami volt sebagai:

"Besarnya dorongan listrik yang tersedia untuk mengoperasikan peralatan listrik."

Mengapa Tegangan Listrik Penting?

Tegangan menentukan apakah suatu peralatan dapat bekerja dengan normal.

Contoh:

• Lampu rumah: 220V

• Kulkas: 220V

• AC rumah: 220V

• Motor industri: 380V

• Panel distribusi: 380V

• Sistem kontrol: 24V DC

Jika tegangan terlalu rendah:

• Lampu redup

• Motor sulit berputar

• AC tidak dingin

• Mesin industri kehilangan performa

Jika tegangan terlalu tinggi:

• Komponen cepat rusak

• Umur peralatan lebih pendek

• Risiko kebakaran meningkat

Satuan Tegangan yang Umum Digunakan

Satuan Nilai

mV (millivolt) - 0,001 Volt

V (Volt) - 1 Voltk

V (kilovolt) - 1.000 Volt

MV (megavolt) - 1.000.000 Volt

Contoh penerapan: Baterai AA ->1,5V, Charger HP -> 5V, Sistem kontrol PLC -> 24V DC, Rumah tangga Indonesia -> 220V, Industri 3 fasa 380V -> Jaringan PLN menengah -> 20 kV, Transmisi PLN150 kV - 500 kV

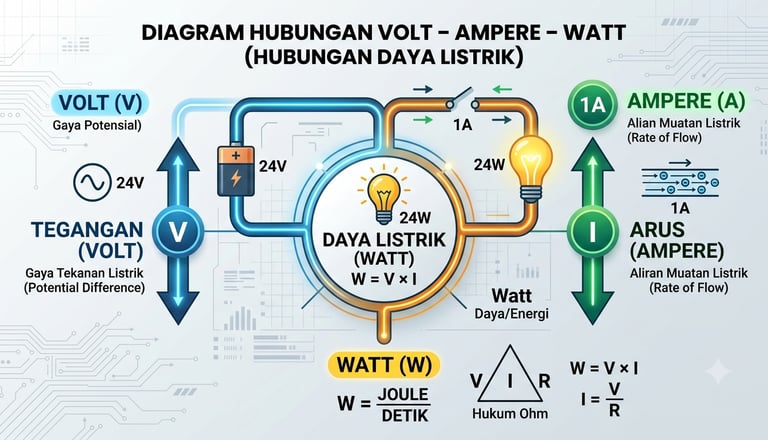

Perbedaan Volt, Ampere, dan Watt

Hubungan ketiganya:

Watt (Daya) = Volt (Tegangan) × Ampere (Arus)

Contoh:

220V × 5A = 1.100 Watt

Artinya peralatan tersebut mengonsumsi daya sekitar 1,1 kW.

Rumus Menghitung Tegangan (Volt)

Sistem 1 Fasa

Rumus dasar:

V = P ÷ I

Dimana:

• V = Tegangan (Volt)

• P = Daya (Watt)

• I = Arus (Ampere)

Contoh:

Sebuah heater memiliki daya 2.200 Watt dan arus 10A.

Maka:

V = 2200 ÷ 10

V = 220 Volt

Sistem 3 Fasa

Untuk sistem industri:

V = P ÷ (1,73 × I × PF)

Dimana:

• PF = Power Factor

• 1,73 = √3

Contoh:

Motor 15 kW dengan PF 0,85 dan arus 27A.

V = 15.000 ÷ (1,73 × 27 × 0,85)

Hasil mendekati 380 Volt.

Tegangan 220V dan 380V, Apa Bedanya?

Di Indonesia umumnya terdapat dua sistem tegangan utama:

Tegangan 220V (1 Fasa)

Digunakan untuk:

• Rumah tinggal

• Ruko

• Toko

• Kantor kecil

Contoh beban:

• Lampu

• TV

• AC rumah

• Mesin cuci

• Kulkas

Tegangan 380V (3 Fasa)

Digunakan untuk:

• Pabrik

• Hotel

• Rumah sakit

• Mall

• Gedung bertingkat

Contoh beban:

• Chiller

• Lift

• Pompa besar

• Kompresor

• Motor produksi

Pada arus yang sama, sistem 3 fasa mampu menyalurkan daya jauh lebih besar dibanding sistem 1 fasa. Sebagai contoh, arus 100A pada sistem 380V 3 fasa dapat membawa daya sekitar 55,9 kW, sedangkan pada sistem 220V 1 fasa hanya sekitar 18,7 kW.

Mengapa Tegangan Bisa Turun?

Fenomena ini disebut voltage drop.

Penyebabnya antara lain:

Kabel Terlalu Panjang

Semakin panjang kabel, semakin besar hambatan listrik.

Ukuran Kabel Terlalu Kecil

Kabel kecil memiliki resistansi lebih tinggi sehingga tegangan turun lebih besar.

Beban Berlebihan

Overload menyebabkan arus meningkat dan tegangan turun.

Sambungan Longgar

Koneksi yang kurang baik meningkatkan hambatan.

Dampak Tegangan Terlalu Rendah

Beberapa masalah yang sering muncul:

• Lampu berkedip

• Motor cepat panas

• Kontaktor gagal bekerja

• PLC error

• Inverter trip

• Produksi pabrik terganggu

Pada fasilitas kritis seperti rumah sakit dan data center, kestabilan tegangan menjadi faktor yang sangat penting.

Contoh Aplikasi Tegangan pada Berbagai Sektor

Rumah Tinggal

Umumnya menggunakan:

• 220V 1 fasa

• MCB 2A–32A

• Daya PLN 900–5.500 VA

Gedung Perkantoran

Menggunakan:

• 380V 3 fasa

• Panel SDP dan MDP

• UPS untuk komputer dan server

Hotel

Membutuhkan tegangan stabil untuk:

• Lift

• Chiller

• AC sentral

• Sistem keamanan

Biasanya menggunakan panel distribusi dan panel ATS-AMF sebagai cadangan saat listrik PLN padam.

Rumah Sakit

Sangat bergantung pada kestabilan tegangan untuk:

• Ruang operasi

• ICU

• Laboratorium

• MRI dan CT Scan

Gangguan tegangan dapat berdampak langsung pada pelayanan pasien.

Pabrik Industri

Menggunakan:

• 380V 3 fasa

• Motor listrik besar

• Panel MCC

• Panel kapasitor bank

Pertumbuhan industri yang terus meningkat di Jawa Timur membuat kebutuhan sistem distribusi listrik dan panel berkualitas semakin tinggi. Industri pengolahan masih menjadi kontributor terbesar ekonomi Jawa Timur dengan porsi lebih dari 31% terhadap struktur ekonomi daerah.

Hubungan Volt dengan Pemilihan Kabel dan Busbar

Tegangan tidak dapat dipisahkan dari pemilihan penghantar listrik.

Saat tegangan dan daya meningkat, arus yang mengalir juga meningkat sehingga ukuran kabel dan busbar harus disesuaikan. Sebagai referensi praktis:

Arus & Tembaga: 15A 1,5 mm², 24A 2,5 mm², 32A 4 mm², 40A 6 mm², 55A 10 mm²

Untuk panel distribusi yang menggunakan busbar tembaga:

Busbar & Kapasitas: Arus20 × 3 mm ±100A, 25 × 5 mm ±200A, 30 × 5 mm±250A

Solusi Kelistrikan dari Toko Listrik 51

Memahami volt dan sistem tegangan sangat penting sebelum memilih:

• Kabel listrik

• MCCB dan MCB

• Busbar tembaga

• Panel distribusi

• Panel MDP

• Panel SDP

• Panel ATS AMF

• Panel LVMDP

• Capacitor Bank

Toko Listrik 51 menyediakan kebutuhan kelistrikan industri dan komersial untuk berbagai proyek di:

• Malang

• Gresik

• Jogja

• Kediri

• Maluku Utara

• Batam

• Kalimantan Selatan

• Banyuwangi

• Probolinggo

• Tulungagung

Alamat:
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

Telepon / WhatsApp:
085168615016

Tim Toko Listrik 51 dapat membantu pemilihan kabel, busbar, MCCB, panel distribusi, hingga perhitungan kebutuhan daya sesuai aplikasi proyek Anda.

Jangan Lewatkan Artikel Ini!

• Arus (Ampere): Pengertian, Rumus, Cara Menghitung & Aplikasinya

• Apa Itu Daya (Watt)? Panduan Lengkap Menghitung Daya Listrik

• Hambatan (Ohm): Pengertian, Rumus, Cara Menghitung & Contohnya

• Pelajari alat ukur listrik Volt AC, fungsi, cara penggunaan, cara membaca hasil ukur, dan tips memilih voltmeter AC yang tepat.

• Pelajari alat ukur Volt DC, fungsi, cara mengukur tegangan DC, jenis multimeter, contoh penggunaan, dan tips aman untuk pemula.

• Alat Ukur Listrik Ohm: Fungsi, Cara Mengukur & Tips Aman

• Alat Ukur Listrik Clamp Meter: Fungsi, Cara Kerja & Cara Menggunakan

• Kesalahan Instalasi Panel Distribusi di Industri Pertambangan

• Pesan Panel Listrik Custom untuk Bangunan Komersial di Malang | Toko Listrik 51

FAQ

1.Apakah volt sama dengan watt?

Tidak. Volt adalah tegangan listrik, sedangkan watt adalah daya listrik yang digunakan oleh peralatan.

Berapa tegangan listrik rumah di Indonesia?

Sebagian besar rumah di Indonesia menggunakan tegangan sekitar 220V 1 fasa dengan frekuensi 50 Hz.

2.Mengapa tegangan rumah kadang turun?

Biasanya disebabkan oleh beban berlebih, kabel terlalu panjang, sambungan kurang baik, atau gangguan pada jaringan distribusi.

3.Apakah tegangan tinggi selalu lebih baik?

Tidak selalu. Tegangan harus sesuai spesifikasi peralatan. Tegangan terlalu tinggi justru dapat merusak perangkat listrik.

4.Mengapa industri menggunakan 380V 3 fasa?

Karena sistem 3 fasa mampu menyalurkan daya yang lebih besar dengan efisiensi yang lebih baik dibandingkan sistem 1 fasa.

Kesimpulan

Volt atau tegangan listrik adalah gaya dorong yang membuat arus listrik dapat mengalir dan mengoperasikan berbagai peralatan. Pemahaman mengenai tegangan sangat penting dalam perencanaan instalasi listrik rumah, gedung, hotel, rumah sakit, maupun pabrik industri.

Dengan memahami hubungan antara volt, ampere, watt, ukuran kabel, dan kapasitas panel, risiko gangguan listrik dapat diminimalkan sekaligus meningkatkan keamanan sistem kelistrikan. Untuk kebutuhan kabel, panel listrik, MCCB, busbar, dan konsultasi teknis, Toko Listrik 51 siap membantu berbagai proyek di Malang dan seluruh Indonesia.
