Komponen Utama Mobil Listrik & Fungsinya

2/9/20267 min read

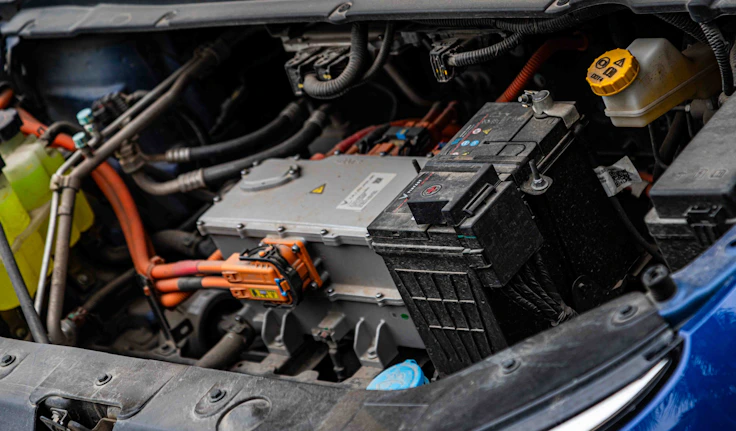

Electric car engine with visible wiring and battery components

Mobil listrik atau electric vehicle (EV) tidak menggunakan mesin pembakaran internal sebagai sumber tenaga utama. Energi untuk menggerakkan kendaraan berasal dari baterai bertegangan tinggi yang kemudian dikendalikan oleh rangkaian elektronika daya dan disalurkan ke motor listrik.

Sekilas, sistem mobil listrik terlihat lebih sederhana dibandingkan mobil berbahan bakar bensin atau diesel. Namun, di balik pengoperasiannya terdapat sejumlah komponen penting yang bekerja secara terintegrasi, mulai dari baterai traksi, Battery Management System (BMS), inverter, motor listrik, On-Board Charger (OBC), DC-DC converter, hingga sistem kontrol kendaraan.

Memahami komponen mobil listrik penting bukan hanya bagi calon pemilik EV, tetapi juga teknisi pemula, kontraktor listrik, pemilik gedung, hotel, rumah sakit, hingga pengelola fasilitas yang ingin menyediakan EV charger.

Secara umum, produsen kendaraan seperti Kia juga mengelompokkan baterai tegangan tinggi, inverter, motor, OBC, DC-DC converter, VCU, dan reduction gear sebagai bagian penting dari sistem kendaraan listrik.

Lalu, apa saja komponen utama mobil listrik dan bagaimana masing-masing bekerja?

1. Baterai Traksi: Sumber Energi Utama Mobil Listrik

Baterai traksi (traction battery) merupakan salah satu komponen paling penting pada mobil listrik. Baterai ini menyimpan energi listrik yang digunakan untuk menggerakkan motor.

Berbeda dengan baterai 12 volt pada mobil konvensional, baterai traksi EV memiliki tegangan jauh lebih tinggi dan kapasitas energi yang besar. Teknologi baterai lithium-ion banyak digunakan pada kendaraan listrik karena memiliki kepadatan energi yang tinggi.

Energi dari baterai disimpan dalam bentuk DC (Direct Current). Ketika mobil berjalan, energi tersebut diteruskan ke inverter untuk dikonversi sesuai kebutuhan motor listrik.

Kapasitas baterai biasanya dinyatakan dalam kWh (kilowatt-hour). Semakin besar kapasitas baterai, secara umum semakin besar pula energi yang dapat disimpan.

Contohnya, baterai 50 kWh secara sederhana dapat menyimpan energi sekitar 50 kWh, meskipun energi yang benar-benar dapat digunakan kendaraan dipengaruhi oleh batas pengisian, kondisi baterai, temperatur, efisiensi sistem, dan strategi pengelolaan baterai.

2. Battery Management System (BMS)

Baterai EV bukan hanya sekumpulan sel lithium yang disusun menjadi satu paket. Diperlukan sistem pengawasan elektronik yang disebut Battery Management System atau BMS.

BMS berfungsi memantau berbagai parameter baterai, seperti:

Tegangan sel
Arus pengisian dan pemakaian
Temperatur
Kondisi pengisian atau State of Charge (SoC)
Kondisi kesehatan baterai atau State of Health (SoH)
Keseimbangan antar-sel
Kondisi abnormal yang berpotensi membahayakan

Salah satu fungsi penting BMS adalah cell balancing, yaitu membantu menjaga agar tegangan antar-sel tetap berada dalam kondisi yang sesuai.

Tanpa pengelolaan yang baik, perbedaan karakteristik antar-sel dapat memengaruhi performa dan umur baterai.

3. Inverter: Mengubah DC Menjadi AC untuk Motor

Inverter mobil listrik merupakan komponen elektronika daya yang berada di antara baterai dan motor.

Baterai menghasilkan listrik DC, sedangkan banyak motor traksi EV menggunakan sistem AC. Inverter kemudian mengubah DC dari baterai menjadi AC dengan pengaturan tegangan dan frekuensi yang diperlukan motor.

Secara sederhana:

Baterai DC → Inverter → Motor listrik → Roda

Inverter juga berperan dalam proses regenerative braking. Ketika kendaraan melakukan pengereman regeneratif, motor dapat beroperasi sebagai generator. Energi listrik yang dihasilkan kemudian dikelola oleh inverter dan dikembalikan ke baterai.

Karena inverter bekerja dengan daya besar dan switching berkecepatan tinggi, pengendalian temperatur menjadi sangat penting.

4. Motor Listrik: Mengubah Energi Listrik Menjadi Gerakan

Motor listrik merupakan komponen yang secara langsung menghasilkan torsi untuk menggerakkan kendaraan.

Pada mobil listrik, motor mengambil energi dari baterai melalui inverter dan mengubahnya menjadi energi mekanik.

Beberapa jenis motor yang dapat digunakan pada kendaraan listrik antara lain:

Permanent Magnet Synchronous Motor (PMSM)
Induction Motor
Brushless DC Motor pada aplikasi tertentu

Karakteristik motor sangat memengaruhi akselerasi, efisiensi, konsumsi energi, dan performa kendaraan.

Keunggulan motor listrik adalah kemampuannya menghasilkan torsi besar pada putaran rendah. Inilah salah satu alasan mobil listrik dapat terasa responsif ketika pedal akselerator diinjak.

5. Reduction Gear atau Gearbox

Mobil listrik tetap dapat memiliki sistem roda gigi meskipun tidak menggunakan transmisi multi-speed seperti kebanyakan mobil konvensional.

Komponen ini sering disebut reduction gear atau reduction gearbox.

Fungsinya adalah menyesuaikan putaran motor dan menyalurkan torsi ke roda pada rasio yang sesuai.

Motor listrik dapat berputar pada RPM tinggi, sehingga diperlukan reduksi putaran sebelum tenaga diteruskan ke roda.

Kia juga menjelaskan bahwa reduction gear digunakan untuk menyalurkan gaya putar motor ke roda pada kecepatan dan torsi yang sesuai.

6. On-Board Charger (OBC)

Jika baterai menyimpan energi dalam bentuk DC, lalu bagaimana listrik AC dari rumah dapat digunakan untuk mengisi baterai?

Di sinilah On-Board Charger (OBC) berperan.

Ketika mobil dihubungkan dengan sumber listrik AC, OBC mengubah listrik AC menjadi DC yang sesuai untuk pengisian baterai tegangan tinggi.

Alur sederhananya:

PLN/EV Charger AC → OBC → Baterai HV

OBC terdapat di dalam kendaraan sehingga berbeda dengan perangkat EV charger yang terpasang di rumah atau gedung.

Hal ini juga menjelaskan mengapa kemampuan pengisian AC sebuah mobil tidak hanya ditentukan oleh kapasitas EV charger. Kemampuan OBC kendaraan juga menjadi salah satu faktor pembatas daya pengisian.

7. DC-DC Converter: Menurunkan Tegangan Tinggi

Mobil listrik tetap membutuhkan sistem kelistrikan tegangan rendah untuk berbagai perangkat seperti lampu, sistem infotainment, wiper, kontrol elektronik, dan perangkat lainnya.

Karena baterai traksi memiliki tegangan tinggi, diperlukan DC-DC converter untuk mengubah tegangan tinggi tersebut menjadi tegangan rendah, umumnya untuk sistem 12 V.

Fungsinya secara sederhana menyerupai peran alternator dalam kendaraan konvensional, meskipun prinsip kerjanya berbeda.

NHTSA menjelaskan bahwa kendaraan listrik umumnya menggunakan DC-DC converter untuk menurunkan tegangan dari baterai tegangan tinggi guna memasok sistem tegangan rendah sekaligus mengisi baterai 12 volt.

8. Baterai 12 Volt

Selain baterai traksi, mobil listrik juga memiliki baterai auxiliary 12 volt.

Baterai ini digunakan untuk sistem kelistrikan tegangan rendah kendaraan.

Misalnya:

Lampu
Sistem kontrol
Instrument cluster
Central locking
Wiper
Sistem infotainment
Berbagai modul elektronik

Jadi, istilah "mobil listrik hanya memiliki satu baterai" sebenarnya kurang tepat.

Secara umum terdapat baterai tegangan tinggi sebagai sumber energi traksi dan baterai tegangan rendah untuk berbagai kebutuhan auxiliary.

9. Vehicle Control Unit (VCU)

Vehicle Control Unit atau VCU dapat dianggap sebagai salah satu pusat pengendalian kendaraan.

VCU menerima dan mengolah berbagai informasi dari sistem kendaraan kemudian menentukan bagaimana komponen-komponen utama harus bekerja.

Contohnya, ketika pengemudi menekan pedal akselerator, sistem kontrol tidak sekadar "menghidupkan motor". Permintaan torsi harus diterjemahkan menjadi perintah yang sesuai untuk sistem inverter dan motor dengan mempertimbangkan kondisi baterai, temperatur, kecepatan kendaraan, serta berbagai parameter keselamatan.

Kia menjelaskan VCU sebagai supervisory controller pada kendaraan listrik.

10. Sistem Thermal Management

Satu komponen yang sering terlupakan ketika membahas mobil listrik adalah thermal management system.

Baterai, inverter, motor, dan komponen elektronika daya menghasilkan panas ketika kendaraan digunakan maupun ketika baterai diisi.

Temperatur yang terlalu tinggi dapat memengaruhi performa, efisiensi, umur komponen, dan keselamatan sistem.

Karena itu, kendaraan listrik modern dapat menggunakan sistem pendinginan untuk menjaga komponen tetap berada dalam rentang temperatur operasi yang sesuai.

Pada beberapa kendaraan, sistem thermal management juga membantu mengatur temperatur baterai sebelum atau selama proses charging.

Bagaimana Semua Komponen Mobil Listrik Bekerja Bersama?

Agar lebih mudah dipahami, bayangkan alur ketika pengemudi menginjak pedal akselerator:

Pedal akselerator → VCU → Inverter → Motor listrik → Reduction Gear → Roda

Sementara sumber energinya berasal dari:

Baterai HV → Inverter → Motor listrik

Ketika mobil melakukan pengereman regeneratif, aliran energi dapat berbalik:

Roda → Motor → Inverter → Baterai HV

Sedangkan saat kendaraan diisi menggunakan AC:

Sumber listrik AC → EV Charger → OBC → Baterai HV

Inilah alasan mobil listrik sebenarnya merupakan sebuah sistem integrasi antara electrical engineering, power electronics, battery technology, control system, mechanical engineering, dan thermal management.

Contoh Penerapan Teknologi Mobil Listrik di Berbagai Sektor

Perkembangan EV juga berdampak pada kebutuhan infrastruktur kelistrikan.

Rumah Tinggal

Pemilik rumah yang menggunakan mobil listrik dapat memasang EV charger di garasi. Sebelum pemasangan, kapasitas listrik rumah, pembagian beban, kabel, proteksi, grounding, dan pola penggunaan listrik perlu diperiksa.

Hotel

Hotel dapat menyediakan charging station untuk tamu sebagai fasilitas tambahan. Sistem charging perlu mempertimbangkan jumlah kendaraan, kapasitas daya gedung, dan kemungkinan penggunaan beberapa charger secara bersamaan.

Rumah Sakit

Rumah sakit memiliki karakteristik beban listrik yang lebih kritis. Penambahan EV charger harus memperhatikan kapasitas sistem, koordinasi proteksi, grounding, serta kontinuitas suplai listrik untuk beban prioritas.

Gedung Perkantoran

Gedung dapat menyediakan charging station untuk kendaraan karyawan maupun pengunjung. Pada skala lebih besar, diperlukan perencanaan distribusi beban agar charging tidak mengganggu sistem kelistrikan gedung.

Pabrik dan Area Industri

Pabrik dapat menggunakan EV charger untuk kendaraan operasional, fleet kendaraan listrik, atau kendaraan logistik. Pada aplikasi industri, analisis beban menjadi semakin penting karena EV charger dapat menjadi beban tambahan yang signifikan.

Solusi Toko Listrik 51

Memahami komponen mobil listrik juga berarti memahami bahwa EV charger bukan sekadar stop kontak berdaya besar.

Instalasi charging membutuhkan perencanaan kelistrikan yang tepat, mulai dari kapasitas daya, ukuran kabel, MCB/RCBO, proteksi kebocoran arus, grounding, hingga pembagian beban.

Toko Listrik 51 melayani kebutuhan kelistrikan dan solusi instalasi untuk area Malang dan sekitarnya, termasuk kebutuhan yang berkaitan dengan infrastruktur EV charging.

Untuk aplikasi rumah, usaha, hotel, gedung, maupun fasilitas industri, kebutuhan instalasi dapat berbeda. Karena itu, pemeriksaan beban dan kondisi instalasi existing sebaiknya dilakukan sebelum menentukan kapasitas charger.

Informasi Kontak Toko Listrik 51

📍 Alamat
Jl. Kopral Usman No.51, Sukoharjo, Kec. Klojen, Kota Malang, Jawa Timur 65118

📞 Telepon / WhatsApp
085168615016

Jika Anda berencana memasang EV charger di Malang, jangan hanya mempertimbangkan harga unit charger. Pastikan sistem kelistrikan di sisi sumber juga mampu menangani beban charging secara aman dan sesuai kebutuhan.

Jangan Lewatkan Artikel Ini!

Jika Anda sedang mempelajari kendaraan listrik dan infrastruktur pengisiannya, beberapa topik berikut juga relevan:

Artikel-artikel tersebut dapat membantu pembaca memahami hubungan antara teknologi kendaraan listrik dan sistem kelistrikan yang diperlukan di rumah maupun fasilitas komersial.

FAQ Komponen Utama Mobil Listrik

1. Apa komponen paling penting pada mobil listrik?

Komponen utama meliputi baterai traksi, BMS, inverter, motor listrik, OBC, DC-DC converter, VCU, reduction gear, baterai 12 V, dan sistem thermal management. Masing-masing memiliki fungsi berbeda tetapi bekerja sebagai satu sistem.

2. Apakah mobil listrik memiliki mesin?

Mobil listrik tidak menggunakan mesin pembakaran internal sebagai sumber tenaga utama seperti mobil bensin atau diesel. Sebagai gantinya, kendaraan menggunakan motor listrik yang memperoleh energi dari baterai tegangan tinggi.

3. Apa fungsi inverter pada mobil listrik?

Inverter mengubah listrik DC dari baterai menjadi listrik AC untuk mengoperasikan motor listrik. Dalam pengereman regeneratif, inverter juga membantu mengelola aliran energi dari motor kembali menuju baterai.

4. Apa perbedaan baterai traksi dan baterai 12 volt?

Baterai traksi merupakan sumber energi utama untuk menggerakkan kendaraan dan bekerja pada tegangan tinggi. Baterai 12 volt digunakan untuk berbagai sistem kelistrikan tegangan rendah kendaraan.

5. Apakah EV charger termasuk komponen mobil listrik?

Tidak secara langsung. EV charger merupakan bagian dari infrastruktur pengisian di luar kendaraan. Pada charging AC, listrik dari sumber masuk melalui EV charger kemudian diterima oleh OBC di dalam mobil untuk dikonversi menjadi DC bagi baterai.

Kesimpulan

Komponen utama mobil listrik bekerja sebagai satu sistem yang saling terhubung. Baterai traksi menyimpan energi, BMS mengawasi kondisi baterai, inverter mengatur konversi energi untuk motor, motor menghasilkan tenaga mekanik, sementara OBC, DC-DC converter, VCU, reduction gear, dan sistem thermal management mendukung keseluruhan operasi kendaraan.

Memahami fungsi setiap komponen membuat teknologi EV lebih mudah dipahami sekaligus membantu ketika merencanakan instalasi EV charger.

Bagi pemilik rumah, hotel, gedung, rumah sakit, maupun pabrik, kebutuhan charging tidak cukup ditentukan dari spesifikasi mobil saja. Kapasitas listrik, proteksi, kabel, grounding, dan kondisi instalasi existing juga harus diperhitungkan.

Untuk kebutuhan kelistrikan dan konsultasi instalasi EV charger di Malang, Toko Listrik 51 dapat menjadi salah satu pilihan untuk membantu menyesuaikan solusi dengan kondisi instalasi dan kebutuhan pengguna.
